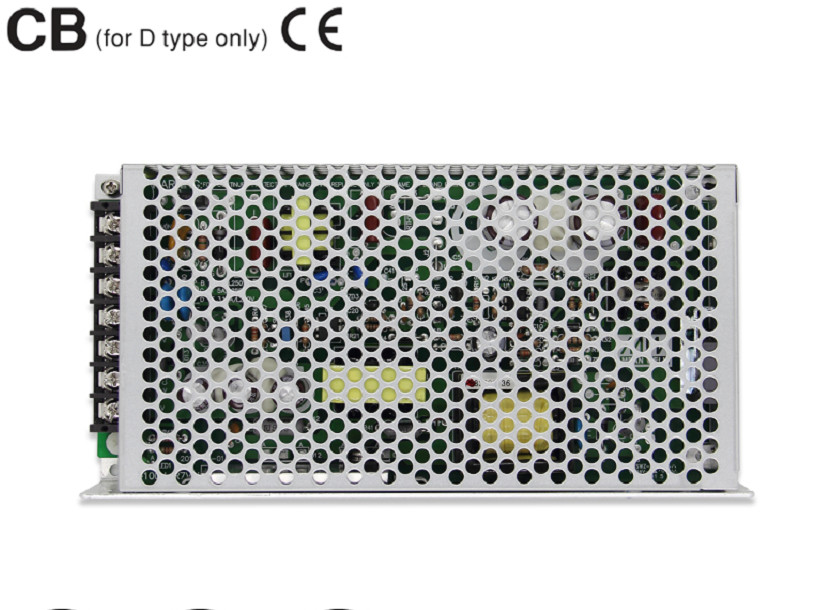

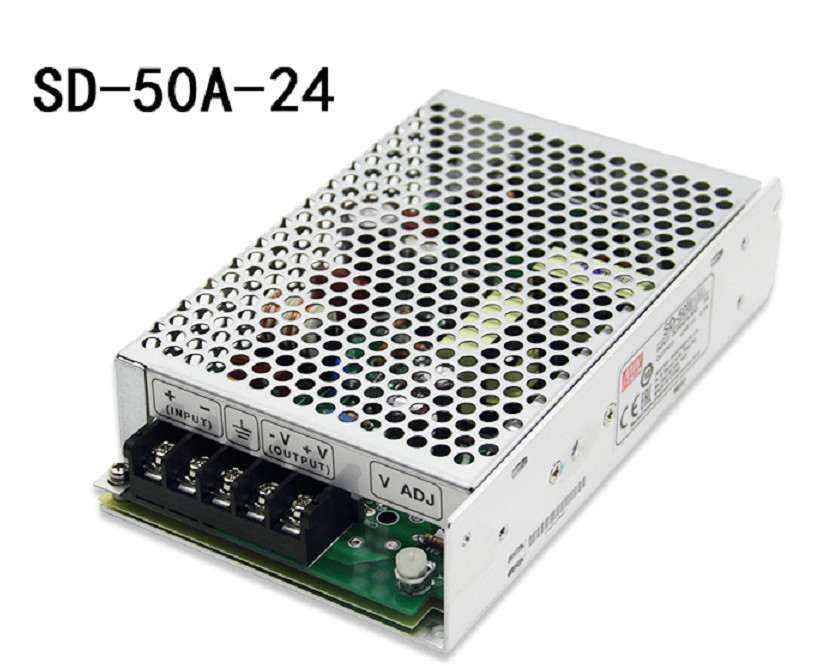

Mean Well Original DC-DCモジュール SD-50A-24 産業用DCモジュール 9.2-18V 12V to 24V 2.1A
特徴：
| モデル | SD-50A-5 | SD-50B-5 | SD-50C-5 | SD-50A-12 | SD-50B-12 | SD-50C-12 | SD-50A-24 | SD-50B-24 | SD-50C-24 | |
|
出力 |
DC電圧 | 5V | 12V | 24V | ||||||
| 定格電流 | 10A | 4.2A | 2.1A | |||||||
| 電流範囲 | 0～10A | 0～4.2A | 0～2.1A | |||||||
| 定格電力 | 50W | 50.4W | 50.4W | |||||||
| リップル＆ノイズ（最大）注2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| 電圧調整範囲 | 4.5～5.5VDC | 11～16VDC | 23～30VDC | |||||||
| 電圧許容差注3 | ±2.0% | ±1.0% | ±1.0% | |||||||
| ラインレギュレーション | ±0.5% | ±0.3% | ±0.2% | |||||||
| 負荷レギュレーション | ±0.5% | ±0.3% | ±0.2% | |||||||
| セットアップ、立ち上がり、保持時間 | 2.5秒、50ms、全負荷時 | |||||||||
|
入力 |
電圧範囲 | A:9.2～18VDC B:19～36VDC C:36～72VDC | ||||||||
| 効率（Typ.） | 70% | 73% | 76% | 72% | 75% | 78% | 74% | 80% | 83% | |
| DC電流 | 7A/12V | 3A/24V | 1.5A/48V | 7A/12V | 3A/24V | 1.5A/48V | 7A/12V | 3A/24V | 1.5A/48V | |
|
保護 |
過負荷 | 105～150%定格出力電力 | ||||||||
| 保護タイプ：ヒカップモード、障害状態が解消されると自動的に回復 | ||||||||||
| 過電圧 | 5.75～6.75V/10%負荷 | 16.8～20V/10%負荷 | 31.5～37.5V/10%負荷 | |||||||
| 保護タイプ：ヒカップモード、障害状態が解消されると自動的に回復 | ||||||||||
|
環境 |
動作温度 | -10～+60℃（「ディレーティングカーブ」を参照） | ||||||||
| 動作湿度 | 20～90% RH 結露しないこと | |||||||||
| 保管温度、湿度 | -20～+85℃、10～95% RH | |||||||||
| 温度係数 | ±0.03%/℃（0～50℃） | |||||||||
| 振動 | 10～500Hz、2G 10分/1サイクル、各軸X、Y、Zに沿って60分 | |||||||||
|
安全性とEMC (注4) |
安全規格 | EAC TP TC 004承認、設計はLVD、AS/NZS 62368.1を参照 | ||||||||
| 耐電圧 | I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||
| 絶縁抵抗 | I/P-O/P、I/P-FG、O/P-FG:100Mオーム/500VDC/25℃/70% RH | |||||||||
| EMCエミッション | BS EN/EN55032（CISPR32）クラスBに準拠、EAC TP TC 020 | |||||||||
| EMCイミュニティ | BS EN/EN61000-4-2,3,4,6,8、BS EN/EN55024、重工業レベルに準拠、EAC TP TC 020 | |||||||||
|
その他 |
MTBF | 3293.1K時間以上 Telcordia SR-332 (Bellcore) ; 512.8K時間以上 MIL-HDBK-217F (25℃) | ||||||||
| 寸法 | 159*97*38mm (L*W*H) | |||||||||
| 梱包 | 0.43Kg; 24個/11.35Kg/0.83CUFT | |||||||||
