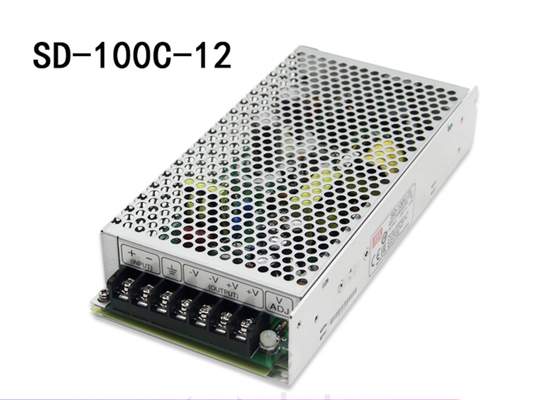

元のスイッチ電源 SD-100C-12 DC変換モジュール 36-72VAC 12dcモジュール 100W
特徴:
| モデル | SD-100A-5 | SD-100B-5 | SD-100C-5 | SD-100D-5 | SD-100A-12 | SD-100B-12 | SD-100C-12 | SD-100D-12 | SD-100A-24 | SD-100B-24 | SD-100C-24 | SD-100D-24 について | |
|
出力 |
DC電圧 | 5V | 12V | 24V | |||||||||
| 定数流 | 18A | 20A | 8.5A | 4.2A | |||||||||
| 現在の範囲 | 0~18A | 0 ~ 20A | 0 ~ 8.5A | 0~4.2A | |||||||||
| 定数電源 | 90W | 100W | 102W | 100.8W | |||||||||
| RIPPLE & NOISE (最大) 注記2 | 100mVp-p | 120mVp-p | 150mVp-p | ||||||||||
| 電圧 ADJ 範囲 | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | ||||||||||
| 電圧の許容性に関する注意事項3 | ±2.0% | ±1.0% | ±1.0% | ||||||||||
| ライン規則 | ±0.5% | ±0.3% | ±0.2% | ||||||||||
| 負荷規制 | ±0.5% | ±0.3% | ±0.2% | ||||||||||
| セットアップ,Rise 時間 | 2s,50ms (Dモードのみ) 全荷重で | ||||||||||||
| タイムを保持する (タイプ) | 全荷重で20ms (Dモードのみ) | ||||||||||||
|
INPUT |
電圧の範囲 | A: その通り9.5 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC または 85 ~ 132VAC | |||||||||||
| 効率性 (タイプ) | 78% | 74% | 75% | 76% | 82% | 75% | 77% | 80% | 84% | 78% | 81% | 83% | |
| DC電流 (タイプ) | 9.7A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10.4A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | |
| 入力電流 (タイプ) | D:18A/96VDC | ||||||||||||
| 流出電流 | <0.75mA/120VAC (SD-100D) | ||||||||||||
|
保護 |
オーバーロード | 105 ~ 135% の出力 | |||||||||||
| 保護タイプ: ヒックモード,故障状態が除去された後に自動的に回復 | |||||||||||||
| 超電圧 | 5.75 ~ 6.75V/10%の負荷 | 16.8 ~ 20V/10% の負荷 |
31.5 ~ 37.5V 5% の負荷 |
31.5 ~ 37.5V/10%の負荷 | |||||||||
| 保護タイプ: ヒックモード,故障状態が除去された後に自動的に回復 | |||||||||||||
|
環境 |
労働時間 | -15 ~ +60°C (SD-100A), -10 ~ +60°C (SD-100B/C/D) (下降曲線を参照してください) | |||||||||||
| 労働湿度 | 20 ~ 90% RH 凝縮しない | ||||||||||||
| 保存 期間,湿度 | -20 ~ +85°C,RH 10 ~ 95% 凝縮しない | ||||||||||||
| 期間係数 | ±0.03%/°C (0 ~ 50°C) | ||||||||||||
| 振動 | 10 ~ 500Hz, 2G 10分/1サイクル, X,Y,Z軸に沿って各60分 | ||||||||||||
|
安全性とEMC (注4) |
安全基準 | IEC/BS EN/EN 62368-1 (D型のみ) EAC TP TC 004 承認,設計はAS/NZS 62368を参照する.1 | |||||||||||
| スタンド電圧 | I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||
| 隔離耐性 | I/P-O/P, I/P-FG, O/P-FG:100Mオーム / 500VDC / 25°C/ 70% RH | ||||||||||||
| EMC エミッション | BS EN/EN55032 (CISPR32) クラスB,EAC TP TC 020 に適合する | ||||||||||||
| EMC 免疫 | BS EN/EN61000-4-2 に適合する3,4,6,8軽工業レベル EAC TP TC 020 | ||||||||||||
|
ほか |
MTBF | 2600.2K hrs min. テルコルディア SR-332 (ベルコア) ; 399.9K hrs min. MIL-HDBK-217F (25°C) | |||||||||||

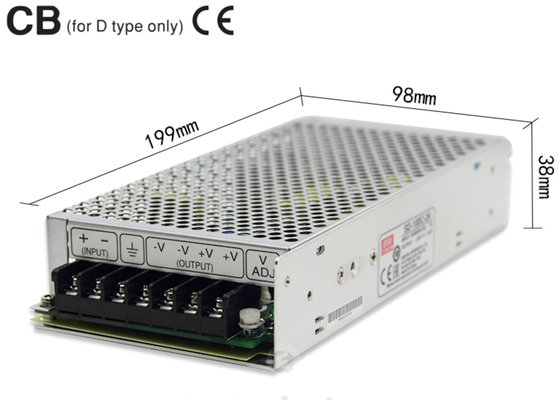

| DIMENSION サイズ | 199*98*38mm (L*W*H) | ||||||||||||
| 梱包 | 0.65Kg; 20pcs/13.8Kg/0.85CUFT | ||||||||||||
| 注記 |
1すべてのパラメータは,特に言及されていない 12 で測定されます.24,48,96VDC入力,名乗負荷,環境温度の25°C 2波動とノイズは,0.1ufと47ufの並列コンデンサで終了した12インチ扭曲ペアワイヤを使用して,帯域幅20MHzで測定されます. 3容量: 容量設定,ライン調節,負荷調節を含む. 4電源は,最終機器に設置される部品とみなされます. |
||||||||||||
解決策
専門的なプランを提案します. 顧客の要求に応じて,技術サポート,中国国内外の電信会社への整備サービス世界中で信頼できるパートナーを擁しています
FAQ:
1品質はどうやってコントロールする?
A:すべての製品は出荷前に使用シナリオをシミュレートし,製品品質を保証するために負荷とフル負荷と電流共有テストを行います.
2最低注文量は?
A:最小注文量はなく,一つもできます.唯一の違いは価格とスケジュールです.
3あなたの会社をお披露目できますか?
A:とても光栄です.私は,より包括的で直接的な当社の情報への紹介を与えるために,後で会社紹介文書を送信します.
4あなたの会社の利点は?
A: 十分な在庫と供給の保証は,後続的な供給の更新のために提供され,異なる顧客のニーズに応じて柔軟に提供され,異なるソリューションを提供します.
5試料を送ってもいいですか? 価格とともに報告してください.
A: あなたはサンプルを送ることができます, サンプルは大きなプライドの対象であり,貨物はあなたが負担する必要があります.
6あなたの会社は品質の問題に対処する方法?
A:私たちの会社は,この業界でほぼ10年間働いてきました.それはすでに一定の評判を持っています.我々は慎重にそれを分析します.それが本当に私たちの品質の問題である場合,契約契約に従って行動し,心配後も決してあなたを許さないことを確信してください,私たちのサービスチームは喜んであなたに奉仕します.
7 質についてはどうでしょうか?
A:100%オリジナルで新しいパッケージです.我々は,すべてのアイテムを良い品質で確認するために,郵送する前に,すべてのアイテムをテストします.
8 保証期間は何ヶ月ですか?
A: 1 年間の品質保証
9 劣質な商品をどう扱うか
A: 商品は,保証期間内に劣質な製品に対して,郵便料の請求で郵送することができます.
