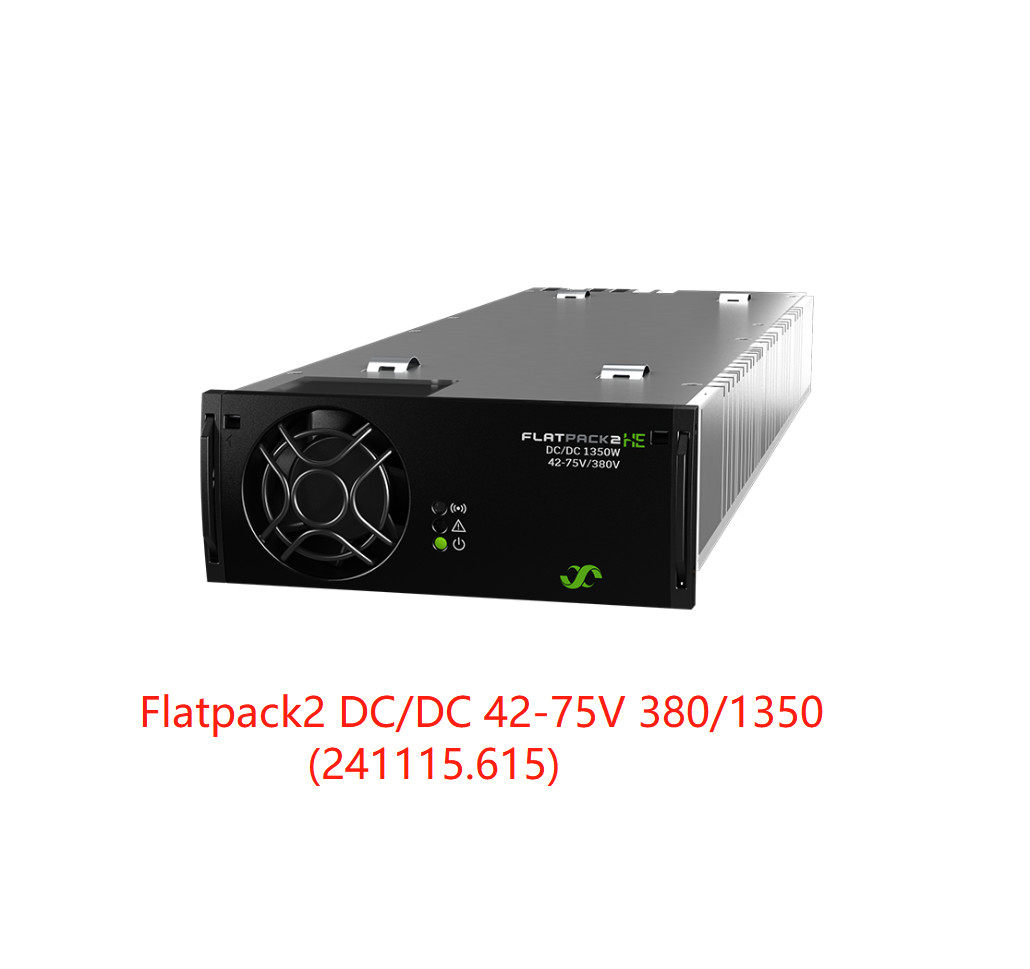

EltekFlatpack2 DC/DCコンバーター Flatpack2 DC/DC 42-75/380 1350 (241115.615)
このFlatpack2 DC/DCコンバーターは,メイン48Vまたは60Vバッテリーバンクから二次的な310-400Vdc出力を供給します.これは電池でバックアップされたエネルギーの高効率の転送を ネットワークのない小さな遠隔地へ可能にします.
電磁断絶された CAN バスは,電源供給する Eltek 電力システムの制御システムに接続され,別のコントローラを追加せずに DC/DC 変換機のモニタリングと制御を可能にします.
l 広い入力範囲
制御システムにシームレスに統合
| モデル | DC/DC 42-75/380 1350 |
| 部品番号 | 241115.615 |
| インプットデータ | |
| 電圧範囲 | 42 - 75 VDC (シャットダウン < 39 VDC) |
| 電流 (最大) | 38 ADC (ブースト中に 62 ADC) |
| 保護 | 消極的なシューズ |
| 出力データ | |
| 電圧 (デフォルト) | 400 VDC |
| 電圧 (調節範囲) | 310〜400 VDC |
|
連続電源 (最大) パワーブースト 15s / 10min回復 常動電力制限 |
1350W |
| 電流 (最大) | |
| 現在のブースト 15s / 10min回復 | 4.5A |
| (最大) | 7.5A |
| 恒常電流の限界 | VOUT < 300VDC |
| 静電圧調節 (0〜100%の負荷) | ±0.5% |
| リップル 20MHz帯域幅 | < 1000 mVpp |
| 動的電圧調節 | 負荷変動の10~90%または90~10%で ±5.0%,調節時間 < 30ms |
| 保護 |
短回路防止, VOUT < 300 VDC 5s (再起動する電源サイクル) の場合のシャットダウン,OR-ingダイオード,高温保護,ホットプラグインインラッシュ電流制限,選択的なオーバー |
| 他の仕様 | |
| 効率性 | 94.5%まで |
| 孤立 |
0.71 kVDC - シャシーへの入力 0.71 kVDC - シャシーへの CAN/アラーム |
| 警報: 赤色LED |
低および高入力電圧のシャットダウン,高および低温のシャットダウン,コンバーター |
| 警告: 黄色いLED | 変換機は電源減速モードで,リモート出力電流制限がアクティベートされています. 入力電圧は範囲外です. 過電圧で点滅します. コントローラーとの CAN通信の喪失です. |
| 通常動作:緑色LED | |
|
警告リレー (NC) |
アラーム (上記のように) と電源電圧の欠落で閉じる. [最大75 VDC/100 mA] |
| MTBF (テルコルディア SR-332 発行I 方法 III (a)) |
|
| 動作温度 | -40〜+75°C (-40〜+167°F),湿度 5〜95% RH 凝縮しない |
| 55°C (131°F) 以上の温度低下 | 1350Wから800W @ 75°C (167°F) |
| 保存温度 | -40 から +85°C (-40 から +185°F),湿度 0 - 99% RH 凝縮しない |
| サイズ[WxHxD] / 体重 | 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / < 1.95 kg (4.3 lbs) |
| 設計基準 | |
| 電気安全 | UL 60950-1:2011EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v16.1FCC CFR 47 第15節2013 |
| 環境 |
ETSI EN 300 019: 2-1 (クラス1.2), 2-2 (クラス2.3) & 2-3 (クラス3.2) |
