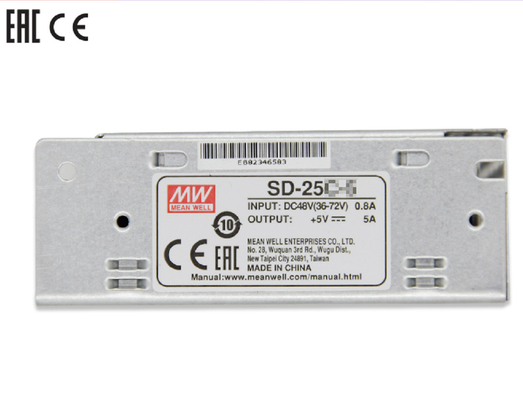

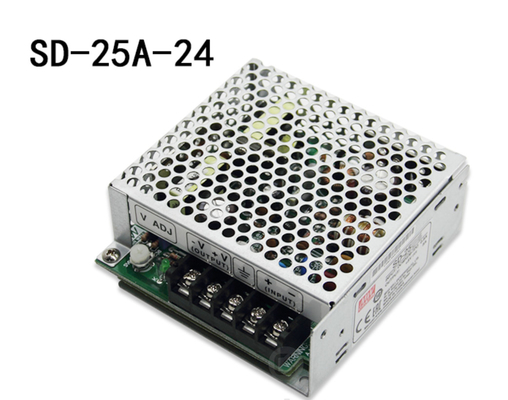

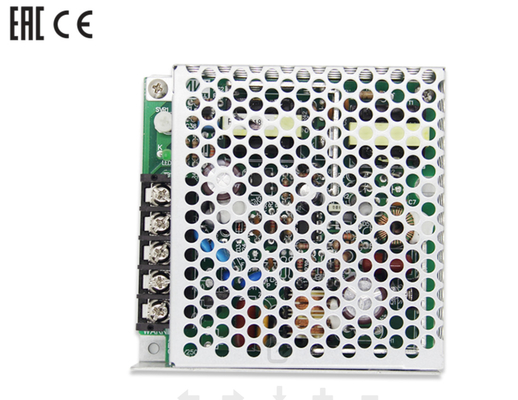

MEAN WELL SD-25A-24 DC変換電源 DC-DCコンバータ電源モジュール 9.2~18Vトランス 24V1.1A
2:1の広い入力範囲 (SD-500/1000の場合は4:1)
モデルによる1.5~2KVACの絶縁
SD-1000用1Uロープロファイル (41mm)
SD-500/1000用12V/0.25A補助出力
|
出力 |
DC電圧 | 5V | SD-25C-5 | SD-25A-12 | SD-25B-12 | SD-25C-12 | SD-25A-24 | SD-25B-24 | SD-25C-24 | |
| 定格電流 | 5A | 12V | 24V | |||||||
| 電流範囲 | 0 ~ 5A | 2.1A | 1.1A | |||||||
| 0 ~ 2.1A | 0 ~ 1.1A | |||||||||
| 定格電力 | 25W | 25.2W | 26.4W | |||||||
| リップル&ノイズ (最大)注2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| 電圧調整範囲 | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | |||||||
| 電圧許容差注3 | ±2.0% | ±1.0% | ±1.0% | |||||||
| ラインレギュレーション | ±0.5% | ±0.3% | ±0.2% | |||||||
| 負荷レギュレーション | ±0.5% | ±0.3% | ±0.2% | |||||||
| セットアップ、立ち上がり、保持時間 | 2.5秒、50ms、全負荷時 | |||||||||
|
入力 |
電圧範囲 | A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC | ||||||||
| 効率 (Typ.) | 71% | 72% | 74% | 72% | 75% | 78% | 75% | 78% | 81% | |
| DC電流 | 3.2A/12V | 1.6A/24V | 0.8A/48V | 3.2A/12V | 1.6A/24V | 0.8A/48V | 3.2A/12V | 1.6A/24V | 0.8A/48V | |
|
保護 |
過負荷 | 105 ~ 150%定格出力電力 | ||||||||
| 保護タイプ: ヒカップモード、障害状態が取り除かれた後自動的に回復 | ||||||||||
| 過電圧 | 5.75 ~ 6.75V/10%負荷 | 16.8 ~ 20V/10%負荷 | 31.5 ~ 37.5V/10%負荷 | |||||||
| 保護タイプ: ヒカップモード、障害状態が取り除かれた後自動的に回復 | ||||||||||
|
環境 |
動作温度 | -10 ~ +60℃ (「ディレーティングカーブ」を参照) | ||||||||
| 動作湿度 | 20 ~ 90% RH 結露しないこと | |||||||||
| 保管温度、湿度 | -20 ~ +85℃、10 ~ 95% RH | |||||||||
| 温度係数 | ±0.03%/℃ (0 ~ 50℃) | |||||||||
| 振動 | 10 ~ 500Hz、2G 10分/1サイクル、各X、Y、Z軸に沿って60分 | |||||||||
|
安全性とEMC (注4) |
安全規格 | EAC TP TC 004承認、設計はLVD、AS/NZS 62368.1を参照 | ||||||||
| 耐電圧 | I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||
| 絶縁抵抗 | I/P-O/P、I/P-FG、O/P-FG:100Mオーム / 500VDC / 25℃/ 70% RH | |||||||||
| EMCエミッション | BS EN/EN55032 (CISPR32) Class B、EAC TP TC 020に準拠 | |||||||||
| EMCイミュニティ | BS EN/EN61000-4-2,3,4,6,8、BS EN/EN55024、重工業レベル、EAC TP TC 020に準拠 | |||||||||
|
その他 |
MTBF | 3682.6K時間以上 Telcordia SR-332 (Bellcore); 528.8K時間以上 MIL-HDBK-217F (25℃) | ||||||||
| 寸法 | 99*97*36mm (L*W*H) | |||||||||
| 梱包 | 0.38Kg; 45個/17.8Kg/0.94CUFT | |||||||||
| 注 |
1. 特に明記されていないすべてのパラメータは、12、24、48VDC入力、定格負荷、周囲温度25℃で測定されています。 2. リップル&ノイズは、0.1uf & 47ufの並列コンデンサで終端された12インチのツイストペアワイヤを使用して、20MHzの帯域幅で測定されます。 3. 許容差: セットアップ許容差、ラインレギュレーション、負荷レギュレーションを含みます。 4. 電源は最終的な機器に組み込まれるコンポーネントと見なされます。すべてのEMCテストは、1mmの厚さの360mm*360mmの金属板に取り付けて実行されています。最終的な機器がEMC指令にまだ適合していることを再確認する必要があります。これらのEMCテストの実行方法については、「コンポーネント電源のEMIテスト」を参照してください。(http://www.meanwell.comで入手可能) 5. 動作高度が2000m (6500ft)を超えるファンレスモデルでは3.5℃/1000m、ファンモデルでは5℃/1000mの周囲温度ディレーティング。 ※ 製品の責任に関する免責事項: 詳細については、https:// www.meanwell.com/serviceDisclaimer.aspxを参照してください。 |
|||||||||
