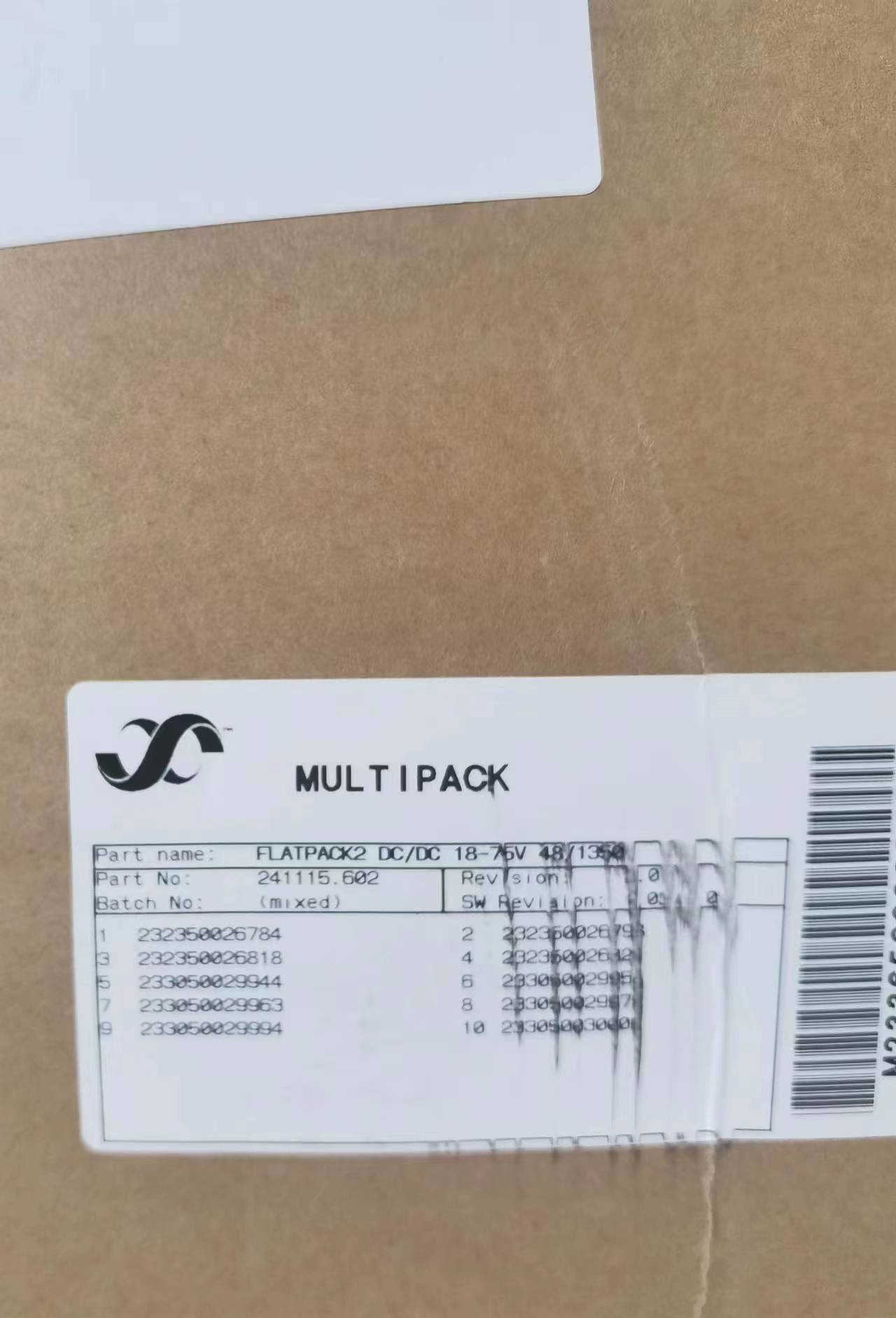

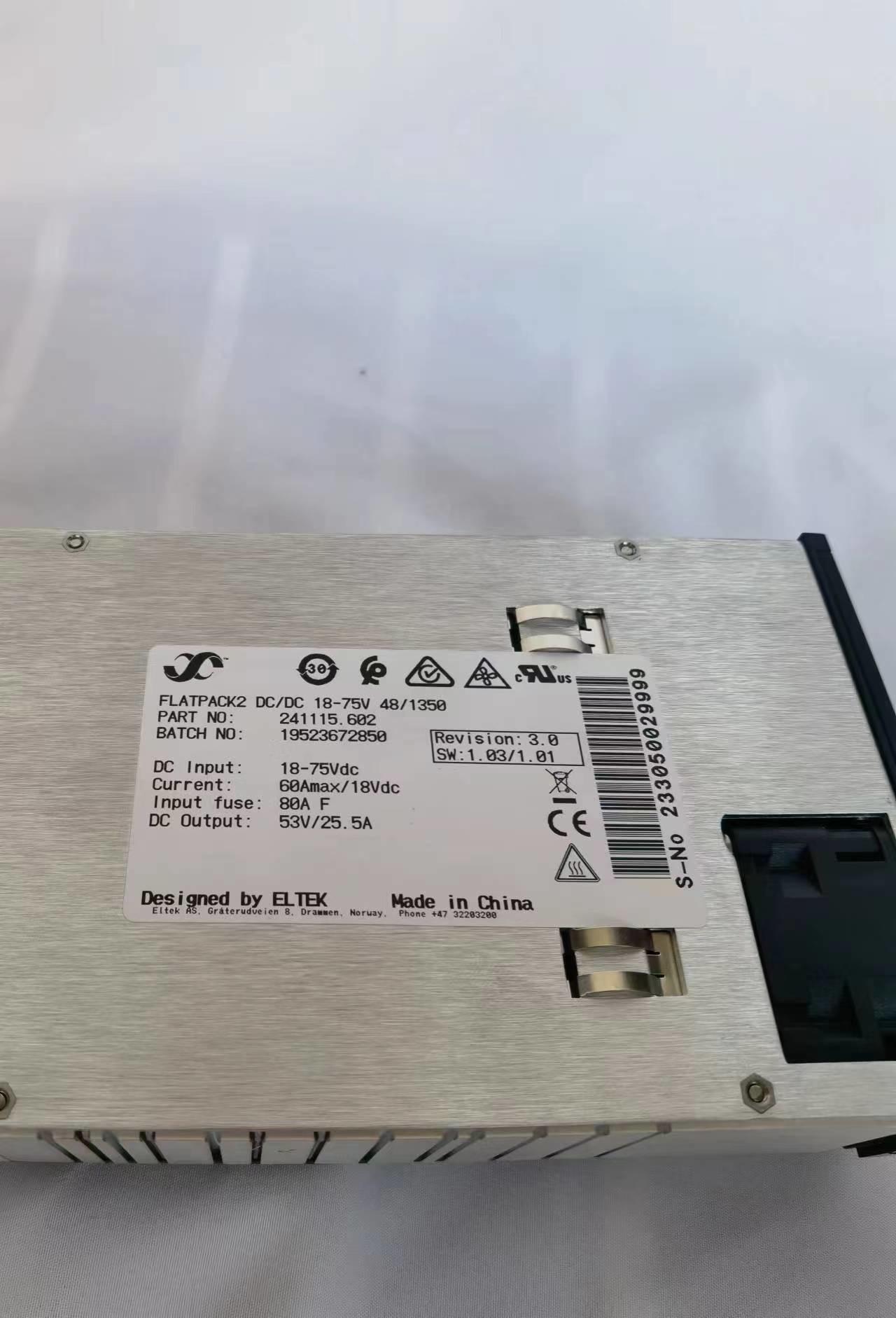

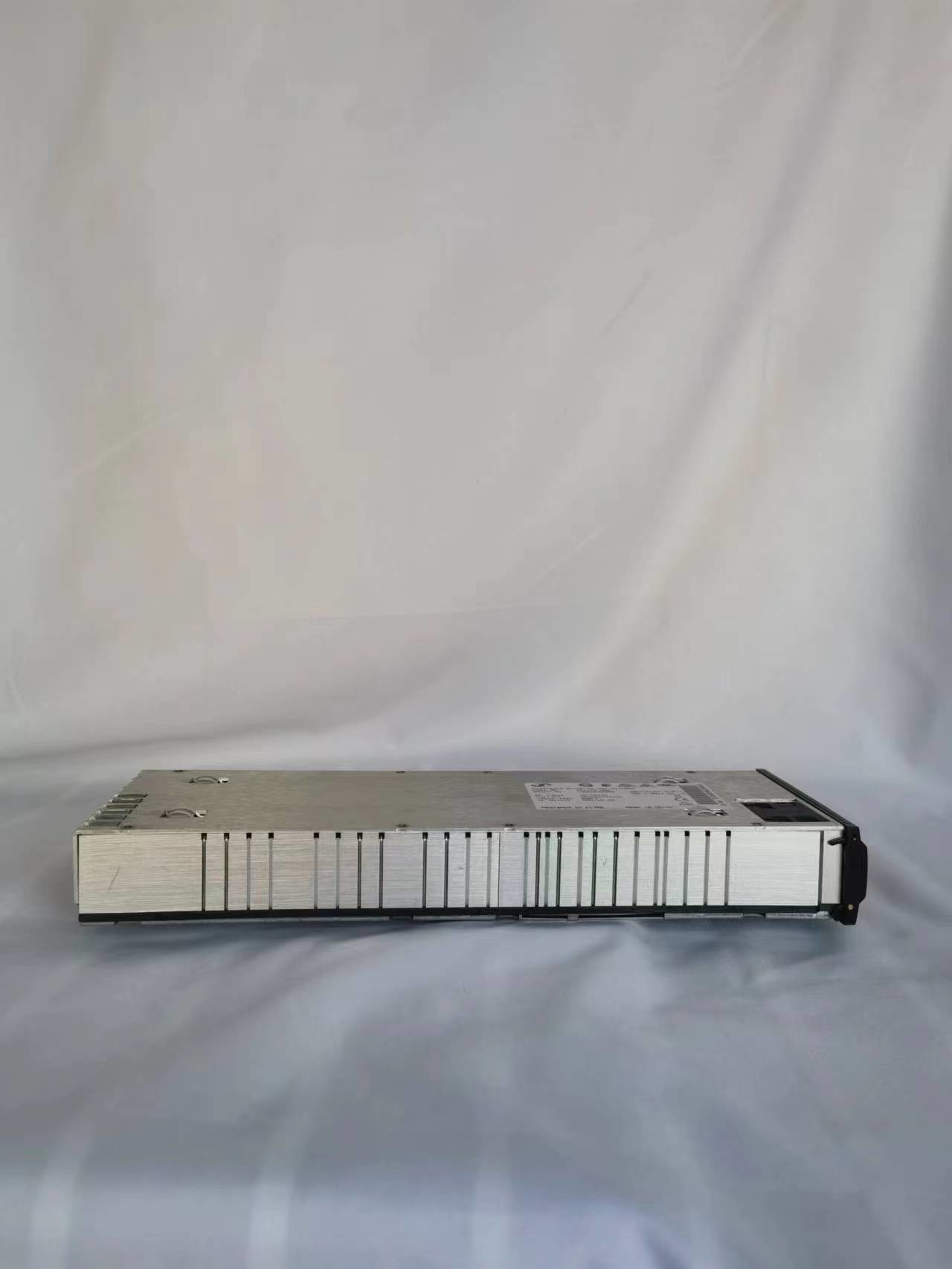

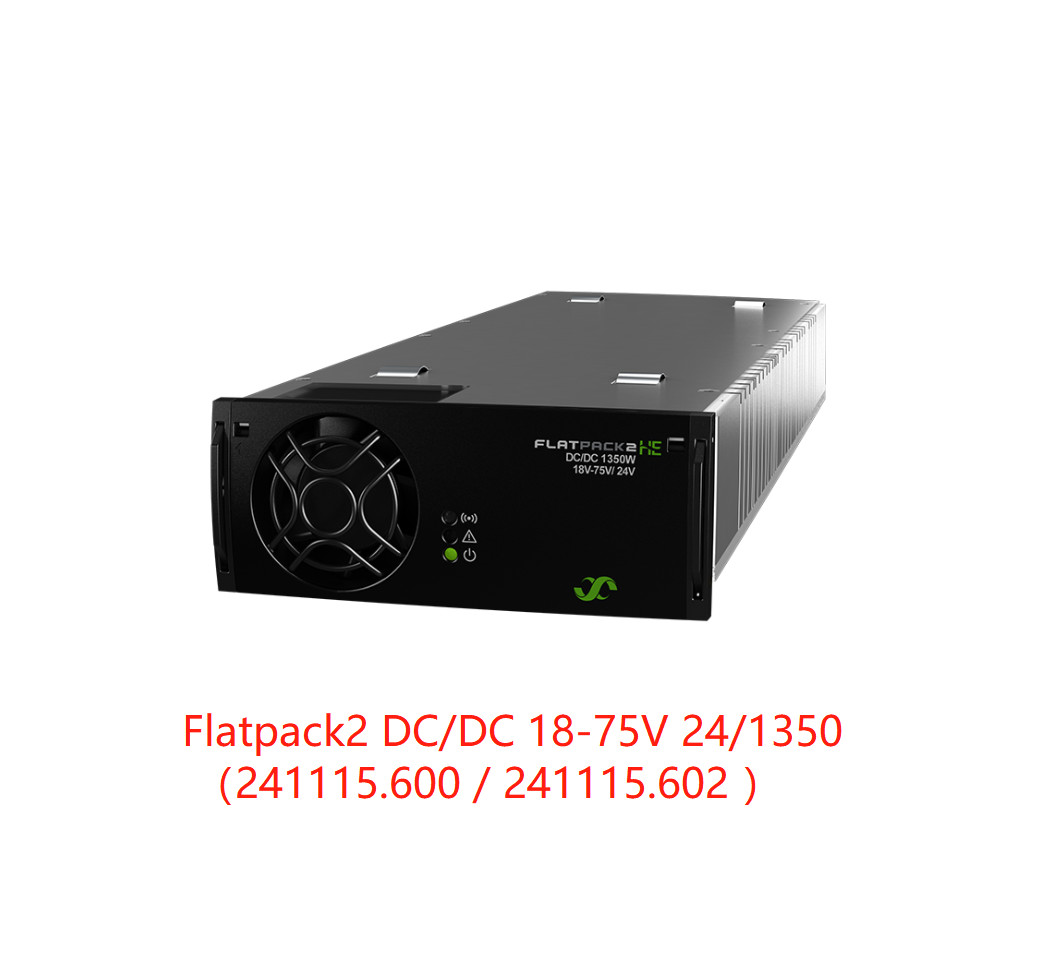

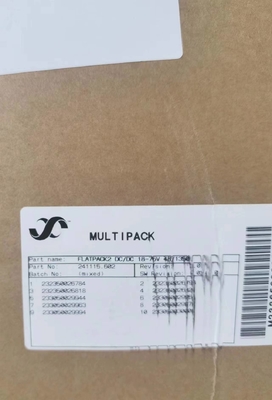

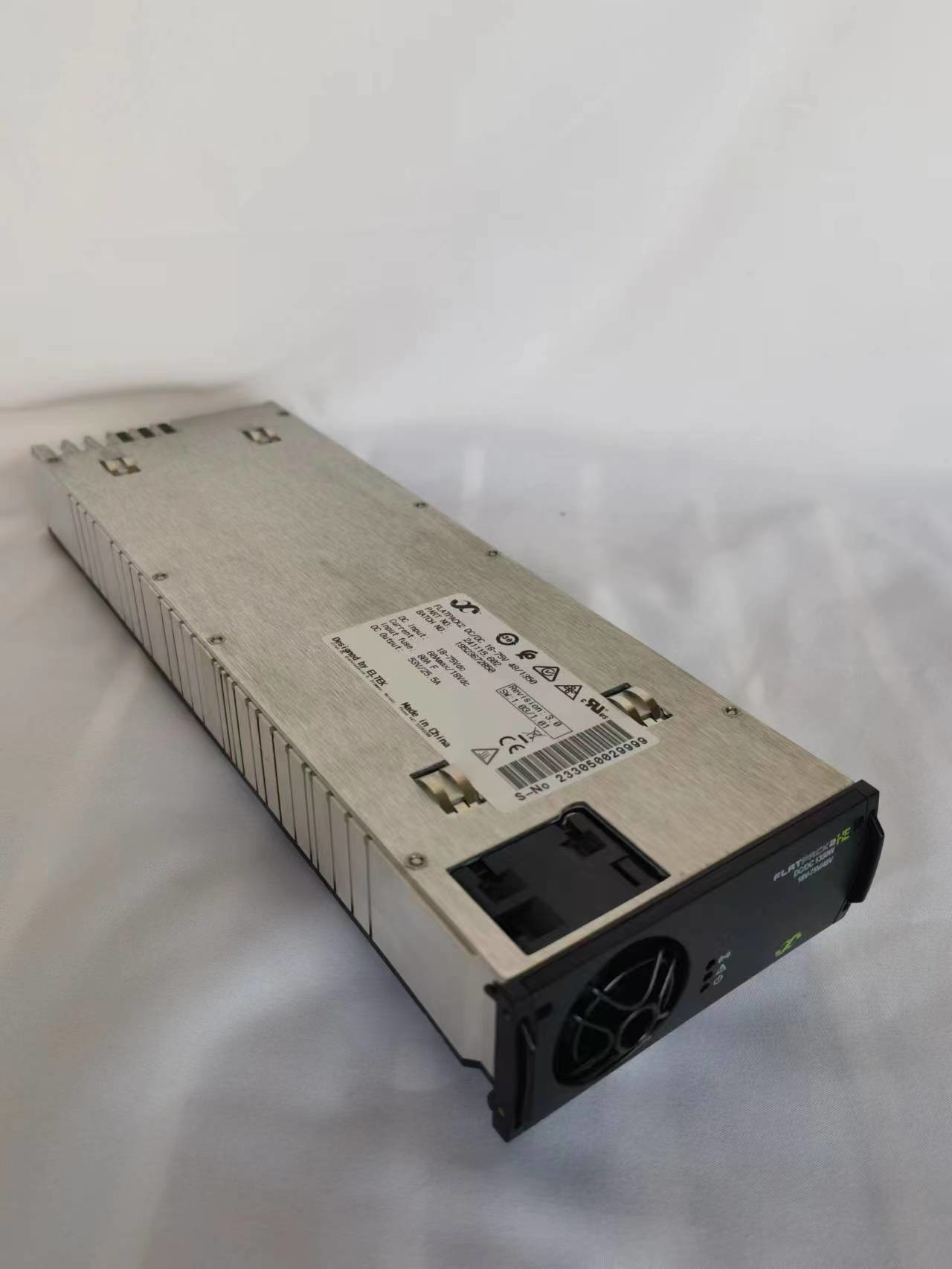

Eltek Flatpack2 DC/DC 18-75V 48V 1350W (パート番号:241115.602)
Flatpack2のDC/DC変換機は,Flatpack2の電源システムに新しい柔軟性を追加する.次要48Vdc出力はメイン電圧電池から提供できる.負荷間の電磁隔離を必要とするアプリケーションも,現在に対処することができます.
電磁断絶された CAN バスは,電源供給する Eltek 電力システムの制御システムに接続され,別のコントローラを追加せずに DC/DC 変換機のモニタリングと制御を可能にします.
パラメーター:
| モデル 1350W 18-75/ 24V 1350W 18-75/ 48V |
| 部品番号は241115.600 241115602 |
| インプットデータ |
| 電圧範囲 20 - 75 V DC (シャットダウン < 16.5 V DC) |
| 電流 (最大) 70 A DC (ブースト中に85 ADC) |
| 保護 ファイズと逆極性保護 |
| 出力データ |
| 電圧 (デフォルト) 26V DC 53VDC |
| 電圧 (調節可能な範囲) 24 - 28 V DC 48 - 58.5 VDC |
| 電力 (最大) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W パワーブースト 15s / 10min回復 (V IN > 25VDC) 2000W |
|
電流 (最大) 56A 28A |
| 静電圧調節 (0〜100%の負荷) ±1% ±0.5% |
| 動的電圧調節 ±5.0% 10~90%または90~10%の負荷変動,調節時間 < 30ms |
| リップル,20MHz帯域幅 < 200mV pp |
| 保護 短回路防止,OR -ingダイオード,高温保護,ホットプラグインインラッシュ電流制限,超電圧切断 |
| 他の仕様 |
| 効率 91.7% まで 93.8% まで |
|
隔離 1.2 kVDC - シャシーへの入力 1.9 kVDC - シャシーへの CAN 1.9 kVDC - 入力から出力 1.9 kVDC - CANから入力 1.0 kVDC - シャシーへの出力 1.9 kVDC - CANへの出力 |
| アラーム: 赤色LED"オン 低電圧と高電圧のオフ,高電圧と低電圧のオフ,コンバーターの故障,出力時の過電圧のオフ,扇風機の故障,低出力電圧のアラーム |
|
警告: 黄色いLED"オン"変換器 電力減速モード,リモート出力電流制限が有効,入力電圧が 範囲,過電圧で点滅する,制御器との CAN 通信の喪失 |
| 正常 (モジュールの動作):緑色LED"オン" |
| MTBF (Telcordia SR-332 発行I 方法 III (a)) >315 000 (@ 温度: 25 °C) >315 000 (@ 温度: 25 °C) |
| 作業温度 -40〜+75°C (−40〜+185°F),湿度 5〜95% RH 凝縮しない |
| 55 °C (131°F) 1350Wから1250W @ 65°C (149°F) と 800W @ 75°C (167°F) 以上の温度 |
| 保存温度 -40〜+85°C (−40〜+185°F),湿度 0〜99% RH 凝縮しない |
| 寸法[WxHxD] / 体重 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / < 1.95 kg (4.3 lbs) |
| 設計基準 |
| 電気安全 UL 60950-1,EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4 ETSI EN 300 386 V1.4.1 |
| 環境 ETSI EN 300 019: 2-1 (クラス1.2), 2-2 (クラス2.3) & 2-3 (クラス3.2) RoHS (2011/65/EU) とWEEE (2002/96/EC) に準拠する |
