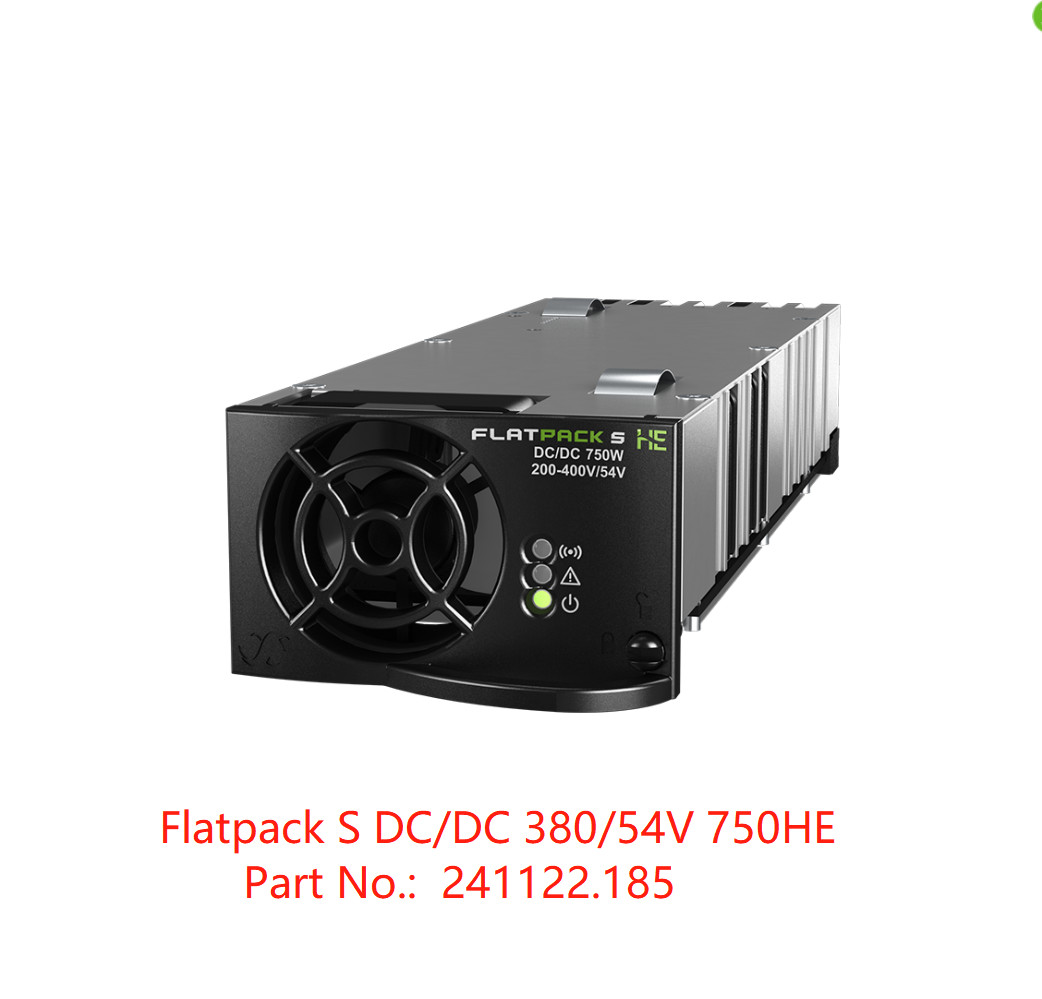

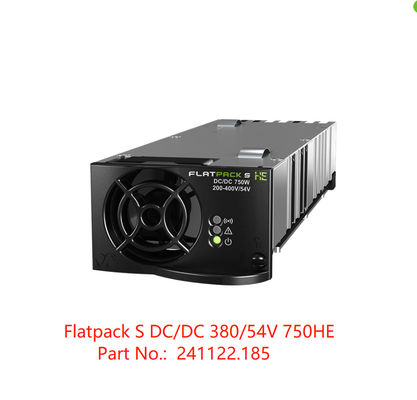

Eltek Flatpack S DC/DC 380/54V 750HEコンバータ 小型～中規模テレコム向けHEコンバータ 241122.185
Eltek Flatpack S DC/DC 380/54V 750HEコンバータ 小型～中規模テレコムアプリケーション向けHEコンバータ (型番 241122.185)
Flatpack S DC/DCコンバータは、テレコム仕様、高効率、出力ORing保護、小型（奥行き217mm）の筐体に高出力を実現しています。高効率は、リモートDC電源供給全体の効率向上に貢献し、ひいては、リモートサイトへの電源供給に最適なソリューションとなります。
小型サイズのため、カスタムサーバーラックへの組み込みに最適です。
主な特徴:
主な特徴
• 小型
• 短い
• 電力密度 – 19.5 W/INCH3
• 高効率
• 出力ORING保護
• ホットプラグ対応
• 電圧と電力のキーイング
アプリケーション
テレコム - 固定
• DSLAM用リモートエンドコンバータ
テレコム – モバイル/ワイヤレス
• 分散アンテナシステム
• リモート無線ヘッド用レンジエクステンダー
データセンター
• フロントエンド/インラック電力変換
パラメータ：
|
Flatpack S DC/DCコンバータ |
|
| モデル | FLATPACK S DCDC 380/54 750 |
| 部品番号 | 241122.185 |
| 入力データ | |
| 電圧（公称） | 300 - 400 VDC |
| 電圧（動作範囲） | 200 - 400 VDC |
| 電流（最大） | 2.9 ADC |
| 保護 | 正極と負極のヒューズ 逆極性不感 410 VDC以上でシャットダウン |
| 出力データ | |
| 電圧（固定） | 54 VDC |
| 電力（最大）@ 公称入力 | 750 W |
| 電力（最大）@ 200 VDC入力 | 500 W |
| 電流（最大）@ 公称入力 | 13.8 A (@VOUT < 54 VDC) |
| 保持時間、最大出力電力 | >10ms; 出力電圧 > 41 VDC |
| 電流共有（10～100%負荷） | 最大電流の±5%（10～100%負荷） |
| 静的電圧調整（10～100%負荷） | ±0.5% |
| 動的電圧調整 | 10～90%または90～10%の負荷変動で±5.0%、調整時間< 50ms |
| リップル | < 150 mVPP、30 MHz帯域幅 |
| 保護 | ORing FET |
| 短絡保護 | |
| 高温保護 | |
| 過電圧シャットダウン | |
| その他の仕様 | |
| 効率 | > 96 % |
| 絶縁 |
4.2 kVDC - 入力から出力 2.25 kVDC - 入力からアース 710 VDC - 出力からアース |
| アラーム：赤色LED |
低および高入力電圧、高温および低温シャットダウン、整流器故障、 出力過電圧シャットダウン、ファン停止時のファン故障、低出力電圧アラーム、CANバス故障 |
| 警告：黄色LED | 電力デレートモードのコンバータ、リモート出力電流制限が有効、入力電圧範囲外、過電圧で点滅、コントローラとのCAN通信の損失 |
| 通常動作：緑色LED | |
| アラームリレー（NO - 非励磁時に開く） | アラーム時に開く1) および入力電圧の欠落。 |
| MTBF（Telcordia SR-332 Issue I method III (a)） | >350 000（@周囲温度：25℃） |
|
動作温度（5～95% RH n.cond. hum.） 最大出力電力は温度/に比例して低下します |
-40～+85℃ [-40～+185℉] 60℃ [140℉] / 500W @ 70℃ [158℉] / 125W @ 85℃ [185℉] |
| 保管温度 | -40～+85℃（-40～+185℉）、湿度0～99% RH 結露しないこと |
| 寸法[幅x高さx奥行き] / 重量 | 72 x 40 x 217mm2) (2.84 x 1.57 x 8.54インチ)2) / < 850 g (1.9 lbs) |
| 設計基準 | |
| 電気的安全性 | UL 60950-1:2011、EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1、FCC CFR 47 Part 15:2013 EN 61000-6-1:2007、-6-2:2005、- 6-3:2007 + A1:2010、- 6-4:2007 + A1:2010 |
| 環境 |
ETSI EN 300 019: 2-1 (Class 1.2)、2-2 (Class 2.3) & 2-3 (Class 3.2) RoHS (2011/65/EU) および WEEE (2002/96/EC) 準拠 |
|
1) 高温および低温シャットダウンとファン故障アラームの場合、リレーはモジュールがシャットダウンする少なくとも5秒前に開きます 2) ハンドルの奥行きを含めると234mm [9.21"]、高さ42mm [1.65"] |
|
