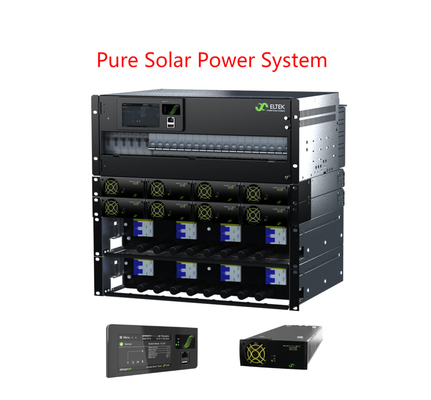

Eltekの太陽光自律型電源コアは,Flatpack2製品ファミリーに基づいています.
電力コアは,電池配送,DC負荷配送,PV接続パネル付き太陽光充電器を統合しています.電力コアは柔軟で,変化する需要を満たすために簡単にアップグレードできます.
ソーラー・オトノム・サイトは PV パネルから電力を供給し サイクリング電池の組み合わせにより 一日中必要な電力を供給します

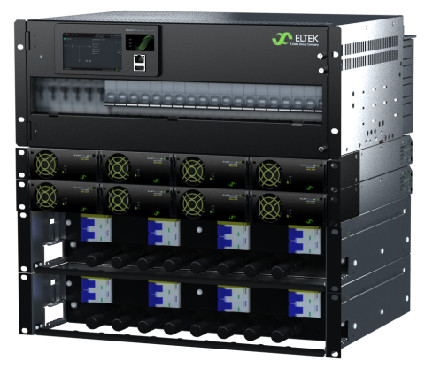

1完全なシステム
2スマートパック2 タッチコントローラ
3エーテルネットポートで高度な制御と監視
4. HE FP2太陽光発電とMPPT
5最大 PV 容量 24kw
6DC SPD の PV 接続 パネル (オプション)
7熱で接続できるモジュール
8. 19 〜 4U 配送チェーシ
9バッテリーブレーカー位置を8倍まで
10LVBD
11負荷ブレーカーの位置を18倍まで
12LVLD1
13LVLD2 (オプション)
14グローバル承認
| モデル | 300A 配送 | 500A ディストリビューション | |||||
| 部品番号 (設定された電源システム) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| 電源モジュール | |||||||
| Flatpack2 太陽光充電器1) について | フラットパック2 48/3200 HE ソーラー | ||||||
| 入力データ (太陽光充電器) | |||||||
| 電圧 (範囲) | 85〜420 VDC (動作範囲) 100〜380 VDC (MPPT範囲) | ||||||
| 電圧 (起動) | 150 VDC | ||||||
| 最大電流 | 20 ADC | ||||||
| PV接続パネル | |||||||
| PV電池のサービススイッチ | 4個 2ポール | 8個 2ポール | |||||
| DC SPD タイプ2 (オプション) | 4個まで | 8個まで | |||||
| 出力データ | |||||||
| 電圧 | -48 VDC | -48 VDC | |||||
| 電流 (最大) | 300A | 500A | |||||
| バッテリー配送 | |||||||
| ブレーカー位置数 | 6x (単極) | 8x (単極) | |||||
| LVBD | 300A | 500A | |||||
| バッテリーブレーカータイプ | プラグイン型 (Dフレーム) | ||||||
| 負荷分布 | |||||||
| 負荷位置の数 | 18x18mmまで | 16×18mmまで | |||||
| LVLD 1 |
300A (最大12x18mmまたは4x27mm +6x18mm) |
300A (最大10×18mmまたは4×27mm+4×18mm) |
|||||
| LVLD 2 (オプション) |
150A (最大6x18mmまたは4x27mm) |
150A (最大6x18mmまたは4x27mm) |
|||||
| 負荷断断機タイプ | DINレール搭載,幅18mm,幅27mm | ||||||
| 制御と監視 | |||||||
| 制御・監視ユニット(2) について | スマートパック2 タッチ + スマートパック2 ベーシック + I/O モニタータイプ2 | ||||||
| 設置場所 | ドアパネルを設置 | ||||||
| 地元での運営 | タッチパッドとグラフィックカラーディスプレイによるメニュー操作 | ||||||
| 遠隔操作 | WEB ブラウザによる遠隔/局所監視と制御のためのイーサネット | ||||||
| 他の仕様 | |||||||
| 動作温度 | -40〜+70 °C [-40〜+158 °F](3) について | ||||||
| 保存温度 | -40〜+85 °C [-40〜+185 °F] | ||||||
| 寸法 (W x D x H)5) |
482 x 384 x 311 (7U) mm [19 x 15.1 x 12.3インチ] |
482 x 384 x 445 (10U) mm [19 x 15.1 x 17.5インチ] |
|||||
| 重量 (モジュールを除く) | 約 12 公斤 [26 ポンド] | 約 19 キロ 42 ポンド | |||||
| 設計基準 | |||||||
| 電気安全 | EN 60950-1:2006/A2:2006:2006:2006 標準規格では,この基準が適用される.2013EN 62368-1:2020/A11:2020 | ||||||
| EMC | ETSI EN 300 386 v13.2EN 61000-6-1:2019EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012EN 61000-6-4:2019 | , | |||||
| 環境 |
ETSI EN 300 019-2-1 v23.1:2017ETSI EN 300 019-2-2 v2 について4.1:2017, ETSI EN 300 019-2-3 v24.1:2015ETSI EN 300 132-2 v2 について6.1:2019 IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
||||||
|
1) 詳細については,Flatpack2 太陽電池充電器データシートを参照してください. 2) 詳細については,Smartpack2 タッチコントローラデータシートを参照してください. |
3) +45 °Cから +70 °C [+113 °Fから +158 °F]まで 4) 推奨 さ れ て いる 最低 の 棚 の 深さ は 400 mm [15.7 インチ] です |
||||||

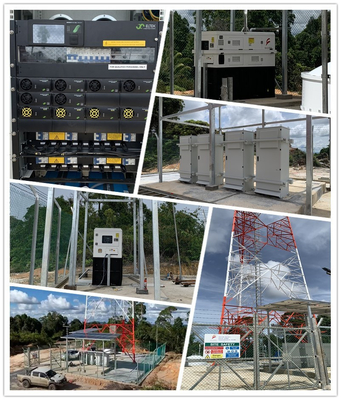

適用:
· ラジオベースステーション/セルサイト
■ LTE / 4G / WiMAX
· 分散したアンテナシステム
· マイクロウェーブ
■ ブロードバンド
