Eltek Solar Extension Kit 3U シェルフ 最大 PV 容量 6.4KW または 12.8KW (Flatpack2 48/1500HE ソーラー (CTZ00000.1255)
アプリケーション：
l FLATPACK2 HE SOLAR WITH MPPT
l ホットプラグ対応モジュール
l アースフォルト検出
l 最大 PV 容量 6.4KW (2U) または 12.8KW (3U)
l PV 接続パネル
l MC4 コネクタ
l サービススイッチ

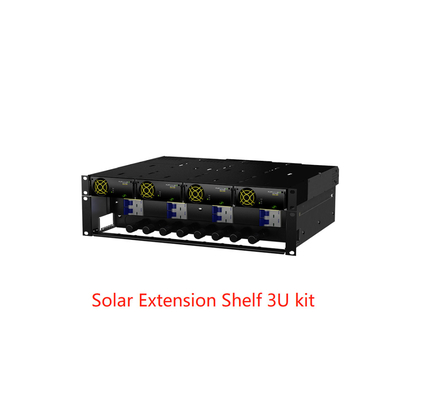

ソーラー拡張キット - 3U シェルフソリューション
PV パネルからのケーブル、サービススイッチ、オプションの SPD 用に MC4 コネクタを特別に設計しました。前面と背面の MC4 接続機構により、屋外と屋内の両方のエンクロージャに現場で簡単に設置できます。
主な特徴：
Flatpack2 HE ソーラー (MPPT 付き)
ホットプラグ対応モジュール
アースフォルト検出
最大 PV 容量 12.8kW
PV 接続パネル
MC4 コネクタ
サービススイッチ
DC SPD タイプ 2 (オプション)
パラメータ：

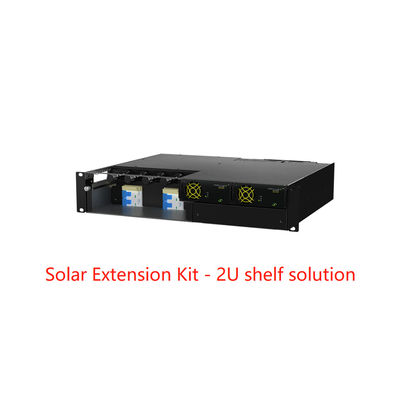

| モデル | 2U SOLAR EXT. KIT | 3U SOLAR EXT. KIT | ||||
| 部品番号 | CTZ00000.1358 | CTZ00000.1255 | ||||
| パワーモジュール | ||||||
| Flatpack2 ソーラーチャージャー 1) | Flatpack2 48/3200 HE ソーラー | |||||
| ピーク効率 | 97 % | |||||
| 最大モジュール数 | 最大 2 個 | 最大 4 個 | ||||
| 入力データ (ソーラーチャージャー) | ||||||
| 電圧 (動作範囲) | 85-420 VDC | |||||
| 電圧 (MPPT 範囲) 2) | 100-380 VDC | |||||
| 電圧 (起動) | 150 VDC | |||||
| 最大電流 | 20.3 ADC | |||||
| 保護 | ヒューズ、過渡保護用バリスタ、逆極性、VIN が低すぎる場合のシャットダウン、起動時のアースフォルトチェック | |||||
| PV 接続パネル | ||||||
| PV アレイ用サービススイッチ | 2 個 2 極 | 4 個 2 極 | ||||
| MC4 コネクタ | 4 個 (PV アレイあたり 2 個) | 8 個 (PV アレイあたり 2 個) | ||||
| DC SPD (オプション) | 最大 2 個 (タイプ 1+2) | 最大 4 個 (タイプ 2) | ||||
| 出力データ | ||||||
| 電圧 (デフォルト) | 53.5 VDC | |||||
| 電圧 (調整可能範囲) | 42 3) - 57.6 VDC | |||||
| 最大電力、VIN ≥ 170 VDC | 6400 W | 12800 W | ||||
| 最大電流、@VOUT = 48 VDC | 133 A | 266 A | ||||
| 保護 | 過電圧シャットダウン、短絡保護、高温、ホットプラグイン突入電流制限 | |||||
| その他の仕様 | ||||||
| アラーム (赤色 LED) | 高温および低温シャットダウン、コンバータ障害、出力過電圧シャットダウン、ファン障害、低電圧アラーム、CAN バス障害 | |||||
| 警告 (黄色 LED) | 低入力電圧、電力ディレートモードのコンバータ、リモート電流制限が有効、入力電圧範囲外、過電圧時に点滅 | |||||
| 通常 (緑色 LED) | 入力と出力 OK | |||||
| 動作温度 | -40 ～ +75 °C [-40 ～ +167 °F] 3) | |||||
| 保管温度 | -40 ～ +85 °C [-40 ～ +185 °F] | |||||
| 寸法 (幅 x 奥行き x 高さ) 5) |
482 x 384 x 89 (2U) mm [19 x 15.1 x 3.5 インチ] |
482 x 384 x 133 (3U) mm [19 x 15.1 x 5.3 インチ] |
||||
| 重量 (モジュールを除く) | 約 7 kg [15 ポンド] | 約 10 kg [22 ポンド] | ||||
| 設計基準 | ||||||
| 電気的安全性 | EN 60950-1:2006/A2:2013、EN 62368-1:2020/A11:2020、EN 62109-1:2010/-2:2011 | |||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019、EN 61000-6-2:2019、 EN 61000-6-3:2007/A1:2011/AC:2012、EN 61000-6-4:2019 |
|||||
| 環境 |
ETSI EN 300 019-2-1 v2.3.1:2017 (クラス 1.2) ETSI EN 300 019-2-2 v2.4.1:2017 (クラス 2.3) ETSI EN 300 019-2-3 v2.4.1:2015 (クラス 3.2) ETSI EN 300 132-2 v2.6.1:2019 IEC 62040-5-3:2016 条項 4.2 に準拠した通常の動作条件。IEC 62040-5-3:2016 条項 4.3 に準拠したその他の動作条件については、アドバイスが必要です。 |
|||||
|
1) 詳細については、Flatpack2 ソーラーチャージャーのデータシートを参照してください。 2) 公称出力電圧時。MPPT は 100V まで動作しますが、最大入力電流制限により最大出力電力が低下します。 3) VIN > 250 VDC の場合、スタンバイ/テスト動作 (VOUT < 48 VDC) に制限があります。4) +45 ～ +75 °C [+113 ～ +167 °F] では、性能が低下します。5) 推奨される最小キャビネット奥行きは 400 mm [15.7 インチ] です。 関連製品： ソリューション |
||||||
