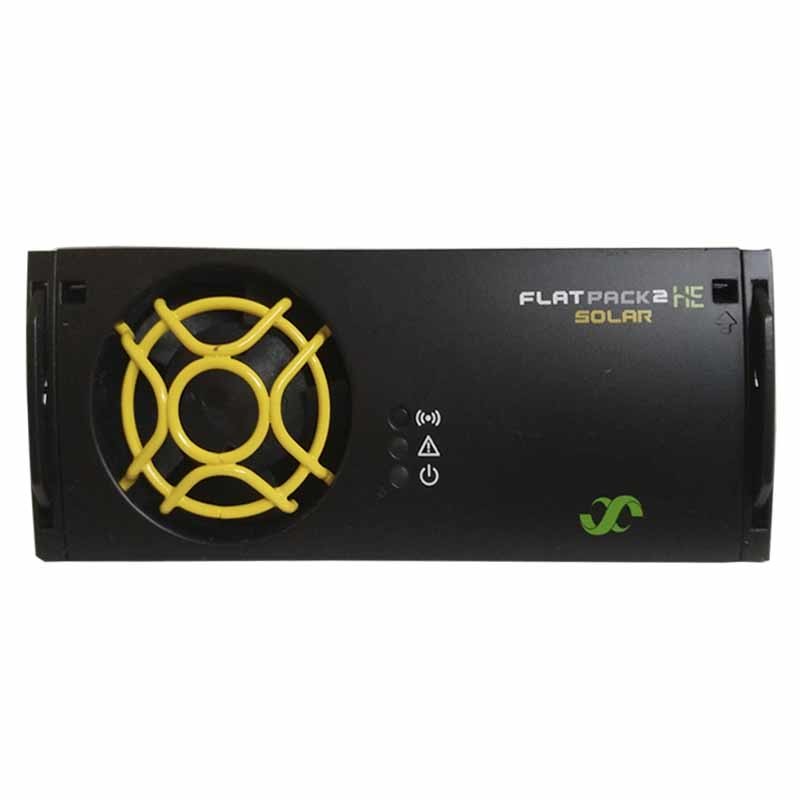

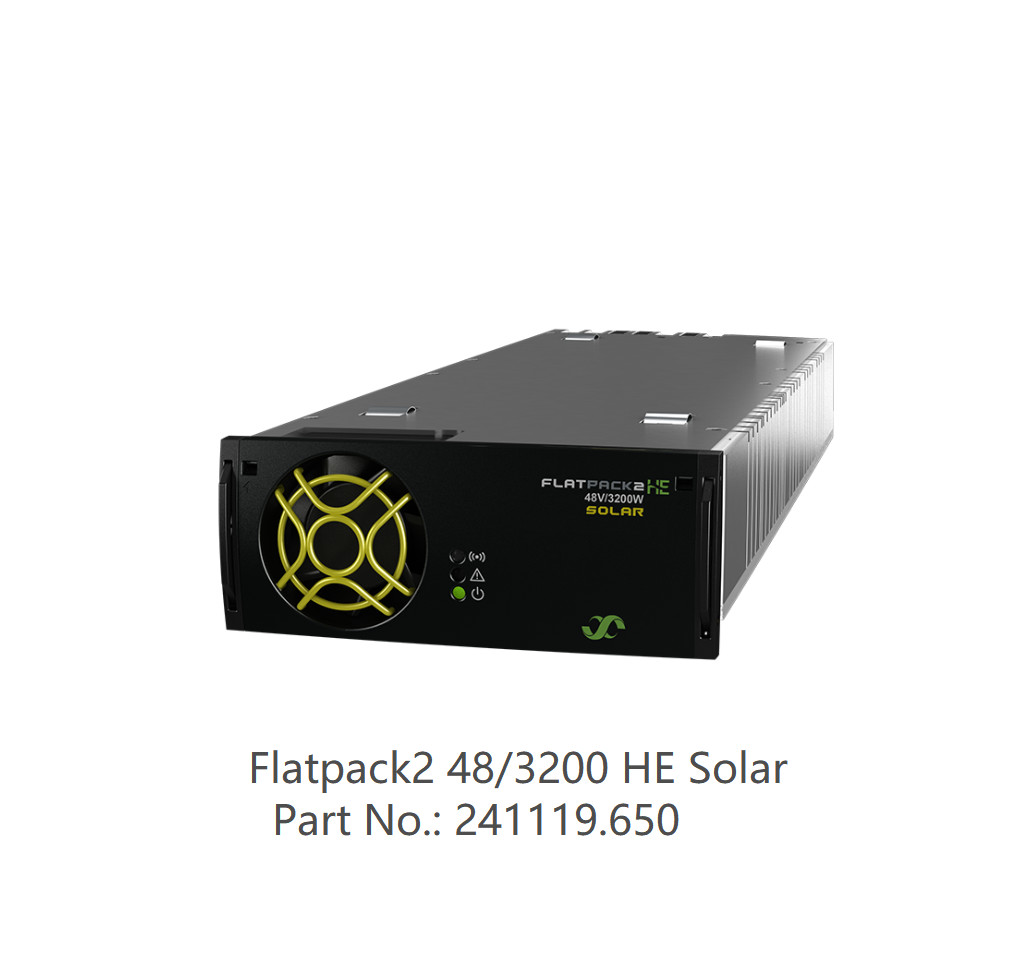

エルトック 太陽光充電器 Flatpack2 48/3200 HE 太陽光充電器 Flatpack2 HE 太陽光充電器 3200W Flatpack2 48V (241119.650)
エルテック ソーラーチャージ拡張キット 2U/3U 棚 Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)

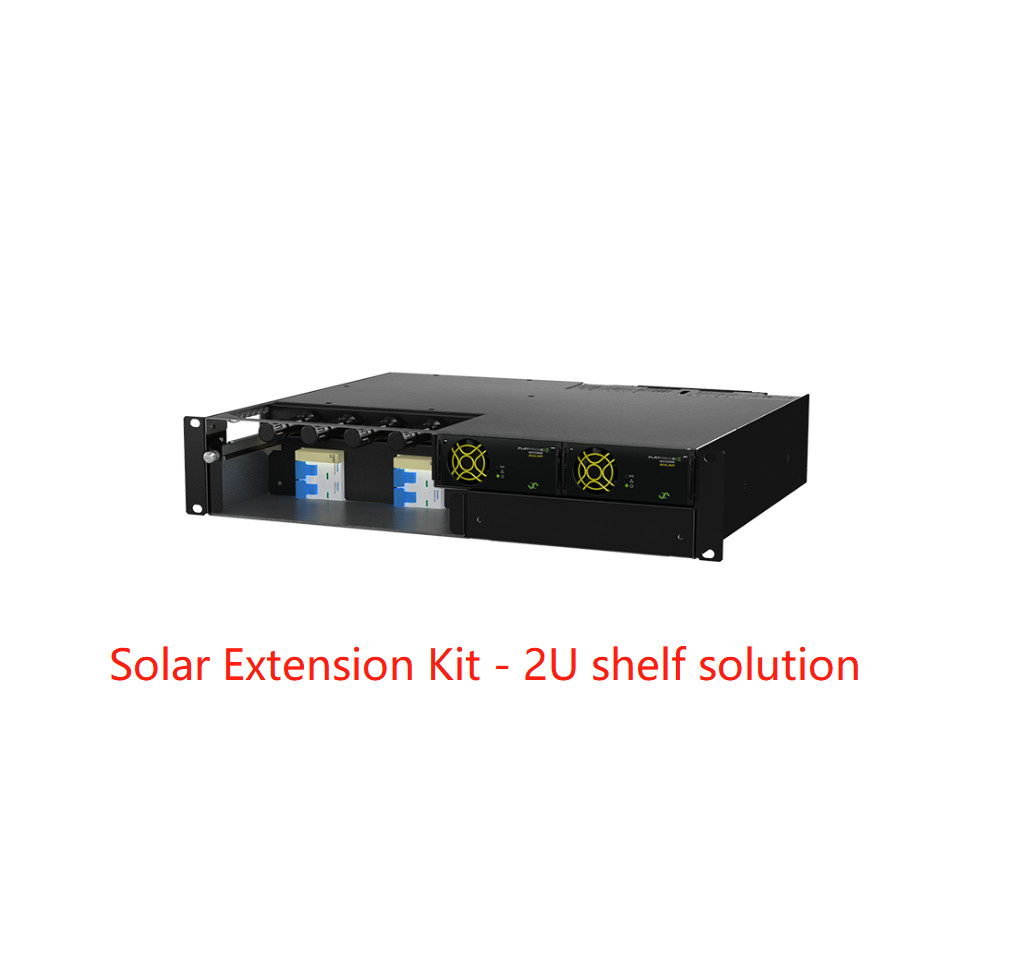

ソーラー拡張キット - 2U/3 U棚の溶液
特別に設計され,PVパネルのケーブル,サービススイッチ,オプションのSPD用のMC4コネクタを搭載しています.前後MC4接続メカニズムは,屋外と屋内の両方に簡単に現場設置を可能にします.
主要な特徴
パラメーター:
| モデル | 2U SOLAR EXT キット | 3U ソーラー エクストキット | ||||
| 部品番号 | CTZ00000 について1358 | CTZ00000 について1255 | ||||
| 電源モジュール | ||||||
| Flatpack2 太陽電池充電器 1) | フラットパック2 48/3200 HE ソーラー | |||||
| 最高効率 | 97 % | |||||
| 最大モジュール数 | 2個まで | 4個まで | ||||
| 入力データ (太陽光充電器) | ||||||
| 電圧 (動作範囲) | 85〜420 VDC | |||||
| 電圧 (MPPT範囲) (2) | 100~380 VDC | |||||
| 電圧 (起動) | 150 VDC | |||||
| 最大電流 | 20.3 ADC | |||||
| 保護 | フューズ,一時保護のためのバリストール,反極性,VINが低すぎるとシャットダウン,起動中に地球欠陥チェック | |||||
| PV接続パネル | ||||||
| PV電池のサービススイッチ | 2個2ポール | 4個 2ポール | ||||
| MC4コネクター | 4個 (PV配列1個あたり2個) | ) 8個 (PV配列1個あたり2個) | ||||
| DC SPD (オプション) | 2個まで (1+2型) | 4個まで (2型) | ||||
| 出力データ | ||||||
| 電圧 (デフォルト) | 53.5 VDC | |||||
| 電圧 (調節範囲) | 42 3) - 57.6 VDC | |||||
| 最大電源,VIN ≥ 170 VDC | 6400W | 12800W | ||||
| 最大電流 @VOUT = 48 VDC | 133A | 266A | ||||
| 保護 | 超電圧切断,ショート回路証明,高温,ホットプラグイン 突入電流制限 | |||||
| 他の仕様 | ||||||
| アラーム (赤いLED) | 高低温のシャットダウン,コンバーターの故障,出力の過電圧のシャットダウン,ファン故障,低電圧アラーム,CANバス故障 | |||||
| 警告 (黄色いLED) | 低入力電圧,電源減速モードのコンバーター,リモート電流制限が有効,入力電圧範囲外,過電圧で点滅 | |||||
| 正常 (緑色LED) | 入力と出力OK | |||||
| 動作温度 | -40 °C から +75 °C [-40 °F から +167 °F] 3) | |||||
| 保存温度 | -40〜+85 °C [-40〜+185 °F] | |||||
| 寸法 (W x D x H) 5 |
482 x 384 x 89 (2U) mm [19 x 15.1 x 3.5インチ] |
482 x 384 x 133 (3U) mm [19 x 15.1 x 5.3インチ] |
||||
| 重量 (モジュールを除く) | 約 7 kg 15 lb | 約 10 キロ [22 ポンド] | ||||
| 設計基準 | ||||||
| 電気安全 | EN 60950-1:2006/A2:2006:2006:2006 標準規格では,この基準が適用される.2013EN 62368-1:2020/A11:2020EN 62109-1:2010/-2:2011 | |||||
| EMC |
ETSI EN 300 386 v13.2 EN 61000-6-1:2019EN 61000-6-2:2019, EN 61000-6-3:2007/A1:2011/AC:2012EN 61000-6-4:2019 |
|||||
| 環境 |
ETSI EN 300 019-2-1 v23.1:2017 (クラス1.2) ETSI EN 300 019-2-2 v2 について4.1:2017年 (クラス2.3) ETSI EN 300 019-2-3 v24.1:2015 (クラス3.2) ETSI EN 300 132-2 v2 について6.1:2019 IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
|||||
|
1) 詳細については,Flatpack2 太陽電池充電器データシートを参照してください. MPPTは100Vまで動作しますが,最大入力電流の制限は最大出力量を低下させます. 3) スタンバイ/テスト動作 (VOUT < 48 VDC) VIN > 250 VDC 限定 4) +45 °Cから +75 °C [+113 °Fから +167 °F]まで 5) 最低 の 厚さ の 推薦 は 400 mm [15.7 インチ] |
||||||
