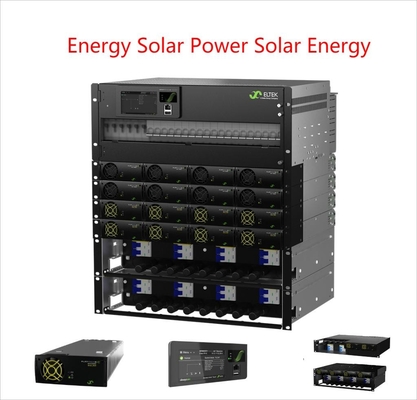

-48Vdcエルテック 自動発電コア 電気通信用太陽光発電機
モジュール式+ハイブリッドシリーズは,Enetekの高効率のスイッチモード直線器を使用して設計されています.
モジュールと太陽光コンバーターモジュールは,グリッド/ジェネセット入力と PV入力の両方を可能にします.
対応する負荷で完全なソリューションが提供されます
電池の配送,ACとDCの受信,および対応する電圧過剰防止
ソリューションは,特定の要求に応じてカスタマイズできます.
典型的な用途
- リモートサイト
- マクロBTS
- マイクロウェーブ
- LTE/Wimax
特徴
- コンパクトで効率的
- モジュール型,スケーラブルな設計
- 装着を簡単にするための前部へのアクセス
- 高効率で信頼性がある
パラメーター:
| モデル | 300A 分布 | 500A 分布 |
| 部品番号 | CTO30408S.4XXX | CTO3080XXS.4XXX |
| パワーモジュール | ||

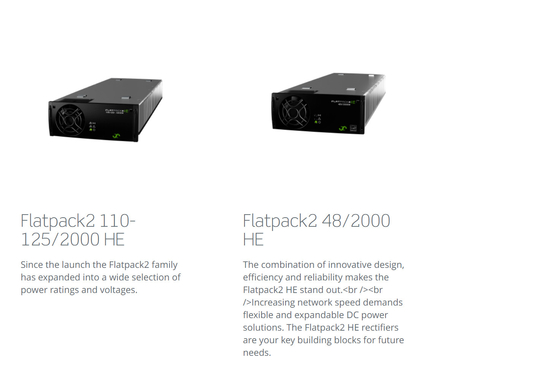

| フラットパック2 矯正器 | FP2 48/3000HE または SHE | |
| Flatpack2 太陽光充電器 | フラットパック2 48/3200HE 太陽光 | |
| 入力データ (修正機) | ||
| 電圧範囲 | 85~300VAC (HEモデル) 85~264Vac (SHEソーラー) | |
| 頻度 | 45〜66HZ | |
| メインの配置 | 3*1p 230Vac | 2*3 P 400Vac |
| 1*3P 230Vac | 2本電源 | |
| 接続 | ターミナルブロック 最大10mm2 | |
| 入力データ (太陽光充電器) | ||
| 電圧範囲 | 85-420Vdc (動作範囲) / 100-380Vdc (MPPT範囲) | |
| 電圧起動 | 100Vdc | |
| 最大電流 | 20Adc | |
| PV接続パネル | ||
| PV電池のサービススイッチ | 4個 2本のポール | 4個または8個 2本のポール |
| DC SPD タイプ2 (オプション) | 4個まで | 8個まで |
| 出力データ | ||
| 電圧 | -48 Vdc | -48Vdc |
| 電流 (最大) | 300A | 500A |
| バッテリー分布 | ||
| ブレーカー位置数 | 6 単極 | 8 単極 |
| LVBD | 300A | 500A |
| バッテリーブレーカータイプ | プラグインタイプ | |
| 負荷分布 | ||
| 負荷位置の数 | 18*18mmまで | 16*18mmまで |
| LVLD1 | 300A | 300A |
| LVLD2 (オプション) | 150A | 150A |
| 負荷断断機タイプ | DNレールに搭載 | |
| 制御と監視 | ||
| コントロール・モニタリングユニット | スマートパック2 タッチ + スマートパック2 ベーシック + I/Qモニタータイプ | |
| 設置場所 | ドアパネルを設置 | |
| 地元での運営 | ユーザーマニュアルとして | |
| 遠隔操作 | Web による遠隔/局所的な監視と制御のためのEthernet | |
| 他のスペック | ||
| オペレーション・テム | -40から+70 | -40から+70 |
| 貯蔵室 | -40から+70 | -40から+70 |
