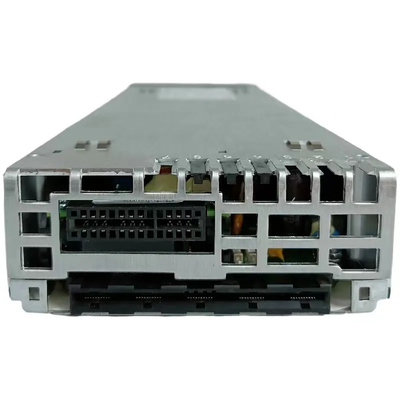

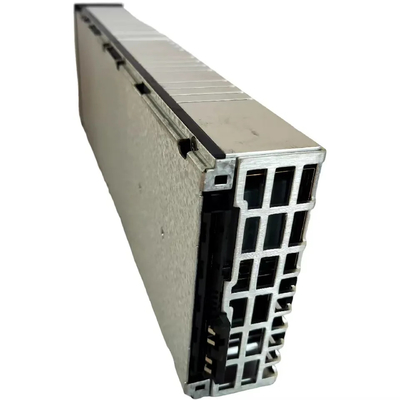

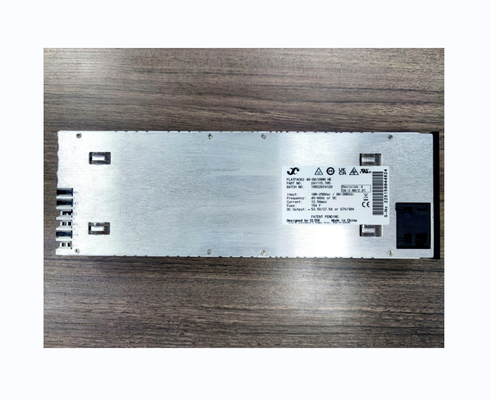

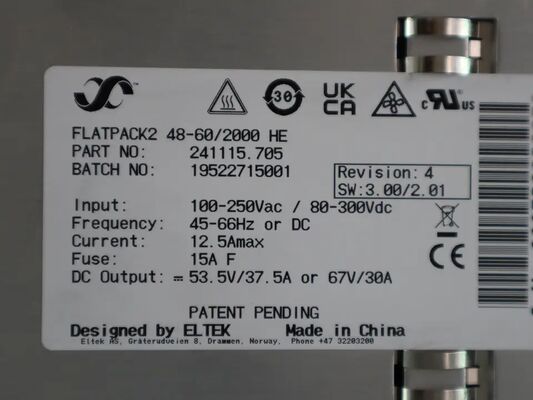

出荷準備完了 Eltek 48V 60V コンバータ FP2 整流器モジュール Flatpack 2 48-60/2000he P/N 241115.705
| モデル 48-60/2000 HE |
| 部品番号 241115.705 |
| 入力データ |
| 電圧（公称） 185 - 275 VAC / 185 - 275 VDC |
| 電圧（動作範囲） 85 - 300 VAC / 80 - 300 VDC |
| 電流（最大） 公称入力、全負荷時 11.6 ARMS |
| 周波数 45 - 66 Hz / 0 Hz |
| 力率 > 0.99 (50% 負荷以上) |
| THD < 5% (100% 負荷時) |
| 保護 L & N のヒューズ、バリスタ、入力電圧が動作範囲外の場合のシャットダウン |
| 出力データ |
| 電圧（デフォルト） 1) 53.5 VDC (67 VDC 60V モード) |
| 電圧（調整可能範囲） 1) 39.9 - 72 VDC |
| 電力（最大） 公称入力時 2000 W (@VOUT ≥ 48VDC) |
| 電力 @ 85 VAC 750 W |
| 電流（最大） 公称入力時 41.6 A (@VOUT < 48VDC) |
| 保持時間、1500W 出力電力 >20ms; 出力電圧 > 53.5 VDC (60V モード) |
| 電流共有 (10 - 100% 負荷) ±最大電流の 5% (10% から 100% 負荷) |
| 静的電圧調整 (10 - 100% 負荷) ±0.5% |
| 動的電圧調整 ±5.0% (10-80% または 80-10% 負荷変動)、調整時間 < 50ms |
| リップル & ノイズ < 150 mVPP , 30 MHz 帯域幅 / < 2 mVRMS psophometric |
| 保護 ヒューズ、短絡保護、高温保護、過電圧シャットダウン |
| その他の仕様 |
| 効率 96.2 % |
| 絶縁 3.0 kVAC - 入力から出力、1.5 kVAC - 入力からアース、500 VDC - 出力からアース |
|
低 / 高入力電圧シャットダウン、高 / 低温度シャットダウン、整流器 アラーム: 赤色 LED 故障、出力過電圧シャットダウン、ファン故障、低出力電圧アラーム、CAN バス故障 |
|
電力デレートモードの整流器、リモート出力電流制限有効、入力 警告: 黄色 LED 電圧範囲外、過電圧時に点滅、コントローラーとの CAN 通信の損失 通常動作: 緑色 LED |
| MTBF (Telcordia SR-332 Iss.I method III (a)) >350 000 (@ T |
| ambient : 25 °C)動作温度 (5-95% RH n.cond. hum.) -40 ～ + 75°C [-40 ～ +167°F] |
| 最大出力電力は温度 / 45°C [113°F] / 1200W @ 75°C[167°F] 以上でデレートされます |
| 保管温度 -40 ～ +85°C (-40 ～ +185°F)、湿度 0 - 99% RH 結露なきこと |
| 寸法[WxHxD] / 重量 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.950 kg (4.3lbs) |
| 設計規格 |
| 電気的安全性 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
| EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, |
|
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 海洋 DNVGL-CG-03392) |
| ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) |
|
環境 2011/65/EU (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 clause 4.3 に準拠した動作条件は、通知する必要があります。 1) コントローラーからの OVS 設定はモードを選択します: OVS≤59.5V = 48V モード (42-58V)、59.5V |
|
主な特徴 |
中国国内外の通信会社向けに、サイト調査、お客様の要件に応じた専門的な計画策定、技術サポート、メンテナンスを含む包括的なサービススイートを提供しています。当社のサイト調査は徹底的かつ体系的であり、細部も見逃しません。次に、リソースの利用を最大化する専門的かつ効率的な計画を設計します。当社の技術サポートは 24 時間体制で利用でき、当社のメンテナンスサービスは故障を防止するように設計されています。有能なチームと信頼できるパートナーの幅広いネットワークにより、高品質なサービスの提供に専念しています。
よくある質問:
1.Q: サンプルをリクエストして価格情報を入手できますか？
A: はい、サンプルをリクエストできます。サンプルの価格は通常料金に基づいており、送料はお客様のご負担となります。
2.Q: 品質問題はどのように処理しますか？
A: 業界で約 10 年の経験があり、当社は高い評価を得ています。品質問題が報告された場合、包括的な調査を実施します。それが当社の過失であると判断された場合、契約条件に従って処理し、お客様にご満足いただけるようにします。当社のサービスチームがプロセス全体を通してお客様をサポートします。
3.Q: 製品の品質はどの程度ですか？
A: 当社の製品は 100% 本物で、新品であり、元のパッケージに入っています。各製品は、優れた品質を確保するために、発送前に慎重にテストされています。
4.Q: 製品の保証期間はどのくらいですか？
A: 当社の製品には 1 年間の品質保証が付いています。この期間中、製造上の欠陥が原因で発生した品質問題については、当社が対応いたします。
5.Q: 不良品を受け取った場合はどうすればよいですか？
A: 保証期間内に、品質の悪い製品を受け取った場合は、返品費用を負担し、新しい製品をお送りします。
