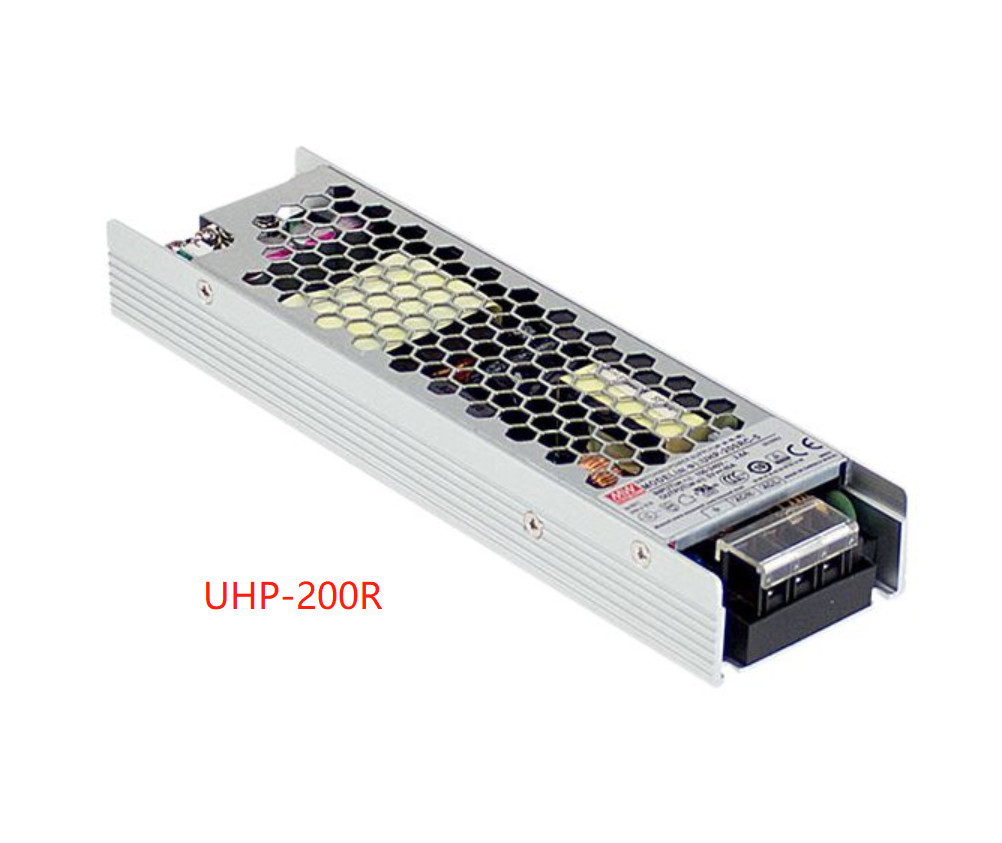

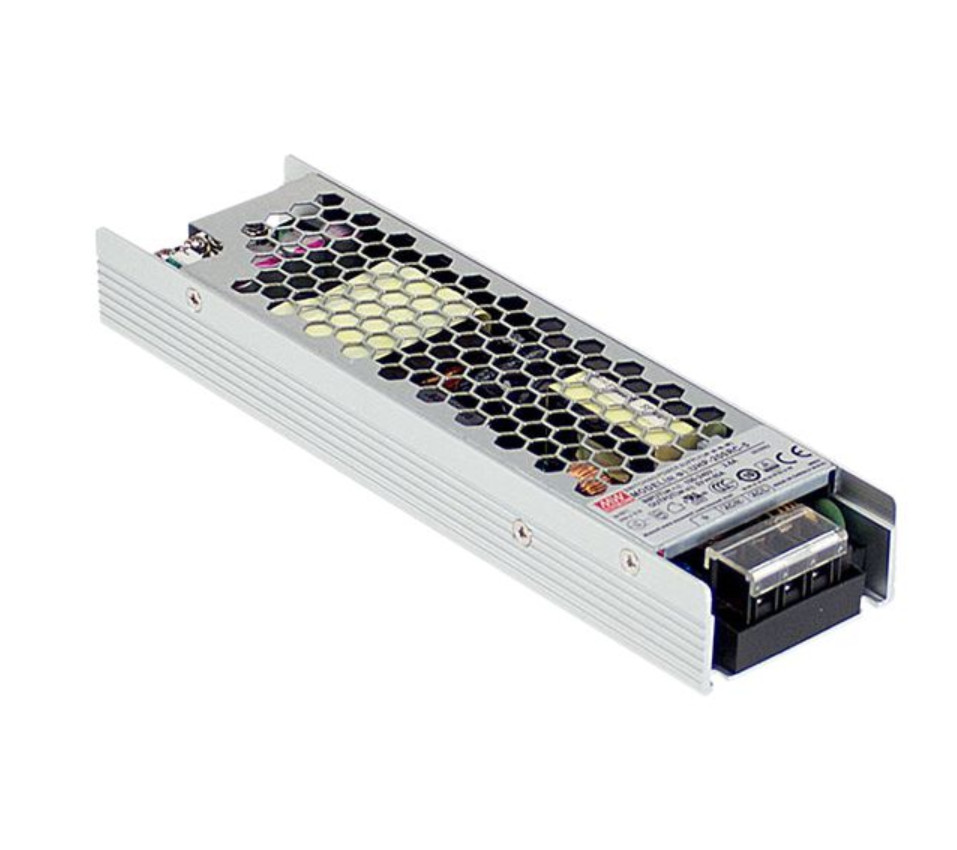

平均はよく転換の電源AC/DC UHPシリーズUHP-200を囲んだ（R） UHP-200A UHP-750 UHP-1500 UHP-2500
ワット数の範囲:200W~2500W
特徴:
Parametets:
| モデル | UHP-200 -3.3 | UHP-200 -4.2 | UHP-200 -5 | UHP-200 -12 | UHP-200 -15 | UHP-200 -24 | UHP-200 -36 | UHP-200 -48 | UHP-200 -55 | |
|
出力 |
DC電圧 | 3.3V | 4.2V | 5V | 12V | 15V | 24V | 36V | 48V | 55V |
| 評価される流れ | 40A | 40A | 40A | 16.7A | 13.4A | 8.4A | 5.6A | 4.2A | 3.6A | |
| 評価される力 | 132W | 168W | 200W | 200.4W | 201W | 201.6W | 201.6W | 201.6W | 201.6W | |
| 波立てなさい及び言い触らしなさい（最高。）Note.2 | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 300mVp-p | 360mVp-p | |
| 電圧ADJ. RANGE | 3.2~3.5V | 3.6~4.4V | 4.5~5.5V | 11.4~12.6V | 14.3~15.8V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | 45~58V | |
| 電圧許容Note.3 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| ライン規則 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | |
| 負荷規則 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 、上昇時間セットアップしなさい | 2000ms、80ms/230VAC;3000ms、満載の80ms/115VAC;55V設定時間の550ms/230VAC | |||||||||
| 遅らせなさい時間（タイプ。）を | 10ms/230VAC 10ms/115VAC | |||||||||
|
入力 |
電圧範囲Note.4 | 90 | 264VAC 127 | 370VDC | ||||||||
| 周波数範囲 | 47 | 63Hz | |||||||||
| 力率（タイプ。） | 満載のPF≥0.94/230VAC PF≥0.98/115VAC | |||||||||
| 効率（タイプ。） | 89% | 90% | 91% | 93% | 94% | 94% | 94% | 94% | 94% | |
| AC流れ（タイプ。） | 2.2A/115VAC 1.1A/230VAC | |||||||||
| 侵入の流れ（タイプ。） Note.8 | コールド スタート40A/115VAC 80A/230VAC | |||||||||
| 漏出流れ | <0> | |||||||||
|
保護 |
積み過ぎ |
110~140%は出力電力を評価した | ||||||||
| 保護タイプ:しゃっくりモードは、障害状況が取除かれた後自動的に回復する | ||||||||||
|
終わる電圧 |
3.8~ 4.6V | 4.62 | 5.46V | 5.75 | 6.75V | 13.2 | 15.6V | 16.5 | 19.5V | 26.4 | 31.2V | 39.6 ~46.8V | 52.8 | 62.4V | 60 | 69V | |
| 保護タイプ:締められたO/Pの電圧、回復するべき動力再供給 | ||||||||||
| 終わる温度 | 保護タイプ:温度がダウン状態になった後締められたO/Pの電圧かしゃっくりモードは、自動的に回復する | |||||||||
|
機能 |
DCの良い信号（任意） | 接触の評価（。最高）:15Vdc/10mA抵抗負荷 | ||||||||
| 余分（任意） | 並列接続の保護のため:平行適用のために、1つのPSUが働くことができない場合もう1つは自動的に可能になる。これはシステム・クラッシュを防ぐことができシステムの信頼性を提供する | |||||||||
|
環境 |
働くTEMP。 | -30 | +70℃ （「カーブ」を軽減することを参照しなさい） | ||||||||
| 働く湿気 | 20 |不凝縮95% RH | |||||||||
| 貯蔵TEMP。、湿気 | -40 | +85℃、10 |不凝縮95% RH | |||||||||
| TEMP.係数 | ±0.03%/℃ （0 | 50℃） | |||||||||
| 振動 | 10 | 500Hz、5G 10min。/1cycle、60min。X、YのZの斧に沿って各 | |||||||||
|
安全及びEMC （Note.6） |
安全基準 |
UL 62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1 （55Vを除く）、CCC GB4943、EAC TP TC 004、 BSMI CNS14336-1は、設計示すBS EN/EN61558-1を、- 2-16承認した |
||||||||
| 抵抗電圧 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||||
| 分離の抵抗 | I/P-O/P、I/P-FG、O/P-FG:100M Ohms/500VDC/25℃/70%RH | |||||||||
| EMCの放出 | BS EN/EN55032、GB9254のクラスB、BS EN/EN55014、BS EN/EN61000-3-2への承諾、- 3、EAC TP TC 020、BSMI CNS13438 | |||||||||
| EMCの免除 | BS EN/EN61000-4-2,3,4,5,6,8,11への承諾;BS EN/EN61000-6-2 （BS EN/EN50082-2）、重工業のレベル、EAC TP TC 020 | |||||||||
|
他 |
MTBF | 2472.1 K hrs min. Telcordia SR-332 （Bellcore）;257.0K hrs min. MIL-HDBK-217F （25℃） | ||||||||
| 次元 | 194*55*26mm （L*W*H） | |||||||||
| パッキング | 0.468kg;24pcs/12.2kg/0.49CUFT | |||||||||
|
ノート |
1. 特に述べられないすべての変数は周囲温度の230VAC入力、定格負荷および25℃で測定される。 2. さざ波及び騒音は0.1uf及び47uf平行コンデンサーによって終わる帯域幅の20MHzで12"の使用によって歪んだ組ワイヤー測定される。 3. 許容:セットアップされた許容、ライン規則および負荷規則を含んでいる。 4. 軽減は低い入力電圧の下で必要かもしれない。軽減のカーブを詳細については点検しなさい。 5. 5℃/1000mの周囲温度の軽減はである大きい動作高度のために必要より2000m （6500ft）の 6. 電源は最終的な装置に取付けられる部品として考慮される。最終的な装置はまだEMCの指令に会うこと再確認されなければならない。これらのEMCテストを行う方法の指導のために参照しなさい「構成の電源のEMIテスト」。を http://www.meanwell.com)で利用できる（ 7. タイプRの効率実際の測定に従う空白のタイプよりわずかにより少なく。 8. 侵入の現在の変数に10%の許容がある。 ※の製造物責任の放棄:詳細情報に関しては、https:// www.meanwell.com/serviceDisclaimer.aspxを参照しなさい |
|||||||||
