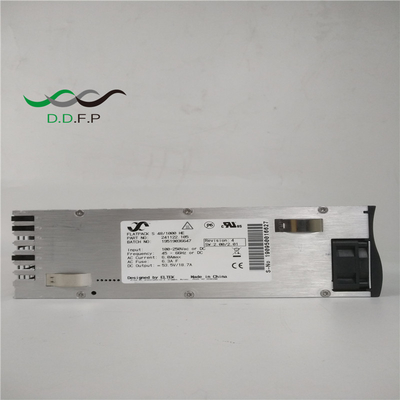

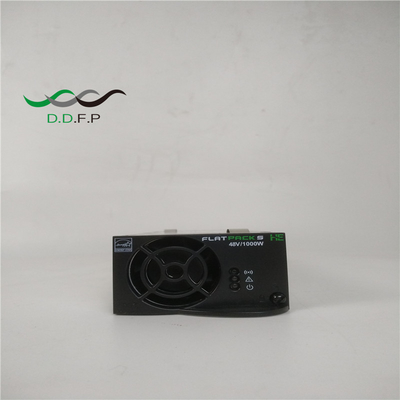

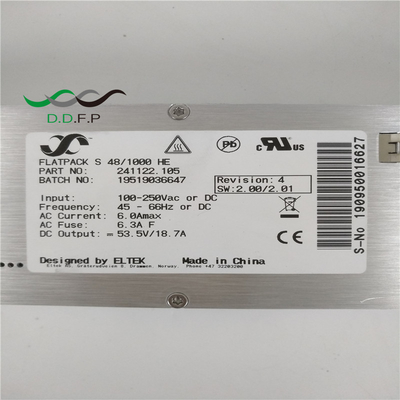

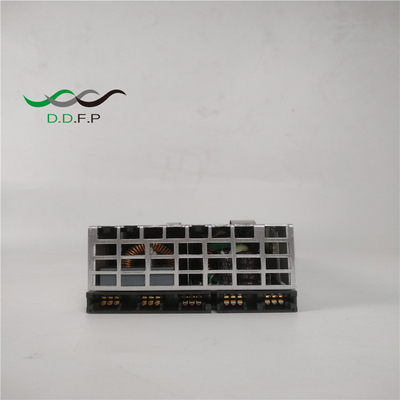

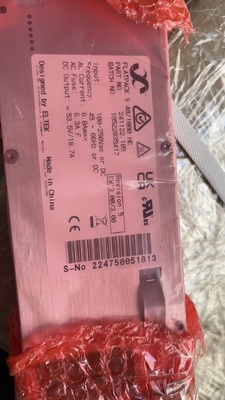

Eltek Flatpack S 48/1000 HE 48V 1000W直流モジュール (P/N: 241122.105) CTOS0301.XXXのために
Flatpack S直線器は,テレコム仕様,高効率,出力時の保護
1Uの高さ,2または3直線器位置の電源ラックで使用される
スマートパックSコントローラとバッテリーと負荷分布で,フラットパックS直線器は2kWから5.4kWまでカバー
最小6リットル未満の空間を消費し,熱を散らす能力が低いアプリケーション
より大きな容量には,9kWの容量を持つ2Uシステムも利用できます
適用:
携帯電話/ワイヤレス
■ ラジオベースステーション/セル
サイト
LTE / 4G / ウィマックス
配送されたアンテナ
システム
· マイクロ波
· ブロードバンド
テレコム - 固定
■電話サーバー
スイッチ
■光ファイバー/FTTX
· マイクロ波
■ケーブル
· ブロードバンド
パラメーター:
| モデル |
|
|
|
| 部品番号 | 241122.105 | 241122.125 | |
| インプットデータ | |||
| 電圧 (名目) | 185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1) | ||
| 電圧 (動作範囲) | 85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1) | ||
| 電流 (最大) @名目入力,全負荷 | 5.9 ARMS | 9.9 ARMS | |
| 頻度 | 45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1) | ||
| パワーファクター | > 0.99 50%以上の負荷で | ||
| 保護 | L & N,バリストールのファイューズ,入力電圧が動作範囲外にある場合,シャットダウン | ||
| 出力データ | |||
| 電圧 (デフォルト) | 53.5 VDC | ||
| 電圧 (調節範囲) | 43.5〜57.6 VDC | ||
| 電源 (最大) @名目入力 | 1000W | 1800W | |
| 電源 @ 85 VAC | 420W | 700W2) | |
| 電流 (最大) @名目入力 | 20.9 A (@VOUT < 48VDC) 37.5 A (@VOUT < 48VDC) | ||
| 待機時間 最大出力 | > 20ms;出力電圧 > 41 VDC > 10ms;出力電圧 > 42 VDC | ||
| 電流共有 (10〜100%の負荷) | 10~100%の負荷から最大電流の ±5% | ||
| 静電圧調節 (10〜100%の負荷) | ±0.5% | ||
| 動的電圧調節 | 負荷変動の10~90%または90~10%で ±5.0%,調節時間 < 50ms | ||
| リップル | < 150 mVPP, 30 MHz 帯域幅 | ||
| 保護 | ORING FET,ショート回路防止,高温保護,超電圧切断 | ||
| 他の仕様 | |||
| 効率性 | 95.5 % | 96 % | |
| 孤立 | 4.0 kVDC - 入力・出力,2.5 kVDC - 入力・地球,710 VDC - 輸出・地球 | 5.0 kVDC - 入力・出力,2.5 kVDC - 入力・地球,710 VDC - 輸出・地球 | |
| 警報: 赤色LED |
低/高入力電圧停止,高/低温停止,直す器 障害,出力の過電圧停止,ファン障害,低出力電圧アラーム,CAN バスの故障 |
||
| 警告: 黄色いLED | 電源減速モードの調整器,リモート出力電流制限が有効,入力電圧範囲外,過電圧で点滅,コントローラとの CAN通信の喪失 | ||
| 通常動作:緑色LED | |||
| MTBF (テルコルディア SR-332 Iss.I 方法 III (a)) | >315 000 (@天候: 25 °C) >300 000 (@天候: 25 °C) | ||
| 動作温度 (5-95% RH n.s. hum) | -40〜+85°C [-40〜+185°F] -40〜+85°C [-40〜+185°F] | ||
| 最大出力電力の減速率は temp / to | 45°C [113°F] / 600W @ 85°C [185°F] 55°C [113°F] / 1000W @ 85°C [185°F] | ||
| 保存温度 | -40 から +85°C (-40 から +185°F),湿度 0 - 99% RH 凝縮しない | ||
| 高さ | 2000m (~6500フィート) 4000m (~13000フィート) | ||
| サイズ[WxHxD] / 体重 | 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54) / < 850 g (1.9 lbs) | ||
| 設計基準 | |||
| 電気安全 | EN 62368- 1:2020+A11:2020IEC 62368- 1:2018UL 62368- 1:2019 IEC 60950- 1:2013 | ||
|
EMC |
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V2. 1. 1, FCC CFR47 部分 15B:2020 (一部) |
||
| 海兵隊 | DNVGL-CG-03393) | ||
|
環境 |
ETSI EN 300 019: 2 - 1 (クラス1.2) & 2 - 2 (クラス2.3) IEC 62040-5-3:2016 第4項の標準運転条件2他の稼働 IEC 62040-5-3:2016 第4項の条件3警告する必要があります EU 2015/863 (RoHS), 2012/19/EU (WEEE), IEC 63000:2018 |
||
* Flatpack S 1U と 2R は利用可能 *
