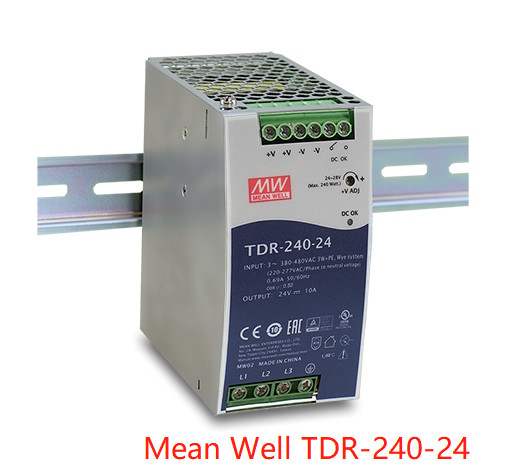

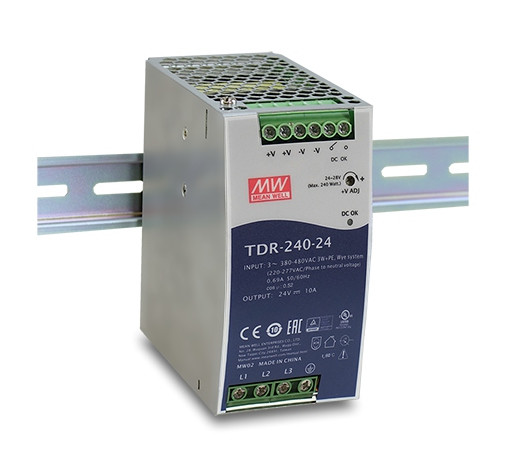

Mean Well 240W スリム三相産業用 DIN レール、PFC機能付き TDR-240 シリーズ TDR-240-24
Mean Well 240W スリム三相産業用 DIN レール、PFC機能付き TDR-240 シリーズ
TDR-240-24 TDR-240-48
金属ケース、スリムサイズ
3φ、340～550VAC 入力
最大94.5%の高効率
内蔵アクティブPFC機能
産業用レール TS-35 / 7.5 または 15 に取り付け可能
内蔵 DC OK リレー接点
技術仕様
| 型番 | TDR-240-24 | TDR-240-48 | ||||
|
出力 |
DC電圧 | 24V | 48V | |||
| 定格電流 | 10A | 5A | ||||
| 電流範囲 | 0～10A | 0～5A | ||||
| 定格電力 | 240W | 240W | ||||
| リップル & ノイズ (最大)注2 | 100mVp-p | 120mVp-p | ||||
| 電圧調整範囲 | 24～28V | 48～55V | ||||
| 電圧許容差注3 | ±1.0% | ±1.0% | ||||
| ラインレギュレーション | ±0.5% | ±0.5% | ||||
| 負荷レギュレーション | ±1.0% | ±1.0% | ||||
| セットアップ、立ち上がり時間 | 2000ms、60ms/400VAC 1500ms、60ms/500VAC (全負荷時) | |||||
| 保持時間 (Typ.) | 20ms / 400VAC 40ms / 500VAC (全負荷時) | |||||
|
入力 |
電圧範囲 注4 | 三相 340～550VAC (L1、L3、FG または L2、L3、FG を接続して二相運転が可能) または 480～780VDC | ||||
| 周波数範囲 | 47～63Hz | |||||
| 力率 (Typ.) | PF≧0.53/400VAC PF≧0.52/500VAC (全負荷時) | |||||
| 効率 (Typ.) | 92% | 92% | ||||
| AC電流 (Typ.) | 0.69A/400VAC 0.6A/500VAC | |||||
| 突入電流 (Typ.) | コールドスタート 50A | |||||
| 漏れ電流 | <2mA > | |||||
|
保護 |
過負荷 | 定格出力電力の105～130% | ||||
| 保護タイプ：定電流制限、3秒後にユニットがヒカップ | ||||||
| 過電圧 | 30～36V | 56～65V | ||||
| 保護タイプ：ヒカップモード、障害状態が除去された後、自動的に回復 | ||||||
| 過温度 | 出力電圧をシャットダウンし、温度が下がると自動的に回復 | |||||
| 機能 | DC OK リレー 接点 定格 (最大) | 60VDC/0.3A、30VDC/1A、30VAC/0.5A (抵抗負荷) | ||||
|
環境 |
動作温度 注5 | -30～+70℃ (「ディレーティングカーブ」を参照) | ||||
| 動作湿度 | 20～95% RH (結露しないこと) | |||||
| 保管温度、湿度 | -40～+85℃、10～95% RH (結露しないこと) | |||||
| 温度係数 | ±0.05%/℃ (0～60℃) | |||||
| 振動 | コンポーネント：10～500Hz、2G 10分/1サイクル、X、Y、Z軸に沿って各60分。取り付け：IEC60068-2-6に準拠 | |||||
| 動作高度注6 | 5000メートル | |||||
| 過電圧カテゴリ | Ⅱ; EN61558、EN50178、EN60664-1、EN62477-1、EN60204-1に準拠; 標高2000メートルまで | |||||
|
安全性とEMC (注7) |
安全規格 | UL61010-1、UL61010-2-201、BS EN/EN61558-1、BS EN/EN61558-2-16、AS/NZS 62368.1、EAC TP TC 004 承認 | ||||
| 耐電圧 | I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | |||||
| 絶縁抵抗 | I/P-O/P、I/P-FG、O/P-FG:>100M オーム / 500VDC / 25℃/ 70% RH | |||||
|
EMCエミッション |
パラメータ | 規格 | テストレベル/注記 | |||
| 伝導 | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | クラスB | ||||
| 放射 | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | クラスB | ||||
| 高調波電流 | BS EN/EN61000-3-2 | クラスA | ||||
| 電圧フリッカー | BS EN/EN61000-3-3 | ----- | ||||
|
EMCイミュニティ |
BS EN/EN55024、BS EN/EN61204-3 | |||||
| パラメータ | 規格 | テストレベル/注記 | ||||
| ESD | BS EN/EN61000-4-2 | レベル4、15KVエア; レベル4、8KV接触 | ||||
| 放射電界 | BS EN/EN61000-4-3 | レベル3 | ||||
| EFT/バースト | BS EN/EN61000-4-4 | レベル3 | ||||
| サージ | BS EN/EN61000-4-5 | レベル4、2KV / ライン間、レベル4、4KV / ライン-アース | ||||
| 伝導 | BS EN/EN61000-4-6 | レベル3 | ||||
| 磁界 | BS EN/EN61000-4-8 | レベル4 | ||||
| 電圧ディップと中断 | BS EN/EN61000-4-11 |
>95% ディップ 0.5 周期、30% ディップ 25 周期 > 95% 中断 250 周期 その他 |
||||
|
MTBF |
1534.9K 時間以上 (Telcordia SR-332(Bellcore)); 215.6K 時間以上 (MIL-HDBK-217F (25℃)) | 寸法 | ||||
| 63*125.2*113.5mm (幅*高さ*奥行き) | 梱包 | |||||
| 1Kg; 12個/13Kg/1.22CUFT | ||||||
