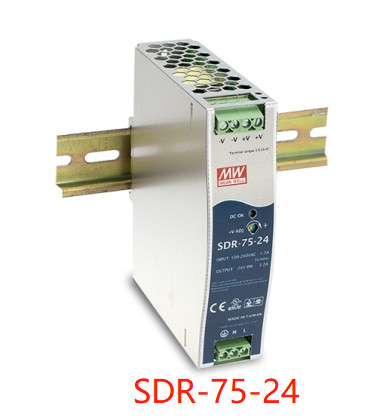

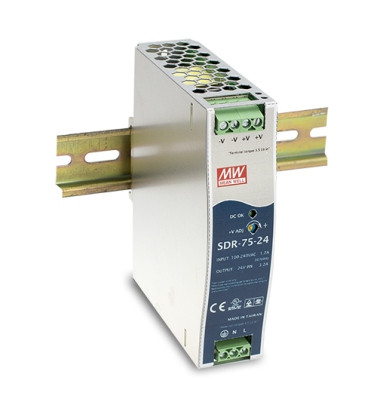

メインウェル ブランド 75W 単発出力 電力供給 SDR-75 シリーズの産業用DINレール
メインウェル ブランド 75W 単発出力 電力供給 SDR-75 シリーズの産業用DINレール
メタルケース 細かいサイズ
1 完全帯域入力 (230VAC SDR-960 専用)
94% 高効率で完全な機能
内蔵アクティブPFC機能 (SDR-75を除く)
産業用レール TS-35 / 7.5 または 15 に組み立て
内蔵DCOKリレーコンタクト (SDR-75を除く)
130%~150%のピーク負荷能力
流通共有機能 (SDR-480P/960)
技術的な
| モデル | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
|
出力 |
DC電圧 | 12V | 24V | 48V |
| 定数流 | 6.3A | 3.2A | 1.6A | |
| 現在の範囲 | 0 ~ 6.3A | 0 ~ 3.2A | 0~1.6A | |
| 定数電源 | 75.6W | 76.8W | 76.8W | |
| ピーク・ストリーム | 9.375A | 4.69A | 2.34A | |
| ピークパワー書き留めて6 | 112.5W (3秒) | |||
| RIPPLEとノイズ (最大)書き留めて2 | 100mVp-p | 100mVp-p | 120mVp-p | |
| 電圧 ADJ 範囲 | 12 ~ 14V | 24 ~ 28V | 48 ~ 55V | |
| 圧容量書き留めて3 | ±1.0% | ±1.0% | ±1.0% | |
| ライン規則 | ±0.5% | ±0.5% | ±0.5% | |
| 負荷規制 | ±1.0% | ±1.0% | ±1.0% | |
| セットアップ,Rise 時間 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC 全負荷で | |||
| タイムを保持する (タイプ) | 80ms/230VAC 20ms/115VAC 全負荷で | |||
|
INPUT |
電圧範囲 書き留めて7 | 88 ~ 264VAC 124 ~ 370VDC [AC/L ((+),AC/N ((-) を接続することでDC入力操作が可能] | ||
| 周波数範囲 | 47~63Hz | |||
| 効率性 (タイプ) | 880.5% | 89% | 90% | |
| AC電流 (タイプ) | 1.4A/115VAC 0.85A/230VAC | |||
| 入力電流 (タイプ) | 30A/115VAC 50A/230VAC | |||
| 流出電流 | <1mA / 240VAC | |||
|
保護 |
オーバーロード | 通常は,110%~150%の定位出力内で3秒以上動作し,その後,O/P電圧をオフに,回復するために再びpowr | ||
| 150 ~ 170%の電源, 3秒以内に自動復元で常流制限,それから3秒後にO/P電圧をオフに,復元するために再びpowr | ||||
| 超電圧 | 14 ~ 17V | 29 ~ 33V | 56 ~ 65V | |
| 保護タイプ: オン/オフ電圧を切断し,復旧のために再電 | ||||
| 超高温 | 100°C±10°C (RTH2) の電源トランジスタのメインの検出 | |||
| 保護タイプ: 温度が下がった後,電圧を停止し,復旧するために再開します. | ||||
|
環境 |
労働時間 | -30~+70°C (下降曲線を参照してください) | ||
| 労働湿度 | 20 ~ 95% RH 凝縮しない | |||
| 保存 期間,湿度 | -40 ~ +85°C, 10 ~ 95% RH | |||
| 期間係数 | ±0.03%/°C (0 ~ 60°C) | |||
| 振動 | コンポーネント:10 ~ 500Hz, 2G 10分/1サイクル, X,Y,Z軸に沿って各60分; 設置: IEC60068-2-6 に準拠 | |||
|
安全性とEMC (注4) |
安全基準 | UL508,TUV BS EN/EN62368-1,AS/NZS 623681, EAC TP TC 004 承認,設計はGLを参照する; (BS EN/EN60204-1を満たす) | ||
| スタンド電圧 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔離耐性 | I/P-O/P,I/P-FG,O/P-FG:>100Mオーム / 500VDC / 25°C/ 70% RH | |||
| EMC エミッション | BS EN/EN55032 (CISPR32) に準拠する.BS EN/EN61204-3Bクラス,BS EN/EN61000-3-2,-3,EAC TP TC 020 | |||
| EMC 免疫 |
BS EN/EN61000-4-2 に適合する3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工業レベル,EAC TP TC 020,SEMI F47 承認 |
|||
|
ほか |
MTBF | 2670.8K hrs min テルコルディア SR-332 (ベルコア) ; 479.8K hrs min MIL-HDBK-217F (25°C) | ||
| DIMENSION サイズ | 32*125.2*102mm (W*H*D) | |||
| 梱包 | 0.51Kg; 28pcs/15.3Kg/1.22CUFT | |||
