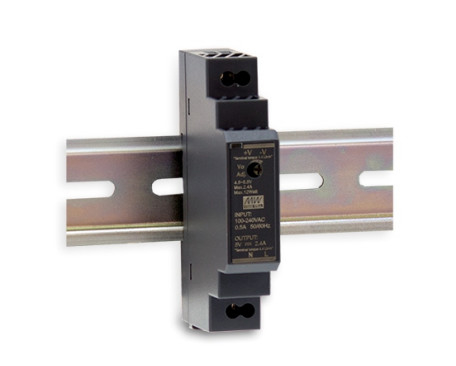

Mean Well HDRシリーズ HDR-15 HDR-30 HDR-60 HDR-100
Mean Well ポータブルタイプ金属エンクロージャ充電器NPB-120-12 NPB-120-24NPB-120-48
モデル
新モデル:
NPB-120 / NPB-240 / NPB-360
旧モデル:
PA-120 / PB-120
標準タイプ 高信頼性 広電圧範囲充電器
より良い放熱のための金属エンクロージャ、低い接触温度を実現
簡単で柔軟な調整:
• フロントパネルから充電電圧を調整可能 (10.5～15.2V、21～30.4V、42～60.8V)
• パネルから充電電流を調整可能 (定格電流の50～100%)
• フロントパネルのDIP S.W.で2または3段階を選択可能
保護: 短絡、過電圧、過温度、バッテリー逆極性
UL/EN62368-1およびIEC60335-1/2-29デュアル認証に準拠
複数のDC出力プラグを選択可能: Anderson、端子台、4ピン電源ピン
技術的情報
| モデル | HDR-15-5 | HDR-15-12 | HDR-15-15 | HDR-15-24 | HDR-15-48 | |||
|
出力 |
DC電圧 | 5V | 12V | 15V | 24V | 48V | ||
| 定格電流 | 2.4A | 1.25A | 1A | 0.63A | 0.32A | |||
| 電流範囲 | 0～2.4A | 0～1.25A | 0～1A | 0～0.63A | 0～0.32A | |||
| 定格電力 | 12W | 15W | 15W | 15.2W | 15.4W | |||
| リップル＆ノイズ (最大)注2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 240mVp-p | |||
| 電圧調整範囲 | 4.5～5.5V | 10.8～13.8V | 13.5～18V | 21.6～29V | 43.2～55.2V | |||
| 電圧許容差注3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| ラインレギュレーション | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| 負荷レギュレーション | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| セットアップ、立ち上がり時間 | 2000ms、80ms/230VAC 2000ms、80ms/115VAC (全負荷時) | |||||||
| 保持時間 (Typ.) | 30ms/230VAC 12ms/115VAC (全負荷時) | |||||||
|
入力 |
電圧範囲 | 85～264VAC (277VAC動作) 120～370VDC (390VDC動作) | ||||||
| 周波数範囲 | 47～63Hz | |||||||
| 効率 (Typ.) | 80% | 85% | 85.5% | 86% | 87% | |||
| AC電流 (Typ.) | 0.5A/115VAC 0.25A/230VAC | |||||||
| 突入電流 (Typ.) | コールドスタート 25A/115VAC 45A/230VAC | |||||||
|
保護 |
過負荷 |
定格出力電力の110～145% | ||||||
|
出力電圧が＜50%の場合、ヒカップモード、障害状態が解消されると自動的に回復 定格出力電圧の50%～100%以内で定電流制限、障害状態が解消されると自動的に回復 |
||||||||
| 過電圧 | 5.75～6.75V | 14.2～16.2V | 18.8～22.5V | 30～36V | 56.5～64.8V | |||
| 保護タイプ: 出力電圧を遮断、ツェナーダイオードによるクランプ | ||||||||
|
環境 |
動作温度 | -30～+70℃ (「ディレーティング曲線」を参照) | ||||||
| 動作湿度 | 20～90% RH (結露しないこと) | |||||||
| 保管温度、湿度 | -40～+85℃、10～95% RH (結露しないこと) | |||||||
| 温度係数 | ±0.03%/℃ (0～50℃) RH (結露しないこと) | |||||||
| 振動 | 10～500Hz、2G 10分/1サイクル、X、Y、Z軸それぞれ60分間; 取り付け: IEC60068-2-6に準拠 | |||||||
| 動作高度 | 2000メートル | |||||||
| 過電圧カテゴリ | Ⅲ; EN61558、EN50178、EN60664-1、EN62477-1に準拠; 高度2000メートルまで | |||||||
|
安全性とEMC (注4) |
安全規格 |
UL62368-1、UL508、TUV BS EN/EN61558-2-16、BS EN/EN61558-1、IEC62368-1、EAC TP TC 004、BSMI CNS14336-1承認; TUV BS EN/EN62368-1を参照して設計 耐電圧 |
||||||
| I/P-O/P:4KVAC | 絶縁抵抗 | |||||||
| I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | EMCエミッション | |||||||
|
パラメータ |
規格 | テストレベル/注記 | 伝導 | |||||
| BS EN/EN61000-4-6 | クラスB | 高調波電流 | ||||||
| BS EN/EN55032(CISPR32)、CNS13438 | クラスB | 高調波電流 | ||||||
| BS EN/EN61000-3-2 | クラスA | 電圧フリッカー | ||||||
| BS EN/EN61000-3-3 | ------- | EMCイミュニティ | ||||||
|
BS EN/EN55024、BS EN/EN55035、BS EN/EN61000-6-2、BS EN/EN61204-3 |
パラメータ | |||||||
| 規格 | テストレベル/注記 | ESD | ||||||
| BS EN/EN61000-4-2 | レベル3、8KVエア; レベル2、4KV接触、基準A | 放射イミュニティ | ||||||
| BS EN/EN61000-4-3 | レベル3、基準A | 磁界 | ||||||
| BS EN/EN61000-4-4 | レベル3、基準A | 磁界 | ||||||
| BS EN/EN61000-4-5 | レベル4、2KV/L-N、基準A | 伝導 | ||||||
| BS EN/EN61000-4-6 | レベル3、基準A | 磁界 | ||||||
| BS EN/EN61000-4-8 | レベル4、基準A | 電圧ディップと中断 | ||||||
| BS EN/EN61000-4-11 | ＞95%ディップ0.5周期、30%ディップ25周期、 |
＞95%中断250周期 その他 |
||||||
|
MTBF |
3724.3K時間以上 Telcordia SR-332 (Bellcore); 1166.1K時間以上 MIL-HDBK-217F (25℃) | 寸法 | ||||||
| 17.5*90*54.5mm (W*H*D) | 梱包 | |||||||
| 78g; 160個/13.5Kg/1.14CUFT | ソリューション | |||||||
