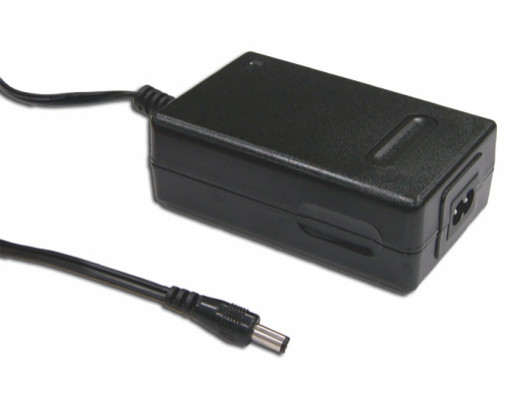

中間の健康な携帯用タイプ アダプターの充電器GC30B GC30E GC30U GC120
クラスII:
クラスI:
プラスチック エンクロージャ、導くより低い接触温度のFanless設計
2つの段階充満（C.C./C.V.）
負荷パワー消費量無し<1w>
AC入口
タイプ:IEC320-C14;Bのタイプ:IEC320-C8;
Eのタイプ:EUのプラグ;Uのタイプ:米国のプラグ
標準的なDCの出力プラグ（任意プラグは利用できる）
保証2年の
技術
| 注文番号。 | GC30B-0P1J | GC30B-1P1J | GC30B-11P1J | GC30B-2P1J | GC30B-4P1J | GC30B-5P1J | GC30B-6P1J | |
|
出力 |
安全モデルいいえ。 | GC30B-0 | GC30B-1 | GC30B-11 | GC30B-2 | GC30B-4 | GC30B-5 | GC30B-6 |
| Note.3のDC電圧セット | 4.2V | 5.6V | 7.2V | 8.4V | 14.3V | 16.8V | 28.6V | |
| 評価される流れ | 4A | 3.99A | 3A | 3A | 2.09A | 1.6A | 1.04A | |
| 現在の範囲 | 0 | 4A | 0 | 3.99A | 0 | 3A | 0 ~3A | 0 | 2.09A | 0 | 1.6A | 0 | 1.04A | |
| 評価される力 | 16.8W | 22.38W | 21.6W | 25.2W | 30W | 27W | 30W | |
| 波立てなさい及び言い触らしなさい（最高。）Note.4 | 50mVp-p | 50mVp-p | 80mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | 150mVp-p | |
| 充満電圧範囲Note.5 | 3.6 | 4.4V | 5 | 5.8V | 6.5 | 7.5V | 7.7 | 8.6V | 13.5 | 14.5V | 16 | 17V | 27.1 | 28.8V | |
| ライン正規Note.6 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| LEDの表示器 | 250mAの緑 < 100mA=""> LED | |||||||
| 組み立て、上昇は、時間を遅らせる | 200ms、50ms、満載の16ms | |||||||
|
入力 |
電圧範囲 | 90 | 264VAC 127 | 370VDC | ||||||
| 周波数範囲 | 47 | 63Hz | |||||||
| 効率（タイプ。） | 55% | 70% | 74% | 76% | 78% | 78% | 80% | |
| AC流れ | 0.7A /100VAC;0.35A/230VAC | |||||||
| 侵入の流れ（最高。） | 40A/230VAC | |||||||
| 漏出流れ（最高。） | 0.25mA /240VAC | |||||||
|
保護 |
積み過ぎ | 90 | 300%の脈打つモード上の110%の定数の現在のモードおよび | ||||||
| 保護タイプ:一定した現在の制限は、障害状況が取除かれた後自動的に回復する | ||||||||
| 終わる電圧 | 110 | 135%は定格出力の電圧を | |||||||
| 保護タイプ:ツェナー ダイオードによるクランプ | ||||||||
| 終わる温度 | IC1_Tj > 130℃ | |||||||
| 保護タイプ:締められたo/pの電圧は、温度がダウン状態になった後自動的に回復する | ||||||||
|
環境 |
働くTEMP。 | 0 | +50℃ （カーブを軽減する負荷を出力するために参照しなさい） | ||||||
| 働く湿気 | 20% |不凝縮90% RH | |||||||
| 貯蔵TEMP。、湿気 | -20 | +85℃、10 | 95% RH | |||||||
| TEMP.係数 | ±0.03%/℃ （0 | 50℃） | |||||||
| 振動 | 10 | 500Hz、2G 10min。/1cycleの60minのための期間。X、YのZの斧に沿って各 | |||||||
|
安全及びEMC |
安全基準 | UL62368-1、CSA22.2、BS EN/EN62368-1、EAC TP TC 004は承認した | ||||||
| 抵抗電圧 | I/P-O/P:3KVAC | |||||||
| 分離の抵抗 | I/P-O/P:100Mのオーム/500VDC/25℃/70% RH | |||||||
| EMCの放出 | BS EN/EN55014-1のクラスBのFCCの部15のクラスB、EAC TP TC 020への承諾 | |||||||
| EMCの免除 | BS EN/EN61000-4-2,3,4,5,6,11の軽工業のレベル、規準A、EAC TP TC 020への承諾 | |||||||
| 他 | 次元 | 108*67*36mm （L*W*H） | ||||||
| パッキング | 309g;54pcs/19kg/カートン | |||||||
| コネクター | プラグ | 標準的なタイプP1J:2.1ψ * 5.5ψ * 11mmの在庫のための音さのタイプ中心の陽性;顧客によって利用できる他のタイプは要求した | ||||||
| ケーブル | 在庫のだけ4.2V~8.4V出力のための標準的なタイプ18Awg UL1185 6ftおよび4ft;顧客によって利用できる他のタイプは要求した | |||||||
| ノート |
充電器の指定のための1.Modificationは別の電池の指定に要求されるかもしれない。細部については電池の売り手そして中間の井戸に連絡しなさい。 2.All変数は230VAC入力で、定格負荷、包囲された25℃ 70% RH指定される。 3.DC電圧:プラグ ターミナル及び0%の負荷によるポイント測定の出力電圧セット。 4.Ripple及び騒音は20MHzで12"の使用によって0.1uf及び47ufコンデンサーによって終わるツイスト ペア測定される。 5.Output充満電圧範囲は0%から100%の定格負荷測定されるから。 6.Line規則は低いラインから定格負荷の高圧線への測定される。 ※の製造物責任の放棄:詳細情報に関しては、https:// www.meanwell.com/serviceDisclaimer.aspxを参照しなさい |
|||||||
