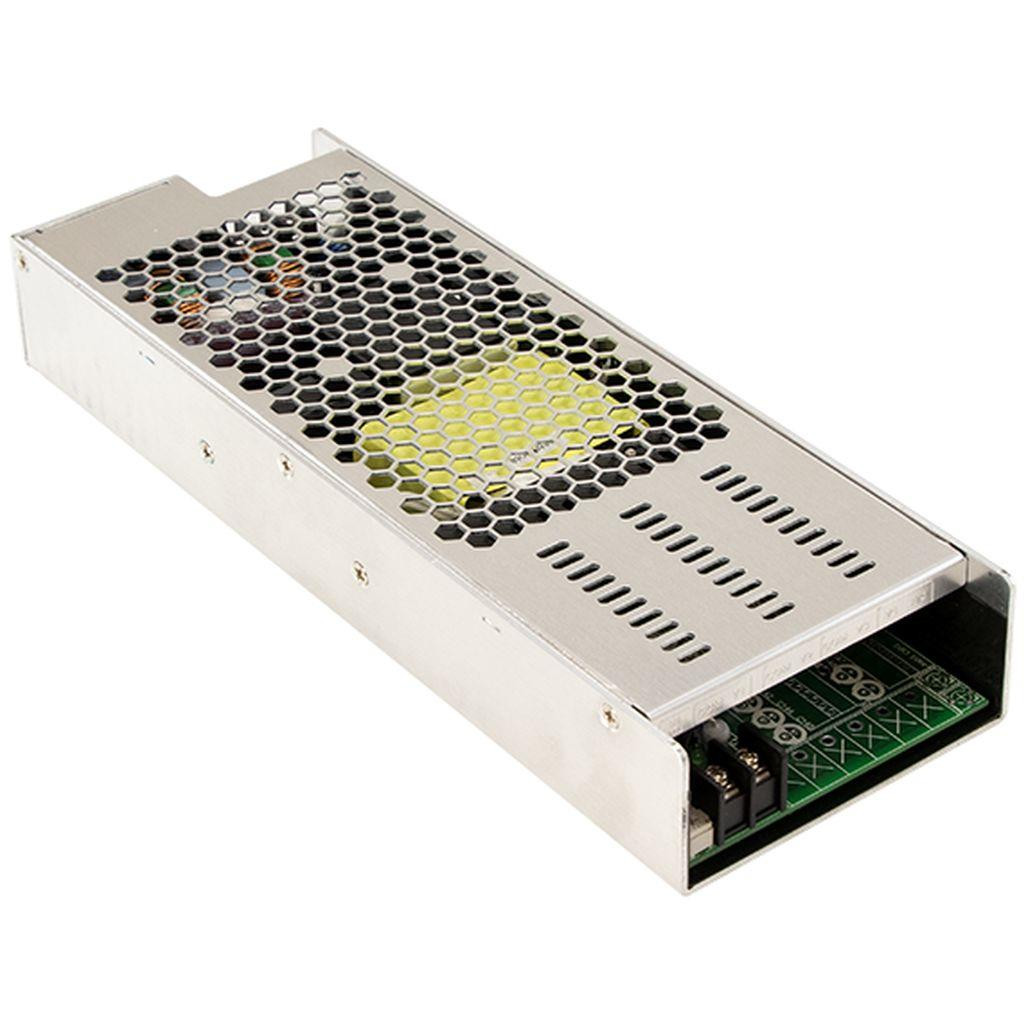

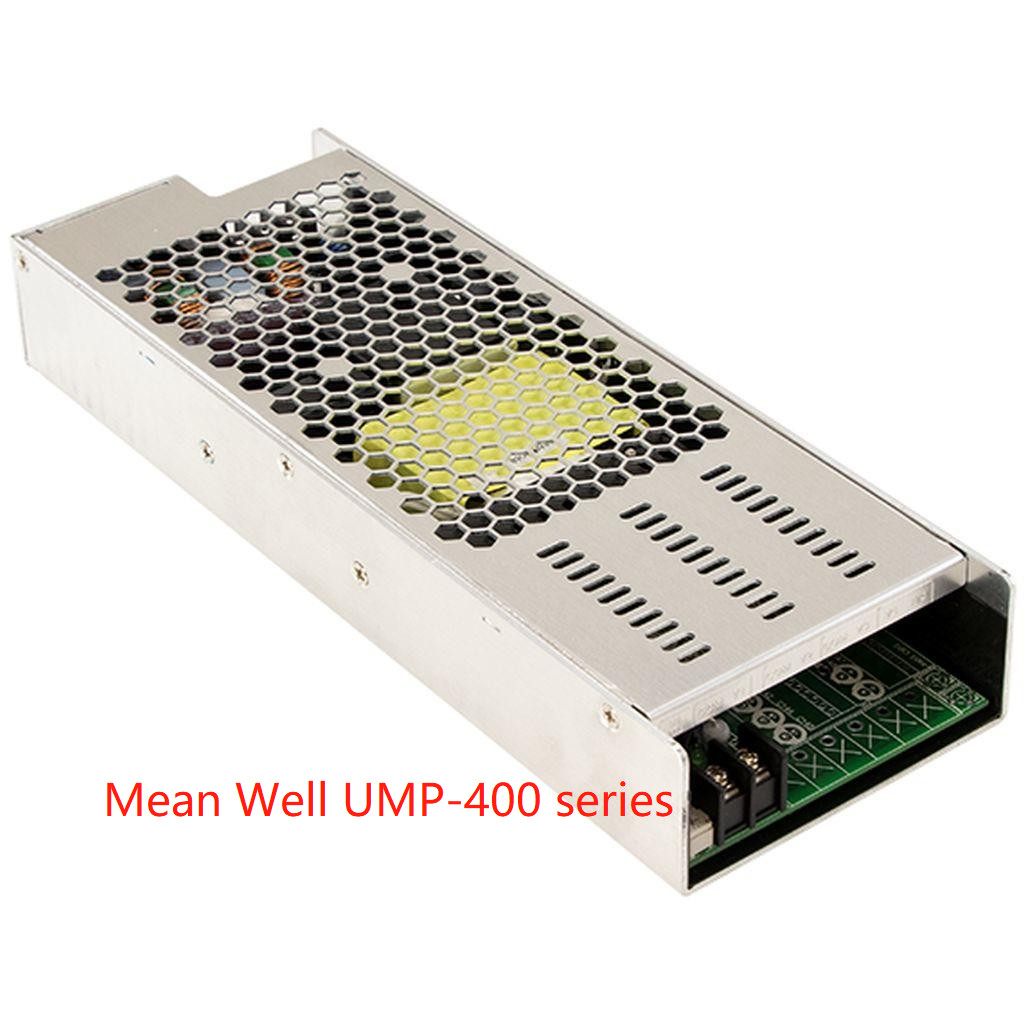

中間の健康なUMPシリーズUMP-400シリーズUMP-400-24 UMP-400-48整流器モジュール
Fan-less、1U設計
DC-DCのモジュール カード（NID35/65/100シリーズ モデル）とのモジュール設計、
単一の柵PSUとして使用することができる
-30からの広い実用温度範囲| +70 ° C
大会OVC IIIの条件
大会2x MOPPの分離の条件、BFのための理想は医療機器を評価した
技術
| モデル | UMP-400-24 | UMP-400-48 | ||||
|
単一の出力 （標準モデル） |
DC電圧 | 24V | 48V | |||
| 評価される流れ | 16.7A | 8.3A | ||||
| 評価される出力電力 | 最高400W。 | |||||
| 電圧ADJ. RANGE | 22.8 | 25.2V | 45.6 | 50.4V | ||||
| 波立てなさい及び言い触らしなさい（最高。）Note.2 | 240mVp-p | 360mVp-p | ||||
| 電圧許容Note.3 | ±1.0% | ±1.0% | ||||
| ライン規則 | ±0.5% | ±0.5% | ||||
| 負荷規則 | ±1.0% | ±1.0% | ||||
| 、上昇時間セットアップしなさい | 1000ms、50ms/230Vac;2000ms、50ms/115Vac | |||||
| 遅らせなさい時間（タイプ。）を | 12ms@230Vac;12ms@115Vac | |||||
|
多数の出力 （任意モデル） |
DC電圧 | CH1出力CH2,3,4のための24Vまたは48V + NID DCモジュール | ||||
| 出力電力を合計しなさい | 出力電力CH2,3,4はNIDの選択によって適用範囲が広い場合もある。結合された力はすべてのチャネル400Wを超過してはならない | |||||
|
入力 |
電圧範囲Note.4 | 90 | 264VAC 127 ~370VDC | ||||
| 周波数範囲 | 47 | 63Hz | |||||
| 力率 | 満載のPF>0.95/230VAC PF>0.98/115VAC | |||||
| 効率（タイプ。）Note.5 | 88.5%の各タイプのわずかな電圧のモジュールが付いている完全な場合の負荷 | |||||
| AC流れ | 2.5A/230VAC 4.7A/115VAC | |||||
| 侵入の流れ | 40A/230VAC 25A/115VAC | |||||
| 漏出流れ | 地球の漏出流れ <300ua> | |||||
|
保護 |
積み過ぎ | 105 | 135%は出力電力を評価した | ||||
| 保護タイプCH1:長い短絡が続けば一定した現在の制限保護（、OTPの行為誘発される）、CH2、CH3、CH4は:しゃっくりモード保護 | ||||||
| 終わる電圧 | 26.4 | 31.2V | 52.8 | 62.4V | ||||
| 保護タイプ:締められたo/pの電圧、回復するべき動力再供給 | ||||||
| 終わる温度 | 締められたo/pの電圧、回復するべき動力再供給 | |||||
|
環境 |
働くTEMP。 | -30 | +70℃ （「カーブ」を軽減することを参照しなさい） | ||||
| 働く湿気 | 20 |不凝縮90% RH | |||||
| 貯蔵TEMP。 | -40 | +85℃ | |||||
| TEMP.係数 | ±0.03%/℃ （0 | 50℃） | |||||
| 振動 | 10~500Hz、2G 10min。/1つの周期、Xに沿う60 min.それぞれ、YのZの斧 | |||||
| 動作高度Note.6 | /OVC 5000メートルのⅡ | |||||
| 終わる電圧GATEGORY | Ⅲ;IEC62368-1に従って;高度2000メートルまで | |||||
|
安全及びEMC （ノート7） |
安全基準 | EAC TP TC 004;UL62368-1のDekraのシールBS EN/EN62368-1は承認した;設計は示すANSI/AAMI ES60601-1、TUV BS EN/EN60601-1、IEC 60601-1 （第3版）を | ||||
| 分離のレベル | 第一次二次:2x MOPPの第一次地球:1x MOPP | |||||
| 抵抗電圧 | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | |||||
| 分離の抵抗 | I/P-O/P、I/P-FG、O/P-FG:100Mのオーム/500VDC/25℃/70% RH | |||||
|
EMCの放出 |
変数 | 標準 | テスト レベル/ノート | |||
| 行なわれる | BS EN/EN55032 （CISPR32）/設計参照しなさいBS EN/EN55011 （CISPR11）を | クラスB | ||||
| 放射される | BS EN/EN55032 （CISPR32）/設計参照しなさいBS EN/EN55011 （CISPR11）を | クラスB | ||||
| 調和的な流れ | BS EN/EN61000-3-2 | クラスA | ||||
| 電圧明滅 | BS EN/EN61000-3-3 | ----- | ||||
|
EMCの免除 |
BS EN/EN55035;設計はBS EN/EN60601-1-2を示す | |||||
| 変数 | 標準 | テスト レベル/ノート | ||||
| ESD | BS EN/EN61000-4-2 | レベル4の8KV空気;レベル4の4KV接触 | ||||
| RF分野 | BS EN/EN61000-4-3 | レベル3、3V/m | ||||
| EFT/は破烈した | BS EN/EN61000-4-4 | レベル3、1KV | ||||
| サージ | BS EN/EN61000-4-5 | レベル4、2KV/Line-FG;1KV/Lineライン | ||||
| 行なわれる | BS EN/EN61000-4-6 | レベル2、3V | ||||
| 磁界 | BS EN/EN61000-4-8 | レベル1、1A/m | ||||
| 電圧すくいおよび中断 | BS EN/EN61000-4-11 |
100%のすくい1の期間、30%のすくい25期間、 100%の中断250期間 |
||||
|
他 |
MTBF | 1428.4K hrs min. Telcordia SR-332 （Bellcore）;187.3K hrs min. MIL-HDBK-217F （25℃） | ||||
| 次元 | 250*89*37mm （L*W*H） | |||||
| パッキング | 0.88Kg;14pcs/13Kg/0.89CUFT | |||||
|
ノート |
1. とりわけ述べられないすべての変数は周囲温度の230VAC入力、定格負荷および25℃で測定される。 2. さざ波及び騒音は0.1μf及び47μf平行コンデンサーによって終わる帯域幅の20MHzで12"の使用によって歪んだ組ワイヤー測定される。 3. 許容:セットアップされた許容、ライン規則および負荷規則を含んでいる。 4. 軽減は低い入力電圧の下で必要かもしれない。軽減のカーブを詳細については点検しなさい。 5. 異なった出力モジュールを取付けることによる効率の変更。 6. fanlessモデルとの3.5℃/1000mと高い動作高度のためのファン モデルとの5℃/1000mの周囲温度の軽減より2000m （6500ft）の。 7. 電源は最終的な装置に取付けられる部品として考慮される。すべてのEMCテストは実行される 単位を厚さの3mmと金属板450mm*450mmに取付ける。最終的な装置はまだ会うこと再確認されなければならない EMCの指令。これらのEMCテストを行う方法の指導のために参照しなさい「構成の電源のEMIテスト」。を http://www.meanwell.com)で利用できる（ ※の製造物責任の放棄:詳細情報に関しては、https:// www.meanwell.com/serviceDisclaimer.aspxを参照しなさい |
|||||
