19インチラック電源システムのためのCMU2シリーズ
システム電源への統合

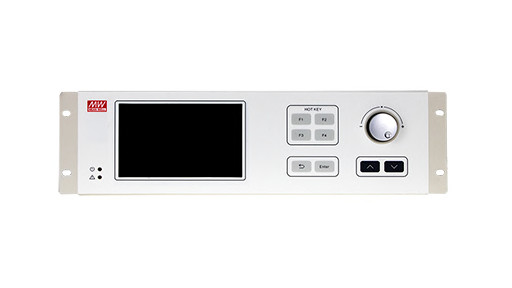

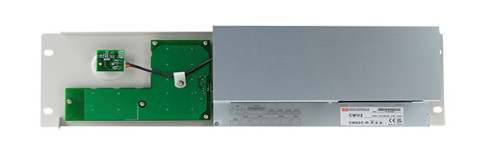

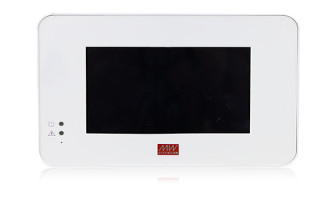

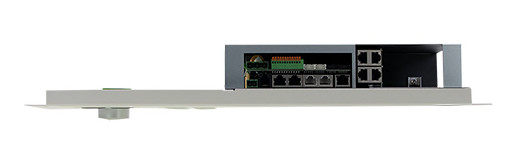

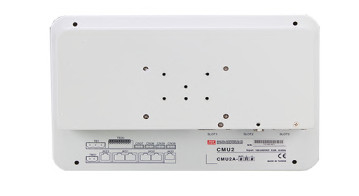

3U 19インチラックマウントとスタンドアロン構成の2つのモデル
7インチタッチパネルとボタンで,現場での操作を簡単にする
オンサイトまたはリモートモニターおよびシステムの制御のためのEthernetポート
選択可能なPMBus,CANbus,RS-485およびRS-232通信プロトコル
ウェブベースのモニター/制御UI
CMU2は電源システムの監視と制御のタスクを実行できる完全にデジタル化されたスマートコントローラであり,CMU2は 7インチLCDタッチパネルを実装し,インテリジェントな操作を達成します.迅速かつスマートな管理のために ウェブモニタリングページを開発しました.
| モデル(注.8) | CMU2 | CMU2 | -R | ||
|
出力 |
液晶ディスプレイ | 各PSUのDC出力電圧,電流,状態を表示する | |||
| LED インディケーター | 緑:電源が入っている/正常 赤:欠陥/異常 | ||||
| リレーコンタクト | 書き留めて4 | 4つのユーザプログラム可能なチャンネル,30V/1A | |||
| アナログ出力 | 書き留めて4 | 5つのユーザプログラム可能なチャンネル 0-10V | |||
| デジタル出力 | 書き留めて4 | 5 ユーザプログラム可能なチャンネル,開いたコレクター信号 | |||
|
INPUT |
電圧の範囲 | 85 ~ 264VAC; 120 ~ 370VDC | |||
| 周波数範囲 | 47~63Hz | ||||
| 現行 | 0.6A / 115VAC 0.4A / 230VAC | ||||
| アナログインプット | 書き留めて4 | 5チャンネル 0-10V 12ビット解像度 | |||
| デジタル入力 | 書き留めて4 | 5 チャネル,開いたコレクター信号 | |||
|
機能 |
監視されている | I/P&O/P 圧,O/P 電流,温度,扇風機回転/分 | |||
| COMM.インターフェイス | 書き留めて1 | PMバス,CANバス,RS-485,RS-232 | |||
| SDカード スロット | SDHC 32GB マックス | ||||
| ファイアウェア更新 | SD カードまたはイーサネット アクセスで更新できます | ||||
| インターフェース言語 | 英語,伝統的な/簡略化された中国語 | ||||
| ログ | データとイベントを記録する | ||||
| ザザザ | アラーム 音が消える | ボタンをクリック&アラーム,ミュート | |||
|
コミュニケーション議定書 |
PMBUS | 書き留めて4 | PMバスV11 | ||
| CANBUS | 書き留めて4 | CANbus 2.0B | |||
| ネットワーク | IEEE802をサポートします.3, 10/100ベースネットワーク | ||||
| 延長カード | 書き留めて1 | 拡張カード | |||
| エーテルネットサポートされている | 議定書 | TCP/IP,NTP,SMTP,モッドバス TCP | |||
| WEB サーバー | システム状態,パラメータ,記録またはダウンロードされているデータ | ||||
|
拡張カード |
PMBUS | 書き留めて7 | 2つのPMBusポート,PMBusV11 | ||
| CANBUS | 書き留めて7 | 2 つの CANBus ポート,CANBus 2.0B | |||
| USB/RS-232/RS-485 | 2つのUSBポート,RS-232ポート,RS-485ポート | ||||
|
ディスプレイ |
液晶パネル |
書き留めて2 |
7インチ TFT LCD,解像度800×480,容量感触パネル | ||
| 設定の詳細は,使用説明書を参照してください. | |||||
|
環境 |
労働時間 | 書き留めて2 | -25 ~ +60°C | ||
| 保存時間 | -40 ~ +60°C | ||||
| 振動 | 10 ~ 500Hz, 2G 10分/1サイクル, X,Y,Z軸に沿って各60分 | ||||
|
安全性とEMC (注4) |
安全基準 | IEC62368-1,BS EN/EN62368-1で承認された | |||
| スタンド電圧書き留めて3 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC | ||||
| 隔離耐性書き留めて3 | O/P-FG:100M オーム / 500VDC / 25°C/ 70% RH | ||||
| EMC エミッション | BS EN/EN55032 (CISPR32) 伝導クラス B,放射線クラス A に準拠; BS EN/EN61000-3-2,-3 | ||||
| EMC 免疫 | BS EN/EN61000-4-2 に適合する3,4,5,6,8,11BS EN/EN61000-6-1 (BS EN/EN50082-2),軽工業レベル,基準A | ||||
|
ほか |
MTBF | 680K hrs ミニ Telcordia TR/SR-332 (Bellcore) ; 75.9K hrs ミニ MIL-HDBK-217F (25°C) | |||
| DIMENSION サイズ | 245*70*164.2mm (L*W*H) | 483.6*66.3*132mm (L*W*H) | |||
| 梱包 | 1.68Kg; 8pcs/14.4Kg/2.14CUFT | 2.16Kg; 6pcs/14Kg/2.91CUFT | |||
| 注記 |
1応募によって異なります 2-20°C以下に凍結する可能性があります. 3CN36,CN37は,O/Pとみなされる. 4信号コネクタのすべての機能:DIN/DOUT,AIN/AOUT,リレー,RS-232,RS-485,PMBus,CANBusはアプリケーションによって定義されています.詳細についてはインストールマニュアルを参照してください.
8. 注文モデルのみ CMU2C-P##,CMU2C-R-P##,CMU2C-C##,CMU2C-R-C##とオプションのCMU2A-#R#が利用できます. ※ 製品責任免責事項:詳細については,https://www.meanwell.com/serviceDisclaimerを参照してください.aspx |
||||
