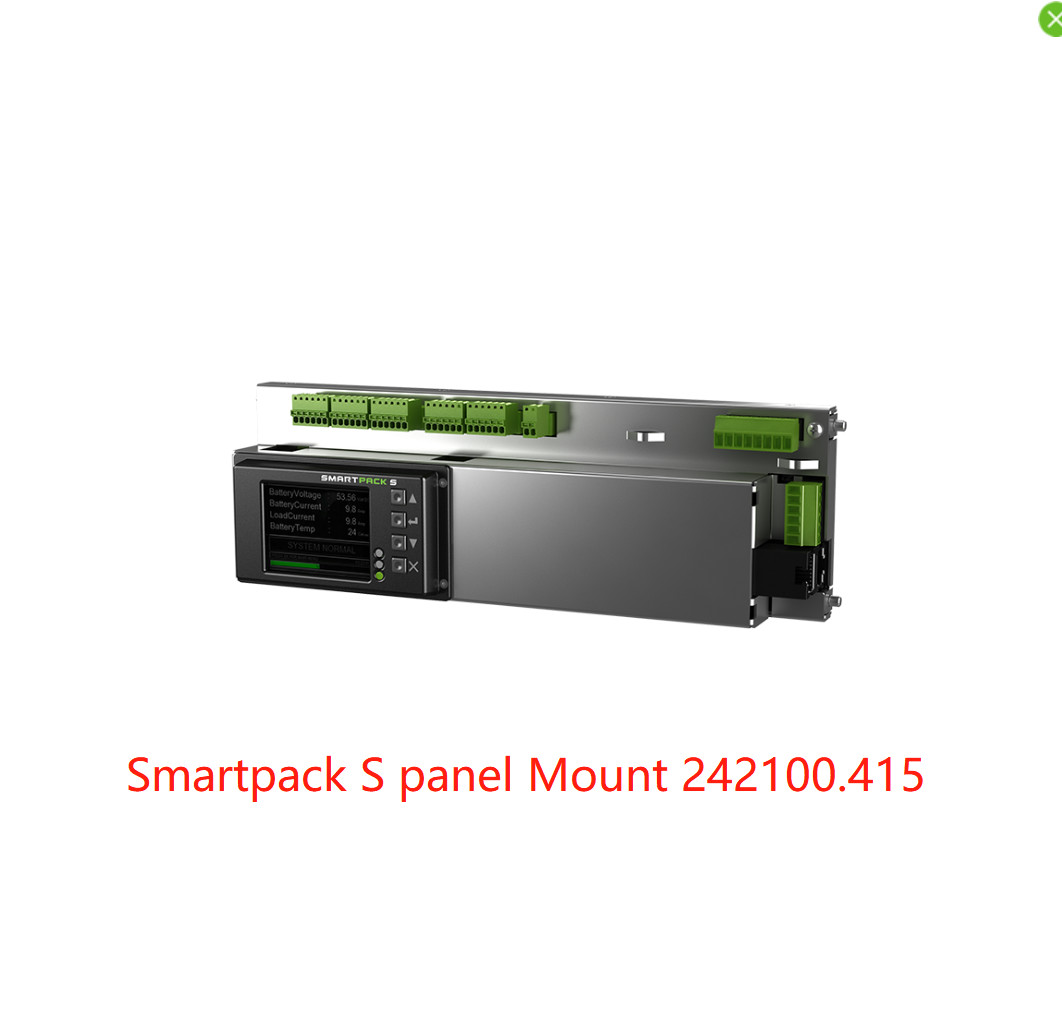

Eltek Smartpack S パネルマウント、SNMP、RS232.RS485によるリモートコントロール用モニタリング (部品番号:242100.415)
Smartpack Sは、中小規模の電気通信および産業用DC電源システムのすべての制御および監視ニーズに対応します。ステータスと構成は、ローカルでディスプレイから、またはイーサネットプラグ経由で、リモートまたはローカルで完全に利用できます。
| 技術仕様 | ||
| モデル | Smartpack S – パネルマウント | |
| 部品番号 | 242100.415 | |
| 入力データ | ||
| 電圧（公称） | 10 - 75 VDC | |
| システム出力接地 | 正、フローティング、負の配電をサポートします。すべての入力はシャントを参照します。 | |
| 消費電力、最大 - リレーが励起されていない最大 - すべてのリレーが励起されている | 3.1W（ディスプレイのスリープ）5.5W（ディスプレイオン） | |
| システム接続 - システムモニター | ||
| 電圧検出、システム電圧サポート | 12 VDC、24VDC、48VDC、60VDC | |
| 電流検出、シャントサポート | 0 - 20mV および 0 - 60mV | |
| バッテリーヒューズ監視 | 補助スイッチNO/NC、プルアップ/プルダウン | |
| 負荷ヒューズ監視 | 補助スイッチNO/NC、ダイオードマトリックスプルアップ/プルダウン | |
| 地絡検出 | シンプルなブリッジ回路検出[許容誤差：±10％、アラーム範囲：25 kΩ – 500kΩ] | |
| ファン速度監視 | タコ検出0 -65000 rpm [入力最大15V] | |
| システム接続 - LVD制御 | ||
| バッテリー切断 | 1（ラッチまたは非ラッチをサポート） | |
| 負荷切断 | 1（ラッチまたは非ラッチをサポート） | |
| 入力と出力 | ||
| デジタル構成、入力#1 -6 |
補助スイッチ：NO/NC 温度（NTCプローブ用） |
|
| アナログ構成、入力#1 -4 |
アナログ電圧[±0 - 10V] ±4-20mA電流測定（外部470kΩ抵抗器経由） |
|
| アナログ構成、入力#5 -6 | アナログ電圧[0 -75V]対称測定 | |
| 出力構成、出力#1 -6（アラーム） |
6xリレー–ドライ/フォームC 設定可能通常開/閉[最大容量75V/2A/60W] |
|
| ファン制御 |
アナログ電圧[0 - 10V]出力電流0 - 20 mA ファン入力インピーダンス最小10 kΩ |
|
| Eltek CANノードで使用可能なCAN電源 | 500mA | |
| ユーザーインターフェース | ||
| ローカル | 2.2インチTFT 65kカラーディスプレイ、QVGA解像度、4つのキー | |
| イーサネットポート |
10/100 BASE-T（HP Auto MDI/MDI-X） IPプロトコル：HTTP / SSL、SNMP v3、MODBUS TCPおよびpComm UDP（PowerSuite） |
|
| シリアルポート |
RJ11コネクタのRS-232およびRS-485 シリアルプロトコル：MODBUS RTU、モデムコールバック/SMSレポート（PSTNまたはGSM）、COMLI、CSCPおよびpComm（PowerSuite） |
|
| 一般仕様 | ||
| 寸法（幅x高さx奥行き*）*パネル背面の奥行き | 232.2 x 76.2 x 33.0 mm（9.1 x 3 x 1.3インチ） | |
| 温度範囲 | 動作 -20～+65℃（-40～149℉） | |
| 設計基準 | ||
| 電気的安全性 | UL 60950 -1-3rd edition、EN 60950 -1-3rd edition | |
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC Part 15 Subpart 109 |
|
| 環境 |
ETSI EN 300 019: 2-1（クラス1.2）、2-2（クラス2.3）および2-3（クラス3.2） ROHS準拠 |
|
