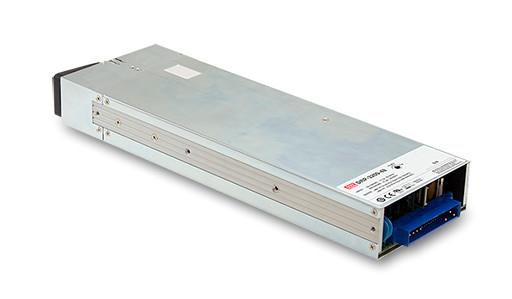

中間の健康なDPRシリーズ3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200
ワット数:
3200
特徴:
完全な棚の取付け可能な前部分の解決:整流器および充電器
控えめな1U
利用できる19インチの棚の棚
技術
| モデル | DRP-3200-24 | DRP-3200-48 | |||
|
出力 |
DC電圧 | 24V | 48V | ||
| 評価される流れ | 133A | 67A | |||
| 現在の範囲 | 0 | 133A | 0 | 67A | |||
| 評価される力 | 3192W | 3216W | |||
| 波立てなさい及び言い触らしなさい（最高。）Note.2、3 | 300mVp-p | 480mVp-p | |||
| 電圧ADJ. RANGE | 23.5 | 30V | 47.5 | 58.8V | |||
| 電圧許容Note.4 | ±1.0% | ±1.0% | |||
| ライン規則 | ±0.5% | ±0.5% | |||
| 負荷規則 | ±0.5% | ±0.5% | |||
| 、上昇時間セットアップしなさい | 1500ms、満載の60ms/230VAC | ||||
| 遅らせなさい時間（タイプ。）を | 満載の75%の負荷9ms/230VACの16ms/230VAC | ||||
|
入力 |
電圧範囲Note.5 | 90 | 264VAC 127 | 370VDC | |||
| 周波数範囲 | 47 | 63Hz | ||||
| 力率（タイプ。） | 満載の0.97/230VAC | ||||
| 効率（タイプ。）Note.6 | 93.5% | 94.5% | |||
| AC流れ（タイプ。）Note.5 | 17A/230VAC | ||||
| 侵入の流れ（タイプ。） | コールド スタート55A/230VAC | ||||
| 漏出流れ | <1> | ||||
|
保護 |
積み過ぎ |
105 | 115%の評価される流れ | |||
| 保護タイプ:一定した現在の制限は5秒後に、O/Pの電圧を締めた。O/Pの電圧落下後で、回復するために発動力を与えなさい | |||||
|
終わる電圧 |
31.5 | 37.5V | 63 | 75V | |||
| 保護タイプ:締められたo/pの電圧、回復するべき動力再供給 | |||||
| 終わる温度 | 締められたo/pの電圧は、温度がダウン状態になった後自動的に回復する | ||||
|
機能 |
プログラム可能な出力された電圧（PV） |
出力電圧の調節は50に正当である|わずかな出力電圧の125%は続くページの機能マニュアルを参照する | |||
| プログラム可能な一定した現在のレベル（PC） | 一定した現在のレベルの調節は20に正当である|評価される流れの100%。続くページの機能マニュアルを参照しなさい | ||||
| 遠隔オン・オフ制御 | 電気的信号か乾接点力によって:電源遮断の短い:開いた。続くページの機能マニュアルを参照しなさい | ||||
| 遠隔感覚 | 0.5Vまで負荷配線の電圧低下を償いなさい。続くページの機能マニュアルを参照しなさい | ||||
| 補助電源 | 5V @ 0.3Aの許容±10%のさざ波150mVp-p、12V @ 0.8Aの許容±10%のさざ波450mVp-p | ||||
| アラーム シグナル | T警報、AC-OKおよびDC-OKのための隔離されたTTL信号の出力。続くページの機能マニュアルを参照しなさい | ||||
|
環境 |
働くTEMP。 | -30 | +70℃ （「カーブ」を軽減することを参照しなさい） | |||
| 働く湿気 | 20 |不凝縮90% RH | ||||
| 貯蔵TEMP。、湿気 | -40 | +85℃、10 |不凝縮95% RH | ||||
| TEMP.係数 | ±0.03%/℃ （0 | 50℃） | ||||
| 振動 | 10 | 500Hz、2G 10min。/1cycle、60min。X、YのZの斧に沿って各 | ||||
|
安全及びEMC （ノート9） |
安全基準 | UL62368-1、CSA C22.2第62368-1、TUV BS EN/EN62368-1、EAC TP TC 004は承認した | |||
| 抵抗電圧 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | ||||
| 分離の抵抗 | I/P-O/P、I/P-FG、O/P-FG:100Mのオーム/500VDC/25℃/70% RH | ||||
|
EMCの放出 |
変数 | 標準 | テスト レベル/ノート | ||
| 行なわれる | BS EN/EN55032 （CISPR32） | クラスB | |||
| 放射される | BS EN/EN55032 （CISPR32） | クラスA | |||
| 調和的な流れ | BS EN/EN61000-3-2 | ----- | |||
| 電圧明滅 | BS EN/EN61000-3-3 | ----- | |||
|
EMCの免除 |
BS EN/EN55024、BS EN/EN61000-6-2 | ||||
| 変数 | 標準 | テスト レベル/ノート | |||
| ESD | BS EN/EN61000-4-2 | レベル3の8KV空気;レベル2の4KV接触 | |||
| 放射される | BS EN/EN61000-4-3 | レベル3 | |||
| EFT/破烈 | BS EN/EN61000-4-4 | レベル3 | |||
| サージ | BS EN/EN61000-6-2 | 2KV/Lineラインの4KV/Line地球 | |||
| 行なわれる | BS EN/EN61000-4-6 | レベル3 | |||
| 磁界 | BS EN/EN61000-4-8 | レベル4 | |||
| 電圧すくいおよび中断 | BS EN/EN61000-4-11 |
>95%のすくい0.5期間、30%のすくい25期間、 >95%の中断250期間 |
|||
|
他 |
MTBF | 535.5K hrs min. Telcordia SR-332 （Bellcore）;44.6K hrs min. MIL-HDBK-217F （25℃） | |||
| 次元 | 325*107*41mm （L*W*H） | ||||
| パッキング | 2.65Kg;4pcs/11.6Kg/0.87CUFT | ||||
| ノート |
1. 特に述べられないすべての変数は周囲温度の230VAC入力、定格負荷および25℃で測定される。 2. さざ波及び騒音は0.1uf及び47uf平行コンデンサーによって終わる帯域幅の20MHzで12"の使用によって歪んだ組ワイヤー測定される。 3. 可変的な負荷の下で出力電圧の適用か平行操作のさざ波は軽いロード状態でSPECより高いかもしれない。それは正常なさざ波のレベルに出力負荷が5%以上あれば戻る。 4. 許容:セットアップされた許容、ライン規則および負荷規則を含んでいる。 5. 軽減は低い入力電圧の下で必要かもしれない。軽減のカーブを詳細については点検しなさい。 6. 効率は75%の負荷で測定される。 7. 、ある特定の作動条件の下で調節する使用PV信号がこの指定で定義される評価にVOをVOのさざ波の騒音わずかに行くかもしれなければ。 8. 出力はO/Pの電圧が次あった後締まる < 80=""> 9. 電源は最終的な装置に取付けられる部品として考慮される。すべてのEMCテストは厚さの1mmと金属板600mm*900mmに単位を取付けることによって実行される。最終的な装置はまだEMCの指令に会うこと再確認されなければならない。これらのEMCテストを行う方法の指導のために参照しなさい「構成の電源のEMIテスト」。をhttp://www.meanwell.com)で利用できる（ 10. fanlessモデルとの3.5℃/1000mと高い動作高度のためのファン モデルとの5℃/1000mの周囲温度の軽減より2000m （6500ft}。 ※の製造物責任の放棄:詳細情報に関しては、https://www.meanwell.com/serviceDisclaimer.aspxを参照しなさい |
||||
