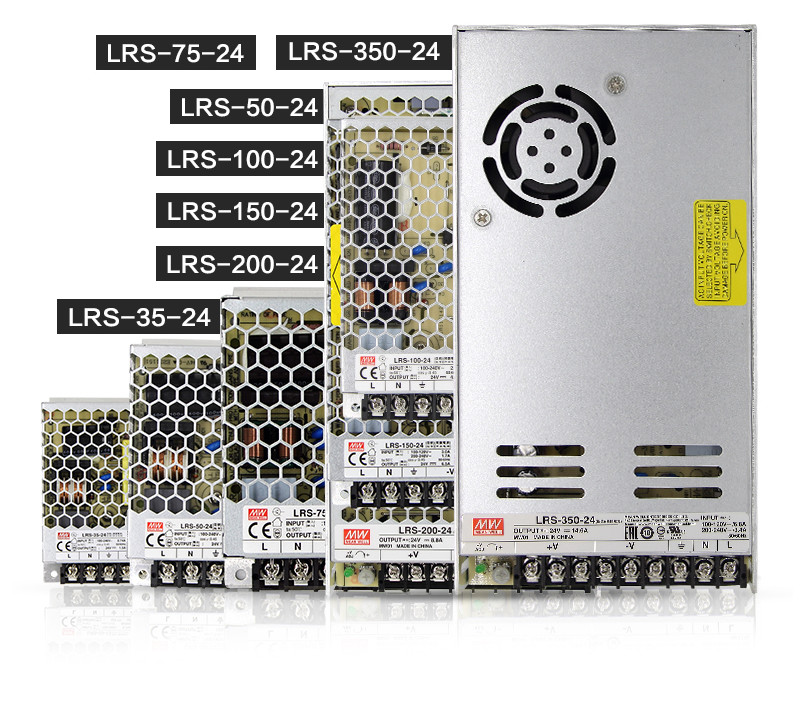

Mean Well LRSシリーズ整流器 75W シングル出力スイッチング電源 LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
特徴：
用途：
説明：

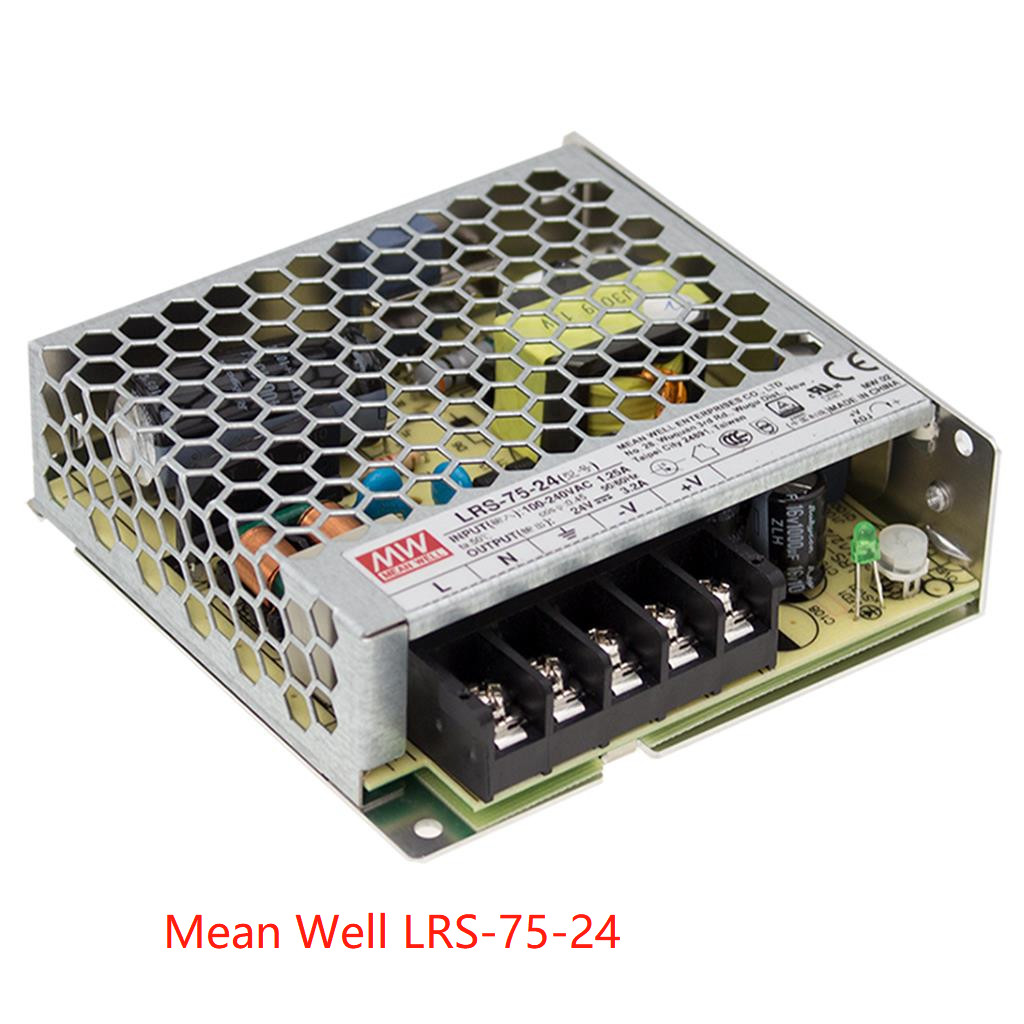

LRS-75シリーズは、30mmのロープロファイル設計の75Wシングル出力密閉型電源です。85-264Vacのフルレンジ入力を採用し、全シリーズは5V、12V、15V、24V、36V、48Vの出力電圧ラインを提供します。
最大91.5％の高効率に加えて、金属メッシュケースの設計により、LRS-75の放熱性が向上し、全シリーズはファンなしで-30℃から70℃で動作します。
非常に低い無負荷時消費電力（0.3W未満）を提供し、エンドシステムが世界中のエネルギー要件を容易に満たすことができます。
LRS-75は、完全な保護機能と5G耐振動能力を備えています。
国際安全規制に準拠しています。
LRS-75シリーズは、さまざまな産業用途向けの高性能電源ソリューションとして機能します。
技術仕様
| モデル | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
|
出力 |
DC電圧 | 5V | 12V | 15V | 24V | 36V | 48V |
| 定格電流 | 14A | 6A | 5A | 3.2A | 2.1A | 1.6A | |
| 電流範囲 | 0〜14A | 0〜6A | 0〜5A | 0〜3.2A | 0〜2.1A | 0〜1.6A | |
| 定格電力 | 70W | 72W | 75W | 76.8W | 75.6W | 76.8W | |
| リップル＆ノイズ（最大）注2 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 電圧調整範囲 | 4.5〜5.5V | 10.2〜13.8V | 13.5〜18V | 21.6〜28.8V | 32.4〜39.6V | 43.2〜52.8V | |
| 電圧許容誤差 注3 | ±2.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | |
| ラインレギュレーション注4 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 負荷レギュレーション注5 | ±1.0％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| セットアップ、立ち上がり時間 | 500ms、30ms/230VAC 500ms、30ms/115VAC（全負荷時） | ||||||
| 保持時間（Typ.） | 60ms/230VAC 12ms/115VAC（全負荷時） | ||||||
|
入力 |
電圧範囲 | 85〜264VAC 120〜373VDC | |||||
| 周波数範囲 | 47〜63Hz | ||||||
| 効率（Typ.） | 86.5％ | 89％ | 89％ | 90％ | 91.5％ | 91.5％ | |
| AC電流（Typ.） | 1.4A/115VAC 0.85A/230VAC | ||||||
| 突入電流（Typ.） | コールドスタート65A/230VAC | ||||||
| 漏れ電流 | <0.75mA / 240VAC | ||||||
|
保護 |
過負荷 | 110〜150％定格出力電力 | |||||
| 保護タイプ：ヒカップモード、障害状態が解消されると自動的に回復 | |||||||
| 過電圧 | 5.75〜6.75V | 13.8〜16.2V | 18.75〜21.75V | 28.8〜33.6V | 41.4〜48.6V | 55.2〜64.8V | |
| 保護タイプ：出力電圧をシャットダウンし、再通電して回復 | |||||||
|
環境 |
動作温度 | -30〜+70℃（「ディレーティングカーブ」を参照） | |||||
| 動作湿度 | 20〜90％RH（結露しないこと） | ||||||
| 保管温度、湿度 | -40〜+85℃、10〜95％RH（結露しないこと） | ||||||
| 温度係数 | ±0.03％/℃（0〜50℃） | ||||||
| 振動 | 10〜500Hz、5G 10分/1サイクル、各軸X、Y、Zに沿って60分 | ||||||
| 過電圧カテゴリ |
Ⅱ; BS EN/EN61558、BS EN/EN50178、BS EN/EN60664-1、BS EN/EN62477-1に準拠 高度2000メートルまで |
||||||
|
安全性＆EMC （注8） |
安全規格 |
UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、BS EN/EN61558-1/-2-16、CCC GB4943.1、BSMI CNS14336-1、EAC TP TC 004、AS/NZS 62368.1（CBによる）、KC K60950-1（LRS-75-12/24のみ）、BIS IS13252（Part1）： 2010/IEC 60950-1：2005承認済み |
|||||
| 耐電圧 | I/P-O/P：4KVAC I/P-FG：2KVAC O/P-FG：1.25KVAC | ||||||
| 絶縁抵抗 | I/P-O/P、I/P-FG、O/P-FG：100Mオーム/500VDC / 25℃/ 70％RH | ||||||
| EMCエミッション | BS EN/EN55032（CISPR32）クラスB、BS EN/EN55014、BS EN/EN61000-3-2、-3、GB/T 9254、BSMI CNS13438、EAC TP TC 020、KC KN32、KN35（LRS-75-12/24のみ）に準拠 | ||||||
| EMCイミュニティ |
BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN61000EAC TP TC 020、KC Kn32、 KN35（LRS-75-12/24のみ）に準拠 |
||||||
|
その他 |
MTBF | 3334.3K時間以上 Telcordia SR-332（Bellcore）; 667.2K時間以上 MIL-HDBK-217F（25℃） | |||||
| 寸法 | 99*97*30mm（L*W*H） | ||||||
| 梱包 | 0.25Kg; 45個/ 12.25Kg/ 0.77CUFT | ||||||
| 注 |
1. 特に明記されていないすべてのパラメータは、230VAC入力、定格負荷、周囲温度25℃で測定されています。 2. リップル＆ノイズは、0.1uf＆47ufの並列コンデンサで終端された12インチのツイストペアワイヤを使用して、20MHzの帯域幅で測定されます。 |
||||||
| 3. 許容誤差：セットアップ許容誤差、ラインレギュレーション、負荷レギュレーションが含まれます。 | |||||||
| 4. ラインレギュレーションは、定格負荷で低ラインから高ラインまで測定されます。 | |||||||
| 5. 負荷レギュレーションは、0％から100％定格負荷まで測定されます。 | |||||||
| 6. セットアップ時間の長さは、コールドファーストスタートで測定されます。電源を非常に速くON/OFFすると、セットアップ時間が増加する可能性があります。 | |||||||
| 7. 動作高度が2000m（6500ft）を超える場合は、周囲温度のディレーティング5℃/1000mが必要です。 | |||||||
| 8. 電源は、最終的な機器に組み込まれるコンポーネントと見なされます。すべてのEMCテストは、厚さ1mmの360mm*360mmの金属板に取り付けて実行されています。最終的な機器がEMC指令にまだ準拠していることを再確認する必要があります。これらのEMCテストの実行方法については、「コンポーネント電源のEMIテスト」を参照してください。 | |||||||
| （http://www.meanwell.comで入手可能） | |||||||
| ※ 製品責任の免責事項：詳細については、https:// | |||||||
| www.meanwell.com/serviceDisclaimer.aspxを参照してください。 | |||||||
