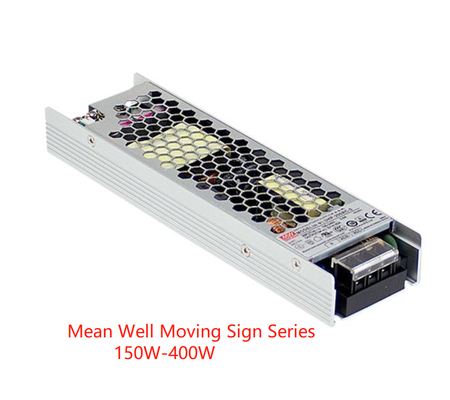

PFC LSP-150 HSP-200 UHP-200A HSP-300の中間の健康な移動印シリーズ150W- 400W単一の出力
PFC LSP-150 HSP-200 UHP-200A HSP-300の中間の健康な移動印シリーズ150W- 400W単一の出力
軽量および控えめ
高性能の移動印の塗布のために適した
等角のコーティング（HSP、HDP、NEL、HSNシリーズ）
雨しぶき（ERPシリーズ）に対する半鉢植え、設計
Parametets:
| モデル | LSP-160 -3.3 | LSP-160 -4.2 | LSP-160 -5 | LSP-160-12 | LSP-160-24 | LSP-160-36 | LSP-160-48 | |
|
出力 |
DC電圧 | 3.3V | 4.2V | 5V | 12V | 24V | 36V | 48V |
| 評価される流れ | 32A | 32A | 32A | 13.5A | 6.75A | 4.5A | 3.4A | |
| 評価される力（対流） | 105.6W | 134.4W | 160W | 162W | 162W | 162W | 163.2W | |
| 波立てなさい及び言い触らしなさい（最高。）Note.2 | 200mVp-p | 200mVp-p | 200mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 300mVp-p | |
| 電圧ADJ. RANGE | 3.2~3.5V | 4~4.5V | 4.7~5.3V | 11.4~12.6V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | |
| 電圧許容Note.3 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| ライン規則 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | |
| 負荷規則 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 、上昇時間セットアップしなさい | 2000ms、80ms/230VAC 3000ms、満載の80ms/115VAC | |||||||
| 遅らせなさい時間（タイプ。）を | 10ms/230VAC 10ms/115VAC | |||||||
|
入力 |
電圧範囲Note.4 | 100 | 264VAC 141 | 370VDC | ||||||
| 周波数範囲 | 47 | 63Hz | |||||||
| 力率（タイプ。） | 満載のPF≥0.94/230VAC PF≥0.98/115VAC | |||||||
| 効率（タイプ。） | 87.5% | 88.5% | 89.5% | 92.5% | 93.5% | 93.5% | 93.5% | |
| AC流れ（タイプ。） | 2.2A/115VAC 1.1A/230VAC | |||||||
| 侵入の流れ（タイプ。） | コールド スタート45A/115VAC 85A/230VAC | |||||||
| 漏出流れ | <0> | |||||||
|
保護 |
短絡 | しゃっくりの保護は、障害状況が取除かれた後自動的に回復する | ||||||
| 積み過ぎ | 110~140%は出力電力を評価した | |||||||
| 保護タイプ:一定した現在の制限は、負荷の連続的な増加障害状況が取除かれた後しゃっくりの保護、自動的に回復するである | ||||||||
|
終わる電圧 |
3.8~ 4.6V | 4.62 | 5.46V | 5.75 | 6.75V | 13.2 | 15.6V | 26.4 | 31.2V | 39.6 ~46.8V | 52.8 | 62.4V | |
| 保護タイプ:締められたO/Pの電圧、回復するべき動力再供給 | ||||||||
| 終わる温度 | 締められたO/Pの電圧、温度の後で回復するべき動力再供給はダウン状態になる | |||||||
|
機能 |
現在の共有 | 機能マニュアルを参照しなさい | ||||||
| DCの良い信号 | 接触の評価（。最高）:15Vdc/10mA抵抗負荷 | |||||||
|
環境 |
働くTEMP。 | -30 | +70℃ （「カーブ」を軽減することを参照しなさい） | ||||||
| 働く湿気 | 20 |不凝縮90% RH | |||||||
| 貯蔵TEMP。、湿気 | -40 | +85℃、10 |不凝縮95% RH | |||||||
| TEMP.係数 | ±0.03%/℃ （0 | 50℃） | |||||||
| 振動 | 10 | 500Hz、5G 10min。/1cycle、60min。X、YのZの斧に沿って各 | |||||||
|
安全及びEMC （Note.6） |
安全基準 | UL62368、TUV BS EN/EN62368、CCC GB4943、EAC TP TC 004、BSMI CNS14336-1は、設計示すBS EN/EN60335-1を承認した | ||||||
| 抵抗電圧 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||
| 分離の抵抗 | I/P-O/P、I/P-FG、O/P-FG:100M Ohms/500VDC/25℃/70%RH | |||||||
| EMCの放出 | BS EN/EN55032、GB9254のクラスB、BS EN/EN55014、BS EN/EN61000-3-2への承諾、- 3、EAC TP TC 020、BSMI CNS13438 | |||||||
| EMCの免除 | BS EN/EN61000-4-2,3,4,5,6,8,11への承諾;BS EN/EN61000-6-2 （BS EN/EN50082-2）、重工業のレベル、EAC TP TC 020 | |||||||
|
他 |
MTBF | 2092.7K hrs min. Telcordia TR/SR-332 （Bellcore）;282.7K hrs min. MIL-HDBK-217F （25℃） | ||||||
| 次元 | 194*55*20mm （L*W*H） | |||||||
| パッキング | 0.356kg;30pcs/11.68kg/0.6CUFT | |||||||
|
ノート |
1. 特に述べられないすべての変数は周囲温度の230VAC入力、定格負荷および25℃で測定される。 2. さざ波及び騒音は0.1uf及び47uf平行コンデンサーによって終わる帯域幅の20MHzで12"の使用によって歪んだ組ワイヤー測定される。 3. 許容:セットアップされた許容、ライン規則および負荷規則を含んでいる。 4. 軽減は低い入力電圧の下で必要かもしれない。軽減のカーブを詳細については点検しなさい。 5. 5℃/1000mの周囲温度の軽減はである大きい動作高度のために必要より2000m （6500ft）の 6. 電源は最終的な装置に取付けられる部品として考慮される。最終的な装置はことそれ再確認されなければならない まだEMCの指令に会う。これらのEMCテストを行う方法の指導のために参照しなさい「構成の電源のEMIテスト」。を http://www.meanwell.com)で利用できる（ ※の製造物責任の放棄:詳細情報に関しては、https:// www.meanwell.com/serviceDisclaimer.aspxを参照しなさい |
|||||||
解決
私達はサイトの調査書を含む完全な解決を提供したり、電話会社のための顧客の要求、テクニカル サポートおよび中国を出入りして保守サービスに従って専門の計画を提案する。私達に世界中で信頼されたパートナーの有能なチームそしてネットワークがある。
FAQ:
1. いかに質を制御するか。
:郵送物の前のすべてのプロダクトはプロダクトの質を保障する模倣された使用法のシナリオ、負荷および満載および現在の共有テストである。
2. あなたの最低順序量は何であるか。
:最低順序量がないし、1つはまたすることができる。唯一の相違は価格およびスケジュールである。
3. あなたの会社をもたらすことができるか。
:私は非常に名誉を与えられる。私は私達の会社情報に広範囲および直接導入を与えるために会社の紹介文書を後で送る。
4. あなたの会社の利点は何であるか。
:供給、異なった解決を提供する顧客の異なった必要性に別に従って提供される適用範囲が広いのそれに続く更新のための十分な目録および供給の保証。
5. 私はサンプルを送ってもいいか。価格と共に私にそれを報告しなさいか。
:サンプルを送ることができるサンプルは大きい自尊心に応じてあり、貨物はあなたによって耐えられる必要がある。
6. いかに質の問題のあなたの会社の取り引きをしなさいか。
:私達の会社はずっとほぼ10年間この企業をしている。それに既にある特定の評判があってしまった。私達は注意深くそれを分析する。それが全く私達の質問題なら、私達のサービス チームである役立って幸せ心配の後で請負契約に従って事をし、決して許可しなかった持っていることを安心できる。
7質についての何か。
:新しいパッケージと元の100%。私達は各項目を前に掲示した良質の各項目を確かめるためにテストする。
8保証のための何か月か。
:1年の品質保証
9劣ったを取扱う方法を-質の商品か。
:商品は保証の時間内のあらゆる悪い良質品のためのポスト料金の私達の充満とポストである場合もある。
