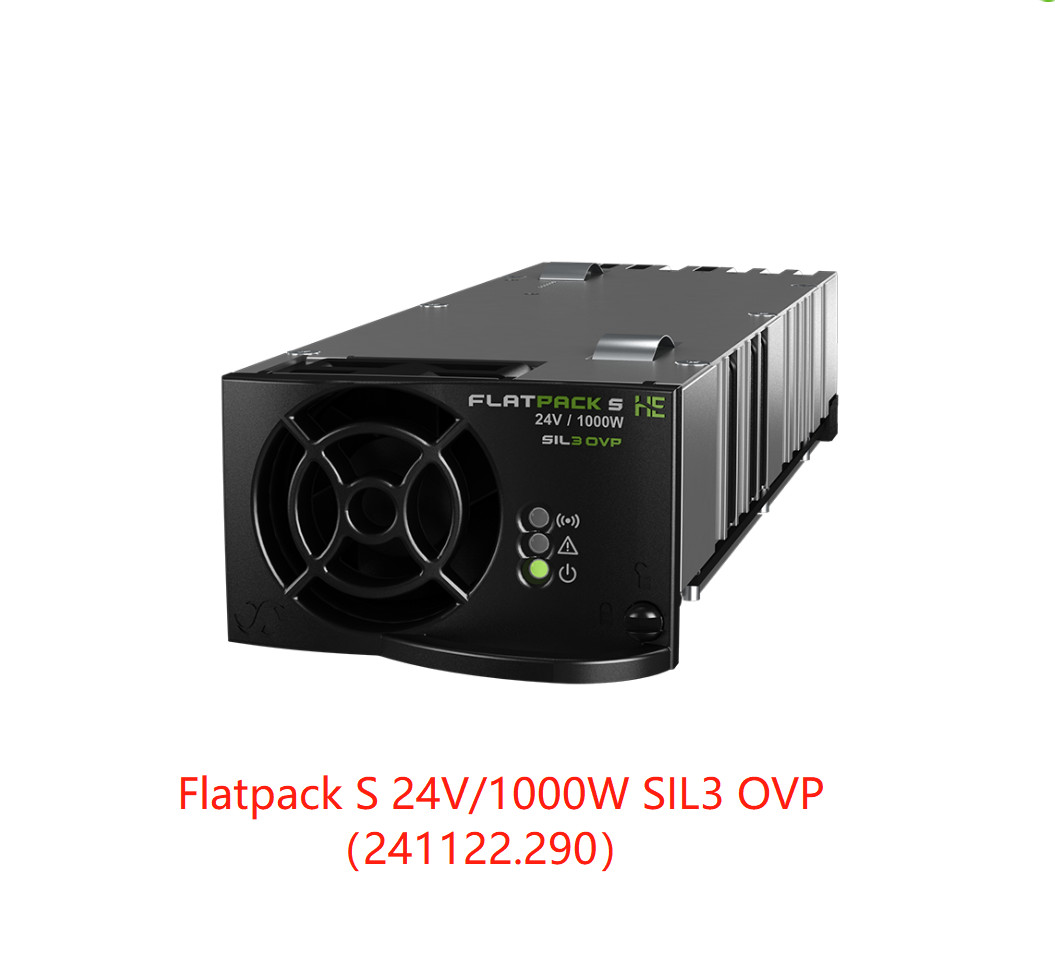

Eltekの整流器モジュールFlatpack S 24V/1000W SIL3 OVP （部品番号:241122.209）
Flatpack Sは深いハウジング小さい210のmmのの高い発電密度、広い温度較差およびすばらしい信頼性を提供する。Flatpack S 24V/1000W SIL3 OVPは目標とされた安全であり、SILを要求する沖合いおよび加工産業のオートメーション システム（SAS）はDCの出力の過電圧の保護を評価した。
Smartpack Sのコントローラー、Flatpack Sの整流器カバー2、18リットル以下最低スペースを使用して8kW適用にで使用されるおよび低熱消滅の3U棚。
変数:
| モデル | 24/ 1000 SIL3 OVP |
| 部品番号 | 241122.290 |
| 入力データ | |
| 電圧（体言） | 230ボルトAC DC |
| 電圧（フル パワー） | 185 - 275ボルトAC DC |
| 電圧（フル パワー、減らされて力率） | 275 - 305ボルトAC DC |
| 電圧（減らされた力、線形軽減） | 85 - 185ボルトAC DC |
| 頻度（体言/範囲） | 45 - 66のHz/0 Hz |
| 現在（最高） | 5.9 RMS |
| 力率 | > 50%の負荷または多くの0.99 |
| 保護 | 305のV AC/300ボルトDCの上のそして85V AC DCの下のヒューズそして操業停止 |
| アウトプット データ | |
| 電圧（デフォルト） | 26.7 V DC |
| 電圧（調節可能な範囲） | 21.5 - 28ボルトDC |
| 力（最高）の@わずかな入力 | 1000のW |
| 力@ 85 VAC | 420 W |
| 現在の（最高） @わずかな入力 | 41.7 A （@Vの出口 < 24="" VDC=""> |
| 現在の共有（10 - 100%の負荷） | 10からの100%の負荷への最高の流れの±5% |
| 静的な電圧調整（10 - 100%の負荷） | ±0.5% |
| 動的電圧調整 | 10-90%か90-10%負荷変化のための±5.0%、規定時間 < 50ms=""> |
| 時間を遅らせなさい | >20ms;出力電圧> 41ボルトDC |
| さざ波 | < 200="" mV="" peak="" to="" peak=""> |
| 保護 | Oリングのダイオード、短絡の証拠および高温保護の妨害 |
| 過電圧の保護、SIL3変数 |
•保護レベル:30V•PFD = TBS •証拠テスト間隔:15年•SFF = TBS •二重構成の失敗を扱う |
| 他の指定 | |
| 効率の@わずかな入力 | 92.50% |
| 分離 | 3.0 kVAC -出力、AC 1.5 kVのへの入力-地球及びDC 0.5 kVのへの入力-埋まるべき出力 |
| 警報:赤いLED |
低い本管の操業停止、高低の温度の操業停止、整流器の失敗、過電圧 出力、ファンの失敗、低電圧警報、缶バス失敗の操業停止 |
| 警告:黄色いLED |
活動化させる力の整流器モード、遠隔電池の現在の限界を入れられた電圧はからの軽減する 過電圧で点滅する範囲 |
| 正常運営:緑LED | |
| 潜在的な警報リレー（ノーマル・オープン） |
荷を積まれる警報、本管の運転休止および>40%で（1+1システムの重複を保障する）いつ開く コントローラーに接続されなくて |
| 正常（動くモジュール）:緑LED " on " | |
| 音響の騒音 | < 46dBA="" at="" nominal="" input="" and="" full="" load=""> |
| MTBF （Telcordia SR-332問題私（a）方法III） | >300 000 （@ Tambient:25 °C） |
| 実用温度 |
-40 +85°C （-40に+185°F）の湿気不凝縮に5 - 95% RH 出力電力1000W @ 45°Cからの線形を軽減する（113°F） 400W @ 85°C （185°F）に |
| 保管温度 | -40 +85°C （- 40から+185°F）の湿気不凝縮0 -に99% RH |
| 次元[WxHxDの]/重量 | 72 x 41.5 x 210mm （2.83 x 1.63 x 8.27"）/ < 1="" kg=""> |
| 設計基準 | |
| 電気安全 | UL 60950-1、EN 60950-1、IEC 61508 |
| 海兵隊員 | DNV-OS-D202、Ch.2 Sec.4 （DNV2.4）:温度Cl.B、湿気Cl.B、振動Cl.A、EMC Cl.B1） IEC 60945第4の版 |
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1/-2/-3/-4/-5 FCCの部15の下位区分109 |
| 環境 |
ETSI EN 300 019: 2-1 （クラス1.2）、2-2 （クラス2.3）及び2-3 （クラス3.2） 迎合的なRoHS （2011/65/EU）およびWEEE （2002/96/欧州共同体） |
| 1) クラスBは要求する入力（p/n 241120.930）の外的なフィルターを | |
解決
私達はサイトの調査書を含む完全な解決を提供したり、電話会社のための顧客の要求、テクニカル サポートおよび中国を出入りして保守サービスに従って専門の計画を提案する。私達に世界中で信頼されたパートナーの有能なチームそしてネットワークがある。
FAQ:
1. いかに質を制御するか。
:郵送物の前のすべてのプロダクトはプロダクトの質を保障する模倣された使用法のシナリオ、負荷および満載および現在の共有テストである。
2. あなたの最低順序量は何であるか。
:最低順序量がないし、1つはまたすることができる。唯一の相違は価格およびスケジュールである。
3. あなたの会社をもたらすことができるか。
:私は非常に名誉を与えられる。私は私達の会社情報に広範囲および直接導入を与えるために会社の紹介文書を後で送る。
4. あなたの会社の利点は何であるか。
:供給、異なった解決を提供する顧客の異なった必要性に別に従って提供される適用範囲が広いのそれに続く更新のための十分な目録および供給の保証。
5. 私はサンプルを送ってもいいか。価格と共に私にそれを報告しなさいか。
:サンプルを送ることができるサンプルは大きい自尊心に応じてあり、貨物はあなたによって耐えられる必要がある。
6. いかに質の問題のあなたの会社の取り引きをしなさいか。
:私達の会社はずっとほぼ10年間この企業をしている。それに既にある特定の評判があってしまった。私達は注意深くそれを分析する。それが全く私達の質問題なら、私達のサービス チームである役立って幸せ心配の後で請負契約に従って事をし、決して許可しなかった持っていることを安心できる。
7質についての何か。
:新しいパッケージと元の100%。私達は各項目を前に掲示した良質の各項目を確かめるためにテストする。
8保証のための何か月か。
:1年の品質保証
9劣ったを取扱う方法を-質の商品か。
:商品は保証の時間内のあらゆる悪い良質品のためのポスト料金の私達の充満とポストである場合もある。
