| モデル | 48-60/2000 HE |

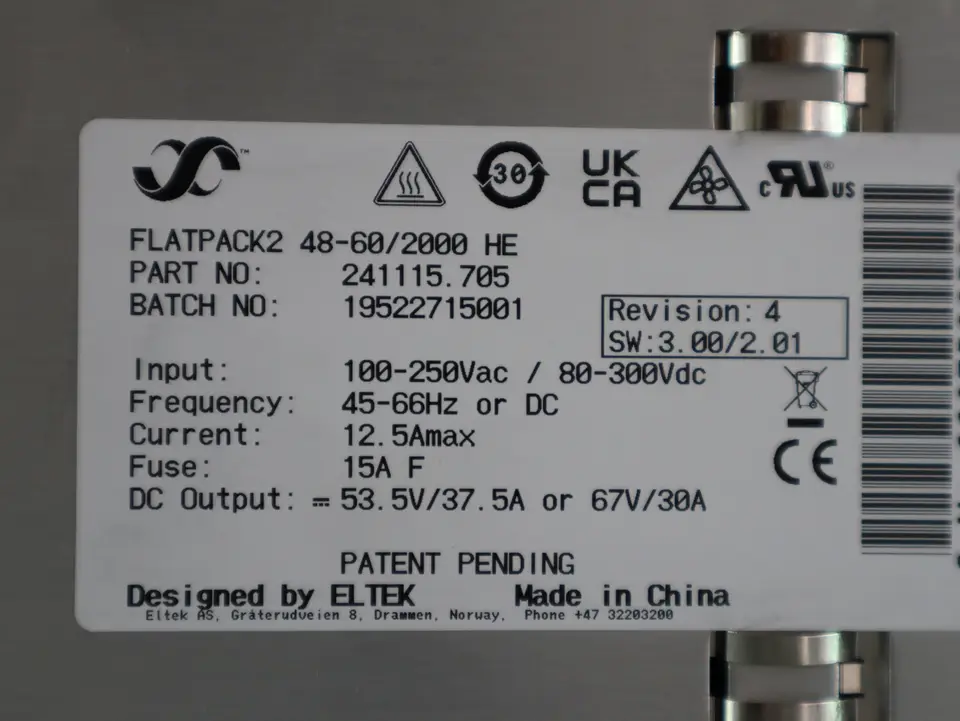

| 部品番号 | 241115.705 |
| 入力データ | |
| 電圧 (公称) | 185 - 275 VAC / 185 - 275 VDC |
| 電圧 (動作範囲) | 85 - 300 VAC / 80 - 300 VDC |
| 電流 (最大) @ 公称入力、全負荷時 | 11.6 ARMS |
| 周波数 | 45 - 66 Hz / 0 Hz |
| 力率 | 50%負荷以上で > 0.99 |
| THD | 100%負荷で < 5% |
| 効率 | L & Nにヒューズ、バリスタ、入力電圧が動作範囲外の場合にシャットダウン |
| 出力データ | |
| 電圧 (デフォルト) | 53.5 VDC (60Vモードで67 VDC) |
| 電圧 (調整可能範囲) | 39.9 - 72 VDC |
| 電力 (最大) @ 公称入力 | 2000 W (@VOUT ≥ 48VDC) |
| 85 VACでの電力 | 750 W |
| 電流 (最大) @ 公称入力 | 41.6 A (@VOUT < 48VDC)ホールドアップ時間、1500W出力電力 |
| >20ms; 出力電圧 > 53.5 VDC (60Vモード) | 電流共有 (10 - 100%負荷) |
| 10～100%負荷で最大電流の±5% | 静的電圧レギュレーション (10 - 100%負荷) |
| ±0.5% | 動的電圧レギュレーション |
| 10～80%または80～10%の負荷変動に対して±5.0%、レギュレーション時間 < 50ms | リップル＆ノイズ< 150 mVPP、30 MHz帯域幅 / < 2 mVRMS psophometric |
| 保護 | ヒューズ、短絡保護、高温保護、過電圧シャットダウンその他の仕様 |
| 効率 | 96.2% |
| 絶縁 | |
| 3.0 kVAC - 入力から出力、1.5 kVAC - 入力からアース、500 VDC - 出力からアース | 動作温度 |
| -40 ～ +75℃ [-40 ～ +167°F] (5-95% RH 非結露) | 最大出力電力は温度上昇時にディレート |
| 45℃ [113°F]まで / 75℃ [167°F]で1200W | 保管温度 |
| -40 ～ +85℃ (-40 ～ +185°F)、湿度 0 - 99% RH 非結露 | 寸法 [幅x高さx奥行] / 重量 |
| 109 x 41.5 x 327mm (4.25 x 1.69 x 13") / 1.950 kg (4.3lbs) | MTBF |
| >350,000時間 (@ 周囲温度: 25℃) | 設計基準 |
| 電気安全: EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013、IEC 60950-1:2013 UL 60950-1:2011 | EMC: EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011、IEC 61000-6-5: 2015、ETSI EN 300 386:2.1.1 |
