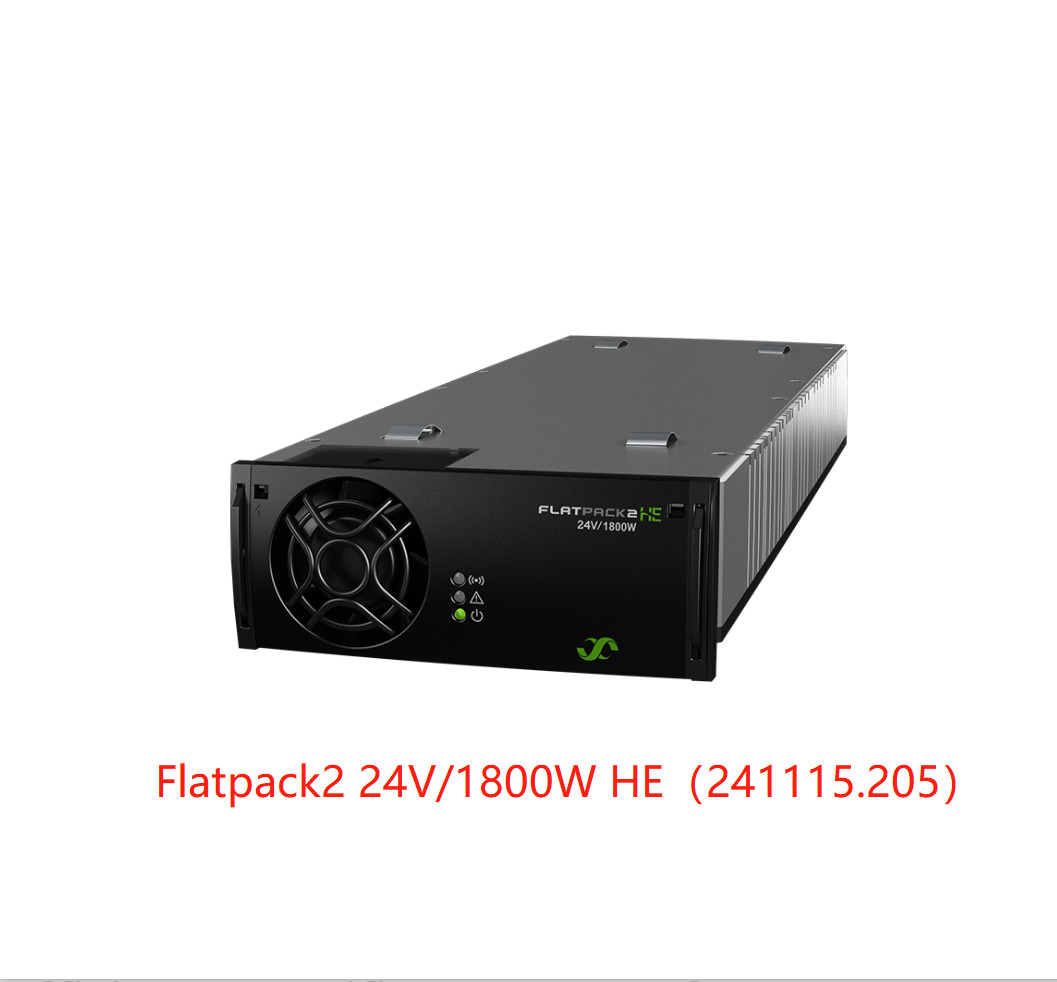

エルテック 矯正モジュール フラットパック2 24/1800 HE 24V 1800W 高効率 (241115.205)
革新的なデザイン,効率性,信頼性の組み合わせが Flatpack2 HE を特徴としています
さらに低効率の古い技術と比較して,Flatpack2 HEシステムへの投資は,運用コストの削減によって数年で返済されます.
Flatpack2のモジュラーコンセプトは,業界における伝統的なソリューションと比較して多くの利点があります.高効率,低電力消費,熱消耗.総サイズとキャビネットの足跡は 50% の Thyristor 制御サイズモジュラルのホットプラグイン構造は冗長性,n+1,n+2の構成を可能にします.
MTTR < 5分で修理は簡単です.非常に高いMTBF > 350000時間,広い入力AC電圧と周波数範囲.直線器で組み合わせたシステムを構築する可能性があります.DC/DC変換機と,1つのコントローラで制御されるインバーター.
パラメーター:
| モデル | 24/1800 HE |
| 部品番号 | 241115.205 |
| インプットデータ | |
| 電圧 (名目) | 185〜275VAC/ 185 - 300VDC |
| 電圧 (範囲) | 85〜300VAC/ 85 - 300VDC |
| 頻度 | 45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
| 電流 (最大) @名目入力,全負荷 | 11.25ADC |
| パワーファクター | 0.99 (@50-100%の負荷) |
| THD (@ 230 V)AC) | < 4 % (@フルロード) |
| 保護 | 両線のファイューズ,一時的な保護のためのバリストール, V 時にオフIN範囲外にある |
| 出力データ | |
| 電圧 (デフォルト) | 26.75VDC |
| 電圧 (調節範囲) | 21.75 - 28.8VDC |
| 最大出力,名目入力 | 1800W |
| 最大電源,減量 @VIN= 85VDC | 750W |
| 最大電流 @V外へ≤ 24VDC | 75A |
| 待機時間,デフォルト電圧と1000Wの負荷 | 20ms,V外へ> 21VDC |
| 現在の共有 | 10~100%の負荷から最大電流の ± 5% |
| 静電圧調節 (10~100%の負荷) | 10~100%の負荷から ±0.5% PVパネルによって制限されない供給電力 |
| 動的電圧調節 | 負荷変動の10〜90%または90〜10%で ±5.0%,調節時間 < 50ms |
| リップル | < 250 mVPP, 30 MHz の帯域幅 |
| 静脈音 | < 2 mVRMS |
| 保護 | 超電圧切断,ショート回路証明,高温,ホットプラグインの突入電流制限 |
| 他の仕様 | |
| 最高効率 | 95 % |
| 孤立 | 3kVAC輸入と出力,1.5kVAC◎入力地球,0.5kVDC輸出地 |
| アラーム (赤いLED) | 低電源切断,高低温切断,リクティファーの故障,出力の過電圧切断,ファン故障,低電圧アラーム,CANバス故障 |
| 警告 (黄色いLED) | 電源減速モードの整電器 リモート電池の電流制限がアクティベートされています 入力電圧は範囲外で 過電圧で点滅しています |
| 正常 (緑色LED) | 入力と出力OK |
| MTBF (テルコルディア SR-332 Iss.I 方法 III (a)) | >300 000 (@T)環境25 °C) |
| 動作温度 (5~95% RH 調理されていない状態) | -40 -75°C [-40 -167°F] |
| 最大出力電力の減速率は temp / to | 45°C [+113°F] / 1200W |
| 保存温度 | -40 から +85°C (-40 から +185°F),湿度 0 - 99% RH 凝縮しない |
| サイズ[WxHxD] / 体重 | 109 x 41.0 x 327mm [4.25 x 1.61 x 13] / 1.950kg [4.3ポンド] |
| 設計基準 | |
| 電気安全 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007-6-2:2005-6-3:2007 + A1:2010-6-4:2007 + A1:2010 IEC 61000-6-5:2015EN 300 386:v21.1FCC CFR 47 第15節2008 |
|
環境 |
ETSI EN 300 019: 2-1 (クラス1.2) & 2-2 (クラス2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
| 1) 最大電源は1000W @230Vac & 16 2/3Hz入力まで | |
解決策
専門的なプランを提案します. 顧客の要求に応じて,技術サポート,中国国内外の電信会社への整備サービス世界中で信頼できるパートナーを擁しています
FAQ:
1品質はどうやってコントロールする?
A:すべての製品は出荷前に使用シナリオをシミュレートし,製品品質を保証するために負荷とフル負荷と電流共有テストを行います.
2最低注文量は?
A:最小注文量はなく,一つもできます.唯一の違いは価格とスケジュールです.
3あなたの会社をお披露目できますか?
A:とても光栄です.私は,より包括的で直接的な当社の情報への紹介を与えるために,後で会社紹介文書を送信します.
4あなたの会社の利点は?
A: 十分な在庫と供給の保証は,後続的な供給の更新のために提供され,異なる顧客のニーズに応じて柔軟に提供され,異なるソリューションを提供します.
5試料を送ってもいいですか? 価格とともに報告してください.
A: あなたはサンプルを送ることができます, サンプルは大きなプライドの対象であり,貨物はあなたが負担する必要があります.
6あなたの会社は品質の問題に対処する方法?
A:私たちの会社は,この業界でほぼ10年間働いてきました.それはすでに一定の評判を持っています.我々は慎重にそれを分析します.それが本当に私たちの品質の問題である場合,契約契約に従って行動し,心配後も決してあなたを許さないことを確信してください,私たちのサービスチームは喜んであなたに奉仕します.
7 W帽子 abo品質は?
A:100%オリジナルで新しいパッケージです.我々は,すべてのアイテムを良い品質で確認するために,郵送する前に,すべてのアイテムをテストします.
8 H保証期間は何ヶ月か?
A: 1 年間の品質保証
9劣質の商品をどう扱うか
A: 商品は,保証期間内に劣質な製品に対して,郵便料の請求で郵送することができます.
