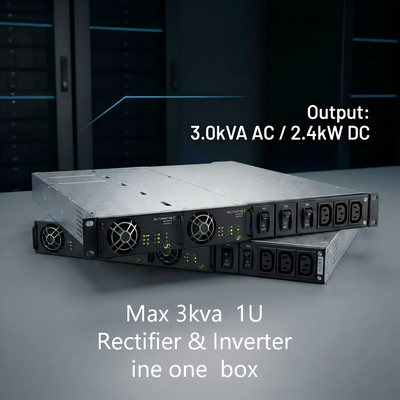

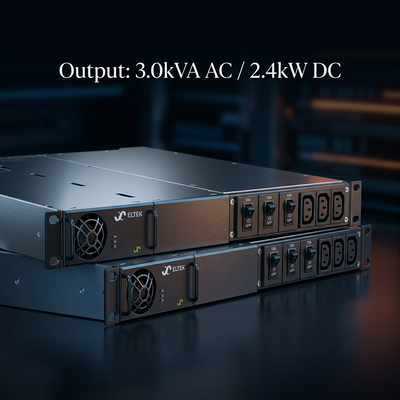

ELTEK CTOR0201.001 レクティバーター電源システム 3.0kVA AC & 2.4kW 115V 230V 入力 DC コンパクト1Uシステム

LTE/5G無線サイト/小規模データセンターでCTOR0201.001 3KVA Rectiverterシステムを使用する理由

従来のサイトでは、AC負荷（WiFi、ファイバーノード）用に個別のUPS、DC（48V無線）用に整流器が必要です。Rectiverterは両方を統合します。主電源障害中、48VDCバッテリーバンクは3kVAインバーターを介してAC負荷とDC負荷に同時に電力を供給します。ホットスワップ対応設計と150%の過負荷（15秒）能力により、スタンドアロンインバーターシェルフを追加することなく、分散アンテナシステム（DAS）およびブロードバンド機器のクリティカルな稼働時間を確保します。

「Rectiverter CTOR0201.001 vs 標準インバーター+整流器？」の利点は何ですか？

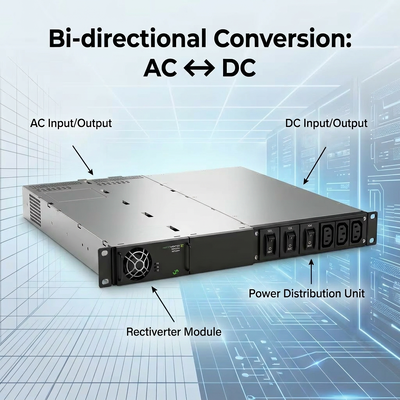

標準的なバックアップ構成では、整流器（AC-DC）　＋　インバーター（DC-AC）　＋　転送スイッチ　＝　2U～3Uのスペースが必要です。　CTOR0201.001 Rectiverter　は、これを単一の1Uモジュール　に置き換え、双方向電力（AC↔DC）を処理します。Eltek DCシステムと同じコントローラーアーキテクチャを共有し、Flatpack2整流器との並列動作　をサポートします。結果：ラック占有スペースが50%削減され、故障点が減少し、ユーティリティSCADAおよび鉄道信号キャビネットの配線が簡素化されます。

1U 3kVA Rectiverterの選択方法: CTOR0201.001 (230V) vs CTOR0201.004 (115V) ?

適切なRectiverterの選択は、地域のAC規格によって異なります。

• CTOR0201.001:　デフォルト230VAC　（200-240V調整可能）、3kVA、2400W DC、ヨーロッパ/アジア/中東の通信に適しています。

• CTOR0201.004:　デフォルト115VAC　（100-127V調整可能）、1.5kVA、1200W DC、北米に適しています。

  どちらも48VDC（40-58V）入力範囲　と1U 482x395x44mmフォームファクタ　を共有し、前面にIECソケットと負荷ブレーカーを備えています。48Vバッテリーバンクの公称電圧が43-58Vの調整可能なDC出力範囲内で53.5V（標準）であることを確認してください。

CTOR0201.001の取り付け方法: 負荷ブレーカー、IECソケット、DC M6ボルト接続 ?

　CTOR0201.001　システム（構成241123.102相当）には、プリインストールされた負荷ブレーカー（2極、10A）　と3つの前面IEC320-C13ソケット

• DC入力:　バルク接続はM6ボルト　で行います（最大64A連続、90A過負荷15秒をサポート）。

• AC入力/出力:　L、N、PE用のネジ端子6mm²。

• ホットスワップ対応:　電源投入中に（注意して）ラックに挿入/取り外し可能です。

  基本的な転送にはコントローラーは不要ですが、後でSmartpack統合が必要な場合はRJ45ポートが利用可能です。

パラメータ:

技術仕様: Eltek Rectiverter統合/スタンドアロン

Eltek CTOR0201.001 3kVA Rectiverterシステムに関する質問

Q1: CTOR0201.001はバッテリーを充電しますか？

A: はい、主電源モードではバッテリー充電とDC負荷のためにDC出力（43-58V）を管理し、インバーターモードではバッテリーから電力を引き出します。

• Q2: 4kWの定格は同時ですか？

  最大4kW

• に制限されます。ACは最大3kVA（2400W）、DCは最大2.4kWです。一部の構成ではAC負荷が優先されます。

  A: Flatpack2整流器とは並列接続できますが、同期したRectiverterの並列接続にはコントローラー（Smartpack2）が推奨されます。Q4: 転送前のホールドアップ時間は？A:

• 5ms

  Q5: 241123.102は有効な構成ですか？

• A: はい、CTOR0201.001ベースと同様に、指定された

  　を備えています。
