CE+T 36KVA AC DCインバーターキャビネット BRAVO 25 48/2303PH 36KVA 24KVA 12KVA システムキャビネット
CE+T パワーのBRAVO 25シリーズモジュール式インバーターシステムに基づいています.
拡張性のある産業用電力供給ソリューション.モジュール式設計を採用し,システムは電力拡張をサポートします.
3KVAから36KVAの範囲で,48VDC入力と230VAC出力に対応しています.
通信基地局,データセンター,新しいエネルギーエネルギー貯蔵などのシナリオのために特別に設計されています
これらのアプリケーションにおける高い安定性と拡張性に対する電力要件を満たします.
安全なAC&DC負荷
多くの革新的なアプリケーション
Inview Sと互換性がある
モジュラリティ:2.7 kWから2 MW
小さなシステムから大きなシステムまで
1インバーターモジュール: BRAVO 25-MOD-48V-277/230VAC
モデル:T621D30201
入力/出力: 48V DC / 230V AC
容量: 3KVA (2.4KW)
特徴:
高密度のモジュール設計で,熱交換可能な保守をサポートする

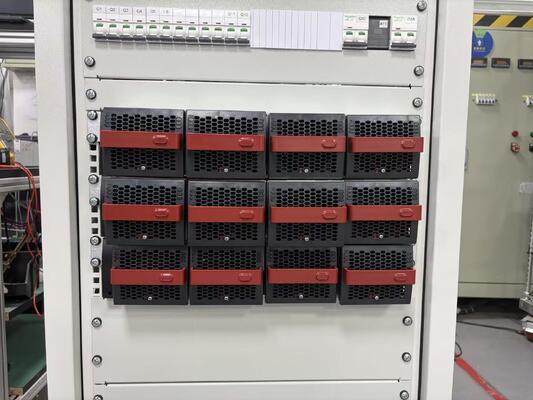

三相システムにおける並行拡張に対応し,キャビネットごとに最大12つのモジュールに対応する
効率>96% 工業環境 (-40°C~+70°C) の高温操作に適しています

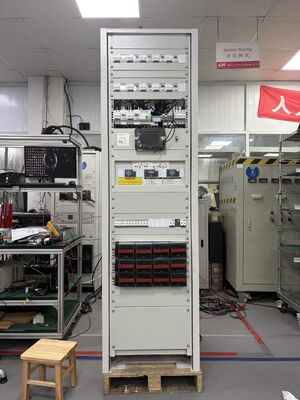

2システムキャビネット: BRAVO 25 48/230 3PH 36KVA
メカニカル寸法: 600×600×2100mm (標準19インチキャビネット)
入力/出力構成
DC入力: 48VDC (共通DCバスバーまたは独立したモジュール入力に対応する)
AC入力: 3×400VAC (三相四線)
AC出力: 3×400VAC 最大出力: 36KVA
主要 な 特徴
インテリジェント・モニタリング・ユニット: INVIEW X 監視システムと統合され,7インチタッチスクリーンで装備され,電圧,電流,電流のリアルタイム表示を可能にします.モジュール状態とエネルギー効率データ.

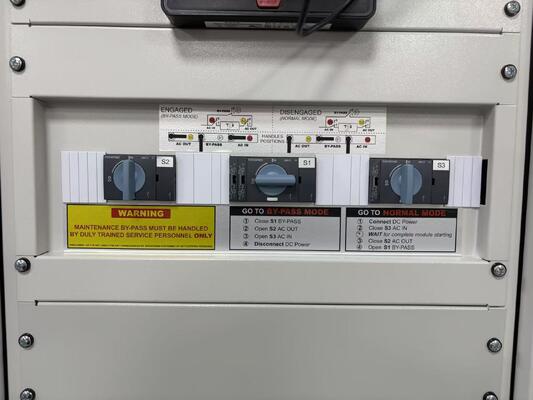

マニュアルバイパス (MBP): 継続的なメンテナンスと緊急切り替えをサポートする.
電気保護:
DC入力: 1P 63A ミニチュア断路器 (MCB) 各独立モジュール
AC入力: 4P 63A メイン断路器
AC出力: 2P 63A 断路器の 12 つのチャンネル (それぞれ補助コンタクト)
エネルギー計測:統合されたシュナイダーiEM2455エネルギー計 (100Aクラス1,MID認定),RS485通信サポート.
IoTコネクティビティ:内蔵されたシュナイダー PAS700 IoTゲートウェイ,遠隔操作とメンテナンス,クラウドプラットフォーム管理をサポートする.
