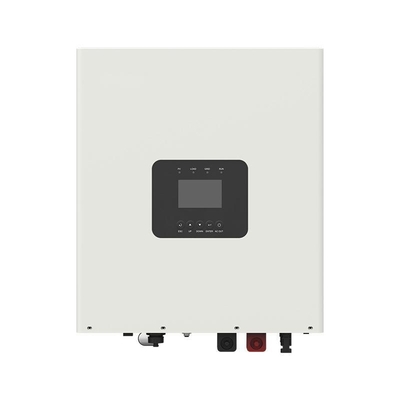

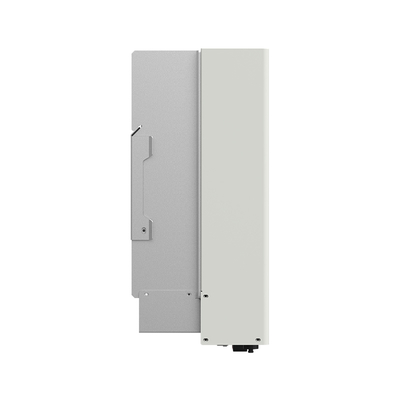

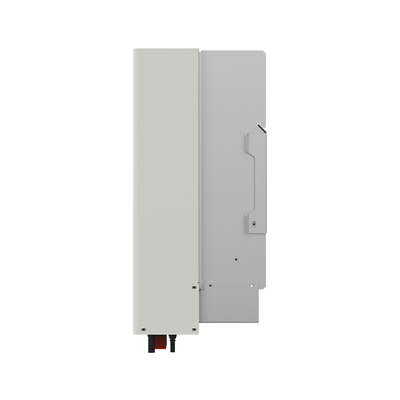

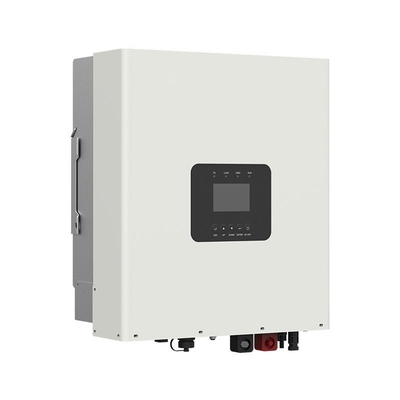

HP-AHP30A シリーズは、グリッド電源/オイルジェネレーターとソーラー充電、グリッドバイパス電源、インバーター出力、エネルギー管理を統合した高周波インバーターチャージャーです。AC出力により、単相または三相構成での並列運転が容易です。このシリーズは、高度なDSP制御技術を採用し、高品質、安定性、信頼性を確保しています。この製品は、ソーラー、グリッド/オイルジェネレーターハイブリッド発電システムに適しています。
|
モデル |
HP3522-AH1250P30A |
HP3542-AH0650P30A |
HP5542-AH1050P30A |
|
ユーティリティ入力 |
|||
|
ユーティリティ 入力 電圧 |
176VAC~264VAC (デフォルト), 90VAC~280VAC (設定可能) |
176VAC~264VAC (デフォルト), 90VAC~280VAC (設定可能) |
|
|
ユーティリティ 入力 周波数 |
45Hz~65Hz |
45Hz~65Hz |
|
|
最大ユーティリティ充電電流 |
110A |
60A |
100A |
|
スイッチ応答時間 |
スイッチ応答時間 – インバーターからユーティリティへ: 10ms |
スイッチ応答時間 – インバーターからユーティリティへ: 10ms |
|
|
インバーター出力 |
|||
|
インバーター定格電力 (@30℃) |
3500W |
3500W |
5500W |
|
3秒間の過渡サージ出力電力 |
7000W |
7000W |
8500W |
|
インバーター出力電圧 |
220/230VAC±3% |
220/230VAC±3% |
|
|
インバーター周波数 |
50/60Hz±0.2% |
50/60Hz±0.2% |
|
|
出力電圧波形 |
純粋正弦波 |
純粋正弦波 |
|
|
負荷力率 |
0.2~1 (VA ≤ 定格出力電力) |
0.2~1 (VA ≤ 定格出力電力) |
|
|
THDu (全高調波電圧歪み) |
≤3% (24V抵抗負荷) |
≤3% (48V抵抗負荷) |
|
|
最大負荷効率 |
89% |
92% |
91% |
|
最大インバーター効率 |
93% |
94% |
94% |
|
ソーラーコントローラー |
|||
|
PV最大開放電圧 |
500V (最低動作環境温度) |
500V (最低動作環境温度) |
|
|
MPPT 電圧範囲 |
85~400V |
85~400V |
|
|
MPPTの数 |
1 |
1 |
2 |
|
PV最大入力電流 |
1系統、20A/系統 |
1系統、20A/系統 |
2系統、2x15A |
|
PV最大入力電力 |
4000W |
4000W |
2×3000W |
|
PV最大充電電流 |
120A |
60A |
100A |
|
MPPT最大効率 |
≥99.0% |
≥99.5% |
|
|
バッテリー |
|||
|
バッテリー定格電圧 |
24VDC |
48VDC |
|
|
バッテリー動作電圧範囲 |
21.6VDC~32.0VDC |
43.2VDC~64VDC |
|
|
バッテリー最大充電電流 |
120A |
60A |
100A |
|
その他 |
|||
|
無負荷損失 |
<1.3A |
<0.6A |
<1.0 A |
|
試験条件: ユーティリティ、PV、負荷が切断され、AC出力がON、ファンが停止、@24V入力 |
試験条件: ユーティリティ、PV、負荷が切断され、AC出力がON、ファンが停止、@48V入力 |
||
|
スタンバイ電流 |
<0.3A 試験条件: ユーティリティ、PV、負荷が切断され、AC出力がOFF、ファンが停止、@24V入力 |
<0.15A 試験条件: ユーティリティ、PV、負荷が切断され、AC出力がOFF、ファンが停止、@48V入力 |
|
|
動作温度範囲 |
-20℃~+55℃ (環境温度が35℃を超える場合、実際の出力電力は適切に削減されます) |
-20℃~+55℃ |
|
|
保管温度範囲 |
-25℃~+60℃ |
-25℃~+60℃ |
|
|
エンクロージャー |
IP30 |
IP30 |
|
|
相対湿度 |
< 95% (N.C.) |
< 95% (N.C.) |
|
|
高度 |
<4000M (高度が2000メートルを超える場合、実際の出力電力は適切に削減されます) |
<4000M (高度が2000メートルを超える場合、実際の出力電力は適切に削減されます) |
|
|
機械的パラメータ |
|||
|
寸法 (長さ x 幅 x 高さ) |
541mm × 414mm × 228mm |
513mm × 414mm × 224mm |
541mm × 414mm × 228mm |
|
取り付けサイズ (長さ x 幅) |
340mm x 130mm |
340mm x 130mm |
340mm x 130mm |
|
取り付け穴サイズ |
Φ10mm |
Φ10mm |
Φ10mm |
|
正味重量 |
23.2kg |
20.4kg |
24.4kg |
