主要な特徴:
| テクニカルデータ | |

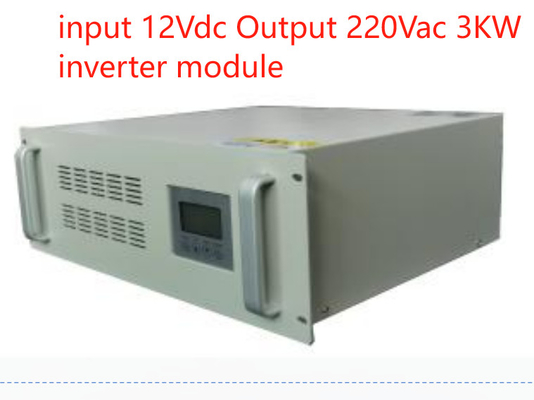

| モデル | TF12/220-3000W |
| INPUT | |
| AC 入力電圧 | 170~270VAC (220V)ノーム) |
| AC ブレーカー | 13.63A MCB |

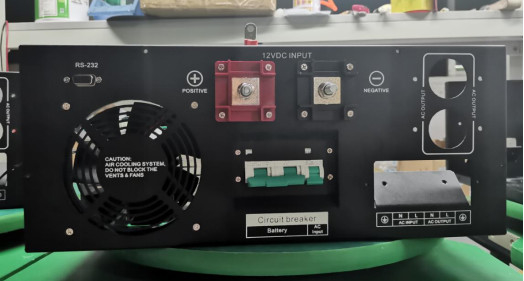

| バッテリーの入力電圧 | 12Vdc |
| バッテリーの電圧範囲 | 10〜15Vdc |
| バッテリーの入力スイカ | 250@MCB |
| 冷却 | 圧力冷却 |
| DC入力電流 | 最大300A |
| 出力周波数 | 50Hz±0.1% |
| 出力 | |
| 定額生産能力 | 3000W |
| 定数出力 電圧 | 220VAC (インバーターモード) |
| 定数出力電流 | 13.63A |
| 出力電圧範囲 | 220Vac ((容量 ± 5% @インバーターモード) |
| AC出力ソケット | NEMA L5-30R*2 |
| 生産効率 | 85~90% (インバーターモード) |
| 出力周波数 | 50Hz |
| 周波数範囲 | 47~53Hz |
| 出力波 | 純粋なシナス波 |
| THD | ≤3% (ライン負荷) |
| 切り替え時間 (インバーターモードへのパスによって) | ≤6ms (負荷付き) |
| 保護機能 | |
| ACの電圧スイッチ保護 | ≤170Vac (反発電圧≥10Vac) |
| AC over Voltage スイッチの保護 | ≥280AC |
| 超高温 | はい (自動スイッチ) |
| 電池の電圧保護点 | ≤85 |
| バッテリー 低電圧アラーム | 12.6±05 |
| オー出力 超電流保護 | |
| 超負荷容量 | 作業を続ける 30s @ 過負荷 110%~120% |
| 超負荷容量 | 作業を続ける 300ms @超負荷 160% |
| 超温保護 | そうだ |
| 短回路保護 | はい (AC Connect でテストしないでください) |
| 逆接続保護 | そうだ |
| 出力 OVP | ≥140VAC (インバーターモード) |
| 出力低電圧アラーム | ≤85VAC (インベーターモード) |
| 安全性とEMC | |
| 介電強度 (AC・シャシ) | 3500Vdc/10mA//1min. 閃光,故障,アーチなし (AC入力優先のみ) |
| ダイレクト力 (DC・シャシー) |
750Vdc/10mA/1分 閃光も故障もない
|
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3;EN 61000-6-1;IEC 61000-6-2およびIEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8
|
| 環境テストの性能 | |
| 周囲温度 | 0~+40°C |
| 高温操作 | 40±2°C (名乗負荷24時間) |
| 低温操作 | 0±2°C (名乗負荷24時間) |
| 高温保存 | 50±2 °C,24H |
| 低温保存 | -150±2°C 24時間 |
| 湿度 | 0~90% 湿度濃縮がない |
| 操縦高度 (m) | 高さ 2000mまで全電源 -2%/100m 最大高さ 5000m |
| コミュニケーション | |
| 232 ルピー | そうだ |

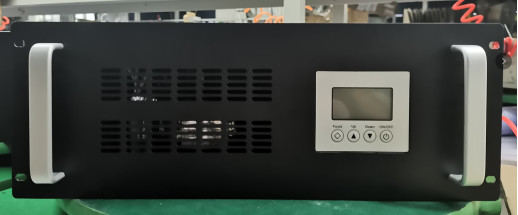

| 液晶ディスプレイ | |
|
LCD 状態
|
入力と出力 電圧,周波数,出力電流,時間,負荷率など
|
|
インバーターの状態
|
通常のメインストーラー,通常のインバーター,バッテリー 低電圧と出力過負荷など
|
| 測定 | |
| サイズ W*D*H(mm) | 484*452*176mm |
(カスタマイズ,色は灰色か赤色かもしれない)
