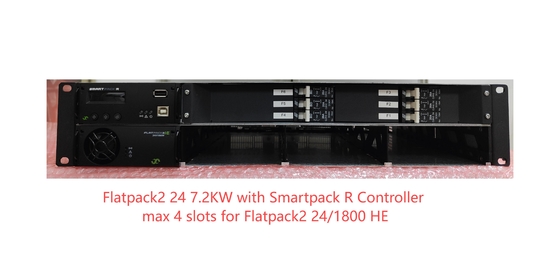

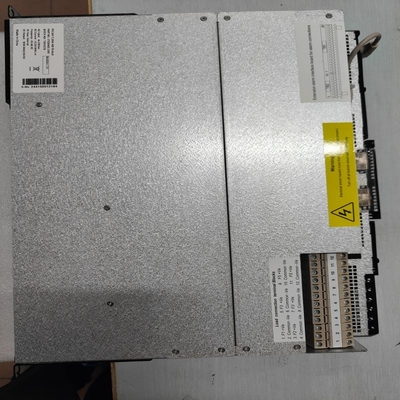

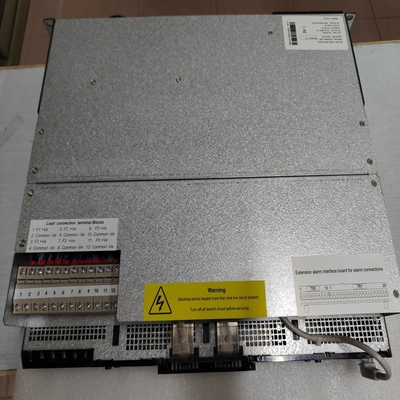

Flatpack2のモジュールコンセプトは,業界における伝統的なソリューションと比較して多くの利点があります.高効率,低電力消費,熱消耗.総サイズとキャビネットの足跡は 50% の Thyristor 制御サイズモジュラルのホットプラグイン構造は冗長性,n+1,n+2の構成を可能にします.
MTTR < 5分で修理は簡単です.非常に高いMTBF > 350000時間,広い入力AC電圧と周波数範囲.直線器で組み合わせたシステムを構築する可能性があります.DC/DC変換機と,1つのコントローラで制御されるインバーター.
| モデル | 24/1800 HE |
| 部品番号 | 241115.205 |
| インプットデータ | |
| 電圧 (名目) | 185〜275VAC/ 185 - 300VDC |
| 電圧 (範囲) | 85〜300VAC/ 85 - 300VDC |
| 頻度 | 45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
| 電流 (最大) @名目入力,全負荷 | 11.25ADC |
| パワーファクター | 0.99 (@50-100%の負荷) |
| THD (@ 230 V)AC) | < 4 % (@フルロード) |
| 保護 | 両線のファイューズ,一時的な保護のためのバリストール, V のときオフIN範囲外にある |
| 出力データ | |
| 電圧 (デフォルト) | 26.75VDC |
| 電圧 (調節範囲) | 21.75 - 28.8VDC |
| 最大出力,名目入力 | 1800W |
| 最大電源,減量 @VIN= 85VDC | 750W |
| 最大電流 @V外へ≤ 24VDC | 75A |
| 待機時間,デフォルト電圧と1000Wの負荷 | 20ms,V外へ> 21VDC |
| 現在の共有 | 10~100%の負荷から最大電流の ± 5% |
| 静電圧調節 (10~100%の負荷) | 10~100%の負荷から ±0.5% PVパネルによって制限されない供給電力 |
| 動的電圧調節 | 負荷変動の10〜90%または90〜10%で ±5.0%,調節時間 < 50ms |
| リップル | < 250 mVPP, 30 MHz の帯域幅 |
| 静脈音 | < 2 mVRMS |
| 保護 | 超電圧切断,ショート回路証明,高温,ホットプラグインの突入電流制限 |
| 他の仕様 | |
| 最高効率 | 95 % |
| 孤立 | 3kVAC輸入と出力,1.5kVAC◎入力地球,0.5kVDC輸出地 |
| アラーム (赤いLED) | 低電源切断,高低温切断,調整器の故障,出力の過電圧切断,扇風機の故障,低電圧アラーム,CANバス故障 |
| 警告 (黄色いLED) | 電源減速モードの整電器 リモート電池の電流制限がアクティベートされています 入力電圧は範囲外で 過電圧で点滅しています |
| 正常 (緑色LED) | 入力と出力OK |
| MTBF (テルコルディア SR-332 Iss.I 方法 III (a)) | >300 000 (@T)環境25 °C) |
| 動作温度 (5~95% RH 調理されていない状態) | -40 -75°C [-40 -167°F] |
| 最大出力電力の減速率は temp / to | 45°C [+113°F] / 1200W |
| 保存温度 | -40 から +85°C (-40 から +185°F),湿度 0 - 99% RH 凝縮しない |
| サイズ[WxHxD] / 体重 | 109 x 41.0 x 327mm [4.25 x 1.61 x 13] / 1.950kg [4.3ポンド] |
| 設計基準 | |
| 電気安全 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007-6-2:2005-6-3:2007 + A1:2010-6-4:2007 + A1:2010 IEC 61000-6-5:2015EN 300 386:v21.1FCC CFR 47 第15節2008 |
|
環境 |
ETSI EN 300 019: 2-1 (クラス1.2) & 2-2 (クラス2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
| 1) 最大電源は1000W @230Vac & 16 2/3Hz入力まで | |
