BWT1500 シリアル 48Vdc & 220Vdc モジュール並列接続インバータは、通信 DC 電源から供給される 48V dc/220Vdc 電力を 220V/50Hz 正弦波 AC 電源に変換するインバータデバイスです。入力 DC 電源で変換することにより、純粋な正弦波インバータは、ユーザーに安定した歪みのない AC 電源を提供します。ビジネス場所で停電が発生した場合、重要なデバイスに柔軟な出力電圧と周波数の電力を提供します。
デジタル制御：32ビットDSPフルデジタルおよび高周波SPWM技術を採用し、強力な耐干渉能力、高速計算速度、高いインテリジェンス、正確な制御精度、純粋な出力波形を特徴としています。

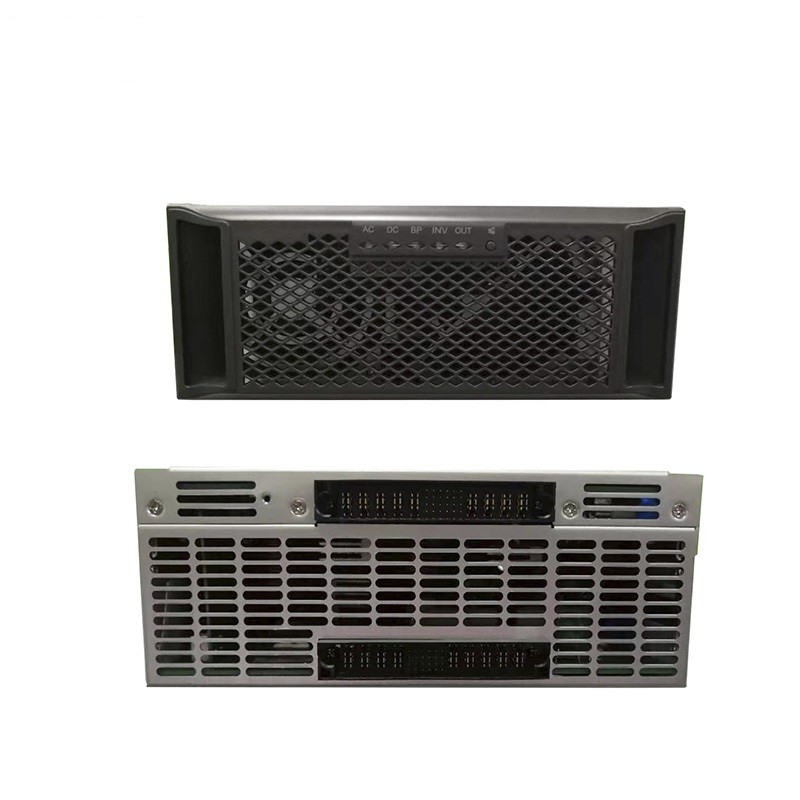

N+1 並列冗長設計：N+1 並列冗長電源システムを形成できます。モジュールは相互にバックアップされ、高い信頼性と柔軟な構成が可能です。大型 128*64 デジタル LCD ディスプレイデータ情報、4 つの LED ディスプレイ動作。
マスタースレーブ並列技術なし：各モジュールの動作と並列接続は、内蔵 DSP によって独立して制御され、単一障害点がなく、モジュール間の独立したフローがあります。

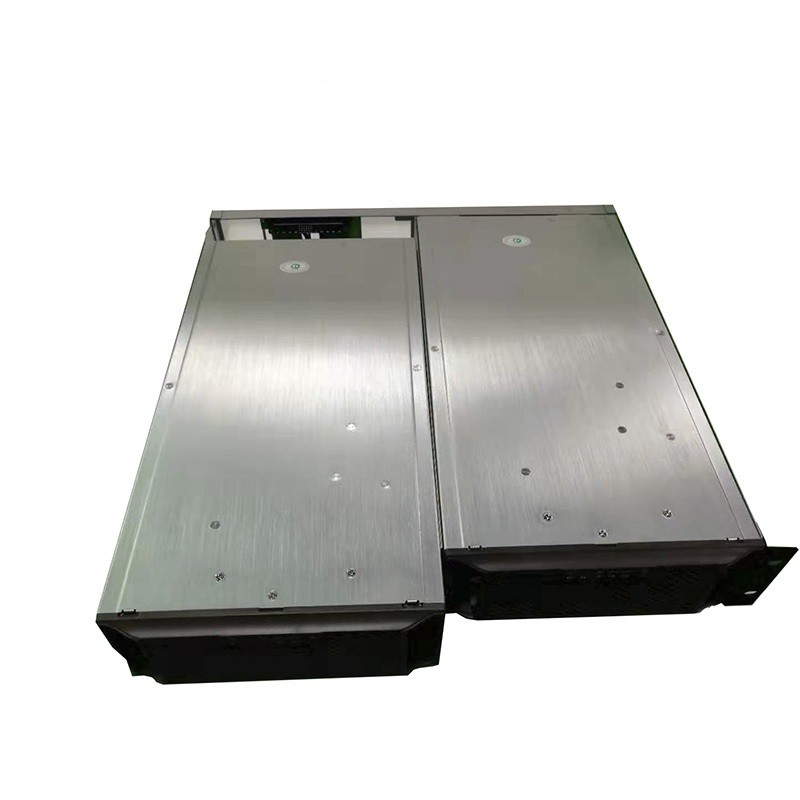

ホットプラグ対応：パラメータ設定や操作は不要で、プラグアンドプレイで、モジュールは自動的に通常動作状態になり、メンテナンスと交換は簡単かつ高速です。
モジュール内蔵バイパス：ユーザーはインバータ優先またはバイパス優先を選択できます。
監視管理：インジケータパネル、故障音と光アラーム、RS485 通信インターフェース、および故障ドライ接点。
保護機能：入力過電圧、出力過電圧、過熱、短絡などの機能を備えています。
高電力密度：1/2 19〞 幅設計、体積は従来のインバータの幅の半分であり、スペースを節約し、並列に便利です。
| モデル | BWT48/220-2KVAS |
| 入力 | |
| DC 入力電圧 | 48Vdc |
| DC 入力電流 | 63.0Max |
| DC 入力電圧範囲 | 40-60V |
| バックフィルNoise 電流 | ≤10% |
| PF | 0.8 |
| AC バイパス入力 | |
| 入力電圧範囲 | 270V-190V(±10Vac) |
| 定格入力電流 | 13.6A |
| 転送時間 | <12ms |
| 出力 | |
| 出力容量 | 3000VA |
| 定格出力容量 | 2400W |
| 定格出力電圧 | 220VAC |
| 定格出力電流 | 11.0A |
| 出力電圧範囲 | 220Vac(許容差 ±1.5% ) |
| 出力効率 | ≥85% |
| 出力周波数 | 50Hz |
| 周波数範囲 | 43~67Hz |
| 出力波形 | 純粋な正弦波 |
| THD | ≤3% (ライン負荷) |
| 切替時間 (バイパスからインバータモード) | ≤12ms (負荷あり) |
| 出力周波数範囲 | 50±0.1% または 60±0.1% |
| ダイナミックResponseTime | 5%(負荷 0←→100%) |
| PF | 0.8 |
| 出力過電流保護 | |
| 過負荷容量 | 10 分間連続動作 @105% |
| 過負荷容量 | 1 分間連続動作 @ 125% |
| 過温保護 | はい |
| 短絡保護 | はい (AC 接続下ではテストしないでください) |
| 逆接続保護 | はい |
| 環境試験性能 | |
| 周囲温度 | -20~ +50℃ |
| 高温動作 | 50±2℃ (定格負荷 24H) |
| 低温動作 | -20±2℃ (定格負荷 24H) |
| 高温保管 | 80±2 ℃,24H |
| 低温保管 | -40±2℃,24H |
| 湿度 | 0~90%,結露なし |
| 動作高度 (m) | 高度は最大 2000m までフルパワー。2% / 100m 減定格、最大高度 5000m |
| 並列モード | |
| 最大並列数 | 8 台 |
