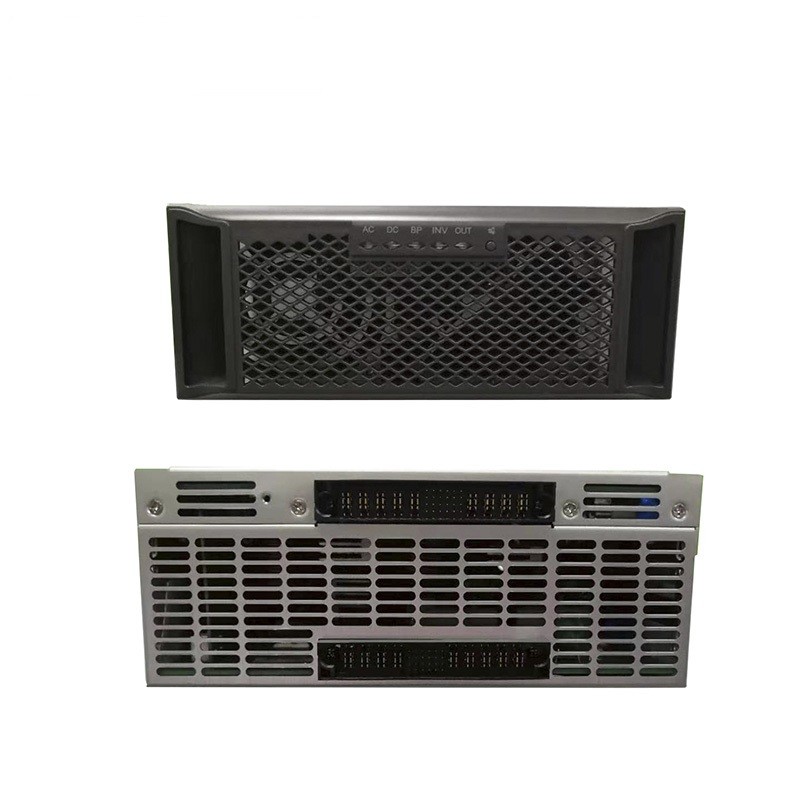

BWT1500 シリアル 48Vdc & 220Vdc モジュール式平行接続インバータは,通信DC電源から供給される48V dc/220Vdc電力を 220V/50HzシナウソイドAC電源に変換する逆転装置です.入力DC電源の変換により,純正弦波インバータはユーザーに安定した非歪曲交流電力を提供します.フレキシブルな出力電圧と周波数の力をキーデバイスに提供.
デジタル制御: 32ビットDSPフルデジタルと高周波SPWM技術を採用し,強力な反干渉能力,高速な計算速度,高度な知能,精密な制御精度と純粋な出力波形
N+1並列冗長設計: N+1並列冗長電源システムを形成することができる.モジュールは,高い信頼性と柔軟な構成で,互いのバックアップである.大幅な 128*64 デジタル LCD ディスプレイデータ情報,4 LEDディスプレイが動作する
マスター・スレーブ・パラレル技術なし 各モジュールの動作とパラレル接続は DSPによって独立して制御され 単一の故障点はありませんモジュール間の独立流量.
ホットプラグで: パラメータ設定と操作を行う必要はありません.プラグ&プレイ,モジュールは自動的に通常の作業状態に入ります. 保守と交換は簡単で迅速です.
モジュール内蔵バイパス:ユーザーはインバーター優先度またはバイパス優先度を選択できます
監視管理:表示パネル,故障音声とライトアラーム,RS485通信インターフェース,故障乾燥接触.
防護機能: 入力超電圧,出力超電圧,高温,短回路などの機能があります.

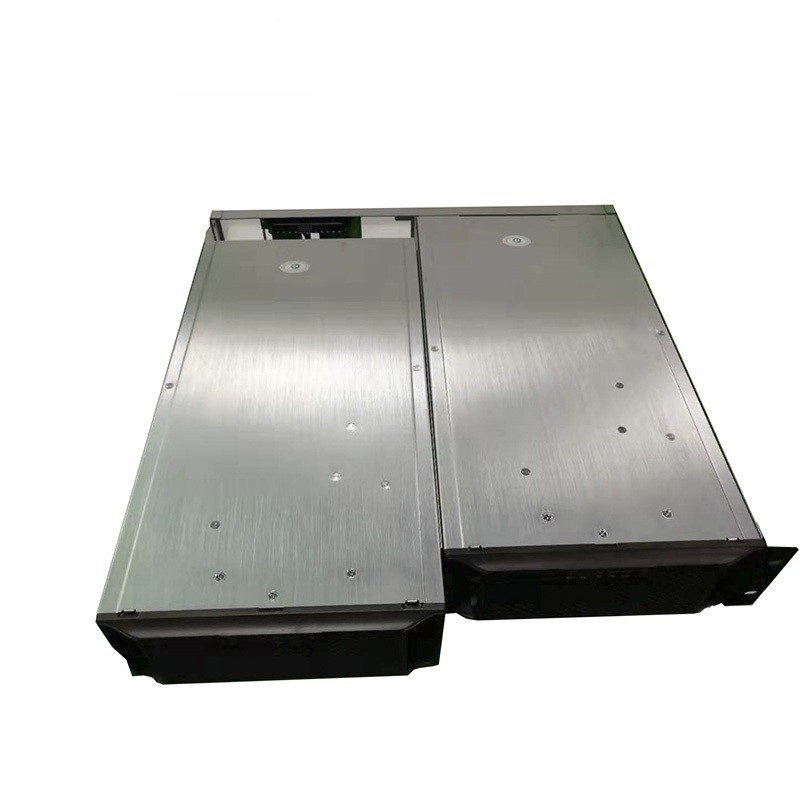

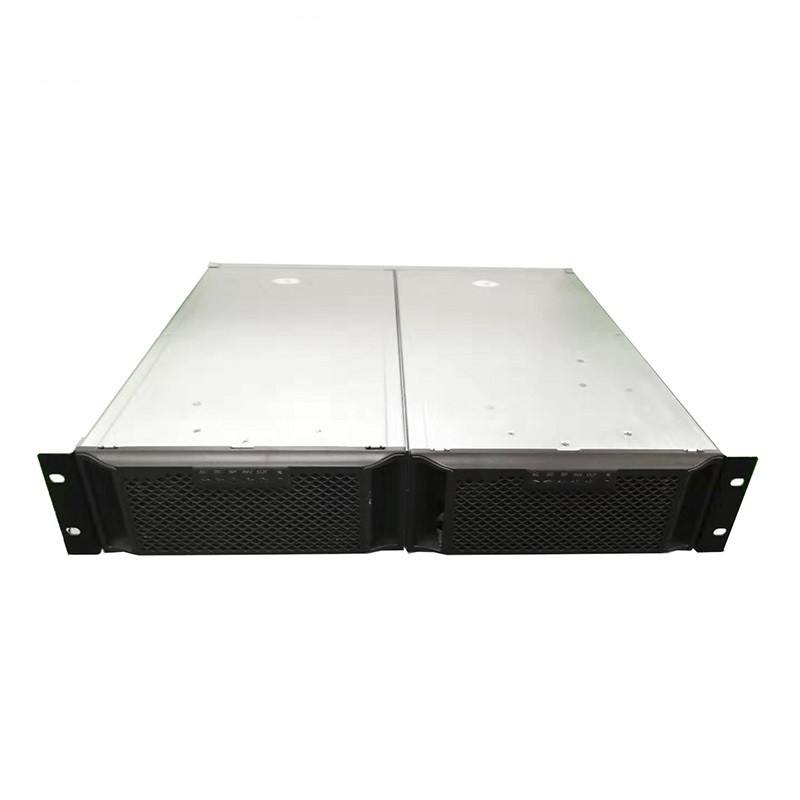

高電力密度: 1/2 19 ′′ 幅設計,容量は従来のインバーターの幅の半分しかなく,スペースを節約し,便利な平行です.
| テクニカルデータ | |
| モデル | BWT48/220-2KVAS |
| INPUT | |
| DC 入力電圧 | 48Vdc |
| DC入力電流 | 42.0 最大 |
| DC 入力電圧範囲 | 40~60V |
| バックフィールNoise 電流 | ≤10% |
| PF | 0.8 |
| AC BY-PASS インプット | |
| 入力電圧範囲 | 270V~190V (±10Vac) |
| 定数入力電流 | 9.1A |
| 移動時間 | <12ms |
| 出力 | |
| 生産能力 | 2000VA |
| 定額生産能力 | 1600W |
| 定数出力 電圧 | 220VAC |
| 定数出力電流 | 3.6A |
| 出力電圧範囲 | 220Vac (容量 ±1.5%) |
| 生産効率 | ≥85% |
| 出力周波数 | 50Hz |
| 周波数範囲 | 43~67Hz |
| 出力波 | 純粋なシナス波 |
| THD | ≤3% (ライン負荷) |
| 切り替え時間 (インバーターモードへのパスによって) | ≤12ms (負荷付き) |
| 出力周波数範囲 | 50±0.1% または 60±0.1% |
| ダイナミックRエスポンセTイメ | 5% (負荷0←→100%) |
| PF | 0.8 |
| 電流保護上の出力 | |
| 超負荷容量 | 10分後も続きます @105% |
| 超負荷容量 | 作業を続けて1分 @ 125% |
| 超温保護 | そうだ |
| 短回路保護 | はい (AC Connect でテストしないでください) |
| 逆接続保護 | そうだ |
| 環境テストの性能 | |
| 周囲温度 | -20~+50°C |
| 高温操作 | 50±2°C (名乗負荷24時間) |
| 低温操作 | -20±2°C (名乗負荷24時間) |
| 高温保存 | 80±2 °C,24時間 |
| 低温保存 | -40±2°C,24時間 |
| 湿度 | 0~90%,湿度濃縮がない |
| 操縦高度 (m) | 高さ 2000mまで全電源 -2%/100m 最大高さ 5000m |
| パラレルモード | |
| マックス パラレル量 | 8 単位 |
