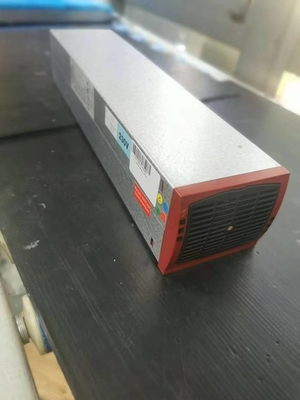

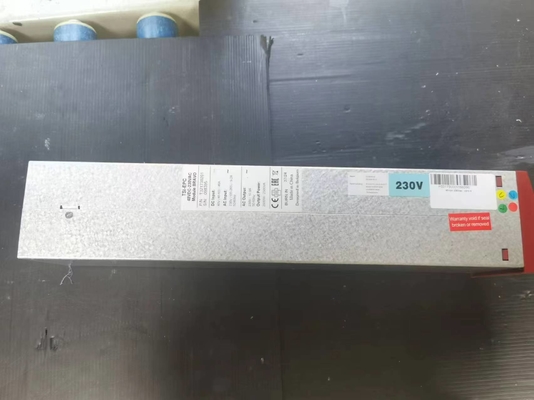

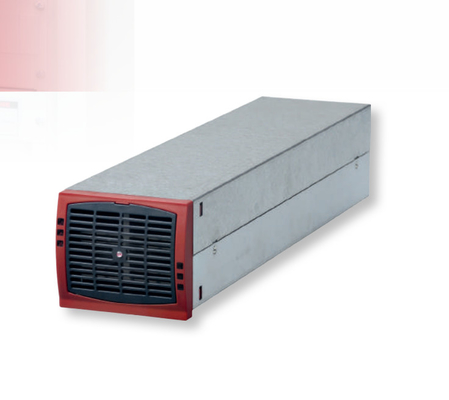

BRAVOは,純粋なシナス波AC供給を提供するコンパクトでスケーラブルなモジュール式インバーターです. DCパワーシステムと組み合わせると,優れたACバックアップを提供します.
最先端のインバーター技術を使用し,コンパクトなサイズで優れたエネルギー効率を提供します.
完全なスケーラビリティを持つ単一の故障ポイント:最大32つのモジュール並行で高効率で最大96%の運用コスト削減
すべてのビジネス・クリティカル・アプリケーションおよびあらゆるタイプのAC負荷.設計はモジュール化され,低平均修理時間 (MTTR) を保証するホットスワッパブルインバーターモジュールでスケーラブルです.サービスコストを削減し,将来の拡張のための変化するニーズを満たす.
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| 一般的 | |||||
| EMC (免疫力) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC (排出量) (クラス) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| 安全性 | EN62040-1 | ||||
| 冷却/隔離 | 強制 / 倍増 | ||||
| MTBF | 240000時間 (MIL-217-F) | ||||
| 効率 (典型): 強化された電源変換/オンライン | > 95.5% / > 89.5% | 96% / 91% | 960.5% / 92.5% | ||
| 変電圧の強度 DC/AC | 4300 Vdc | ||||
| 真の冗長システム (true redundant systems) 準拠性 |
ACのオフと電源ポートのDCの3つの切断レベル ポートのACの4つの切断レベル |
||||
| RoHS | 適合している | ||||
| 振動 | GR63 オフィス振動 0 から 100 Hz-0.1 g / 輸送振動 5-100 Hz 0.5 g 100 から 500 hz-1.5 g / 落下テスト | ||||
| 運用条件 |
IP20またはIP21環境に設置するように設計されている. 塵や湿った環境で設置する場合,適切な対策 (空気のフィルタリングなど) を行う必要があります. |
||||
| 海面上空は,評価を減らすことなく | < 1500m / レーティング > 1500m 100mあたり0.8% | ||||
| 環境/貯蔵温度/相対湿度 | -20〜50°C / -40〜70°C / 95%,凝縮しない | ||||
| 材料 (カビ) | コーティングされた鋼-ALU 亜鉛 | ||||
| AC出力 | |||||
| 定数出力 (VA) / (W) | 1500 / 1200 | 2500 / 2000 年 | |||
| 短時間過負荷容量 | 150% (15秒) 110% T°範囲内で恒久的に | ||||
| 許容される負荷功率因数 | 全電力の定数値 0 インダクティブから 0 容量 | ||||
| 内部温度管理とオフオフ | そうだ | ||||
| DCインプットの仕様 | |||||
| 定数電圧 (DC) | 24V | 48V | 60V | 110V | 220V |
| 電圧範囲 (DC) | 19 〜 35 V | 40~60V | 48〜72V | 90〜160V | 170〜300V |
| 定数電流 |
56 A (24 Vdc と 1200Wの出力) |
46 A (48 Vdc と 2000Wの出力) |
35 A (60 Vdc と 2000Wの出力 |
19A (110 Vdc と 2000Wの出力) |
9.8 A (220 Vdcで) そして 2000Wの出力 |
| 最大入力電流 (15秒間) /電圧波動 | 84 A / < 100 mV リムス |
84 A / < 2 mV 病状 |
52 A < 100 mV の回転回転 | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
| 入力電圧の限界 | T2S インターフェースで選択できるユーザー | ||||
|
AC入力仕様 EPCモジュールでしかAC入力が利用できない REGモジュールにはACinはありません |
|||||
| 定数電圧 (AC) | 220/230/240 V 1P または 3P (3P の最低3棚) | ||||
| 電圧範囲 (AC) | 150~265V | ||||
|
停電 |
150から185Vの線形降電 150VA/120ワット/10Vac | ||||
|
1200 VA / 960 W @ 150Vac |
2000VA/1600W @ 150Vac | ||||
| DC に移行する前の適合範囲 | 調節可能 | ||||
| パワーファクター | >99% | ||||
| 周波数範囲 (選択可能) / 同期範囲 | 50 60 Hz / 範囲 47 53 Hz / 57 63 Hz | ||||
| AC出力仕様 | |||||
| 定数電圧 (AC*) | 220/230/240V | ||||
| 周波数/周波数精度 | 50 - 60 Hz / 0.03 % | ||||
| 総調和歪み (抵抗負荷) | <1.5% | ||||
| 負荷による衝撃回復時間 | 0.4 ms | ||||
| 遅延をオンにする | 設置されたモジュールの数に応じて20〜40秒 | ||||
| 定数電流 逆電流から保護 | 6.6 A | 10.9 A | |||
| 定位電力のクレストファクター | 2.8: 1 | 3 ポイント: 1 | |||
| 短回路管理と保護 | |||||
| ショート・サーキットクリアする能力 |
10 × In20msec - メインがAC入力ポートで利用可能である間 大きさの制御と管理 |
||||
| クリアアップ能力の短回路電流 | 2.1 In15 秒と 1.5 I の間n15 秒後 | ||||
| 移転パフォーマンス | |||||
| マックス 電圧 中断 / 合計 臨時的な 電圧 期間 (最大) | 0 s / 0 s | ||||
| 信号と監視 | |||||
| ディスプレイ | シノプティックLED | ||||
| アラーム出力 / 監視 | 棚の乾燥コンタクト / T2S上の標準USBポートとMODBUS,オプション: Candisディスプレイ / Candis TCP-IP | ||||
| リモコンをオン/オフ | T2S 経由で棚の後部端末で | ||||
