ECI テクノロジーすべての単一の障害点を排除します.最大32つのモジュールと高効率で96% に
ACからACへの変換そしてそれ以上93DC/AC変換では0.7%運用コストを削減します.2.7MVA
申請
設計はモジュール化され,ホットスワッパブルインバーターモジュールでスケーラブルで,
低 修復までの平均時間サービスコストを削減し,将来の拡張のための変化するニーズを満たします.
• 2 回変換の効率を高めるための追加AC入力
• 293 Vac L-N までの AC 入力範囲が広い
• 2RU で 12 kVA まで - 19 インチ
• 追加 の 同期 装置 を 使用 し て 2.7 MVA まで
• 1Pまたは3Pインフラ
• Inview S,X と GW と互換性

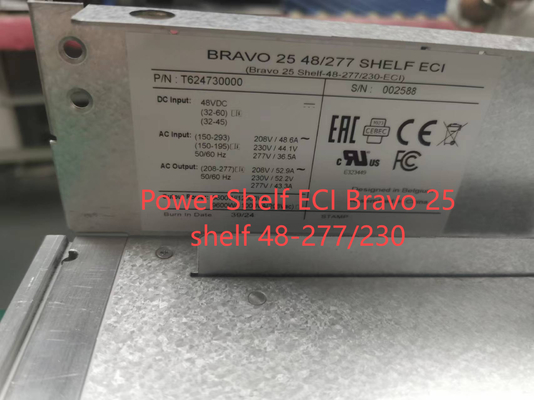

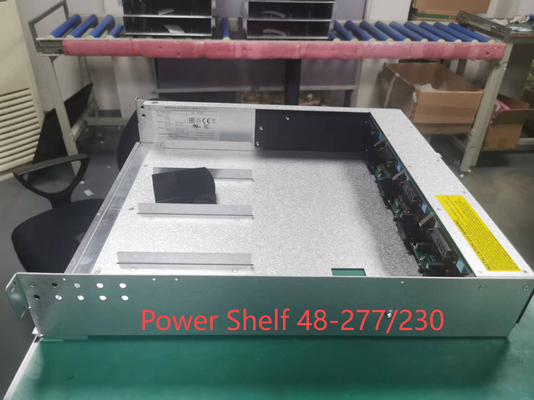

| 部品番号:モジュール/棚 | T621D30201 / T624730000 |
| 冷却 / 音声 | 扇風機による強制冷却 / <65db @1メートル |
| 変電圧の強度 DC/AC | 4300 Vdc |
| 作業T° / 相対湿度 (RH) 凝縮しない |
ETS300-019-2-3 クラス3 による試験1 -20°Cから65°C,電源は40°Cから65°C/最大RH95%で年間96時間 |
| 貯蔵 T° / 相対湿度 (RH) 凝縮しない |
ETS300-019-2-1 クラス1 による試験2 -40°Cから70°C/最大RH 95% 年に96時間 |
| AC 入力データ | |
| 定数電圧 (電流) | 230Vac / 11.8A,240Vac / 11.0Aと277Vac / 9.5A |
| 停電 | 1600W @150Vac / 2400W @195Vac 線形減量 |
| パワーファクター / THD | > 0.99 / < 3% |
| 周波数 (同期範囲) | 50 Hz (47 - 53 Hz) または 60 Hz (57 - 63 Hz) |
| DC入力データ | |
| 定数電圧 (範囲) | 48 Vdc (32 - 63 Vdc)1減速開始 @44 Vdc |
| 定数電流 | 54.4 A |
| 最大入力電流 (15秒間) /電圧波動 | 66.8 A / < 10 mV RMS |
| AC出力データ | |
| 効率 ACからAC (EPC) / DCからAC | >96% / >93.7% |
| 定数電圧2/ 現在の (ユーザー選択可能) | 230 Vac / 13.1 A,240 Vac / 12.5 Aと277 Vac / 10.8 A (200 - 277 Vac) |
| 周波数/周波数精度 | 50 または 60 Hz / 0.03% |
| 定数出力 | 3kVA / 2.4 kW @ 230 Vac |
| 定数電流 | 13A @ 230Vac |
モジュール式インバーターシステム 有効!
