正確なDCケーブルルーティング
図10は,スライクバー接続のための適切なケーブル路由を示しています.すべてのスライクバーケーブルは,棚の裏側を見ると,左側のケーブル開口を通って路由する必要があります.接続ポイントの. 注:他の方法でケーブルをルーティングすると,職員やシステムに害が及ぶ可能性があります.
回路9には4つの断路器と20つのGMTシューズ接続があります.すべてのDC出力接続は後ろからアクセスできます (図12).断路器とファイューズは前側からアクセスできる (11図).
GMT出力と帰力接続をGMT端末帯の圧縮螺栓を使用して後方からアクセスできるようにする (図12).10ページの"DC出力要求"のセクションの仕様に従ってワイヤサイズを選択します.GMTのケーブルは,GMT端末ブロックの直下のケーブル穴を通って直線で下ろさなければならない.これらのM3スクリューを4.5インプスにトルク.図11に示されたGMT・シューズブロックの適切なスロットにシューズを設置する.負荷出力および回帰断路接続 (AおよびB位置) では,図12に示すように,後方からアクセス可能な5/8の中心部を持つ二重の1/4~20のスプードにラグを接続する.断路器は,正面から見ると,システムの右側にある配送ドアの後ろにある (図11)図 10 の"DC 出力要求"のセクションの仕様に従って,電線とラグのサイズを設定する.棚の左側にあるケーブル穴を通って断片ケーブルを回す (10図)装置の負荷をLVD保護の出力接続に接続しないでください.
| ブランド | エルテック |

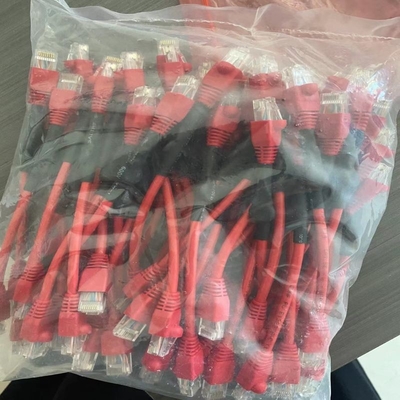

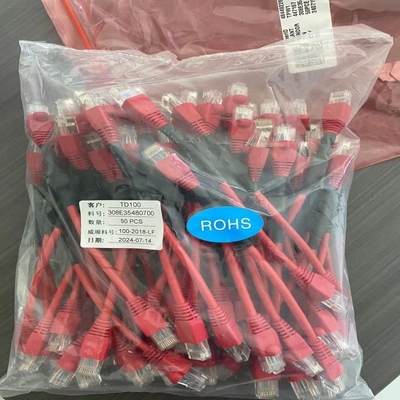

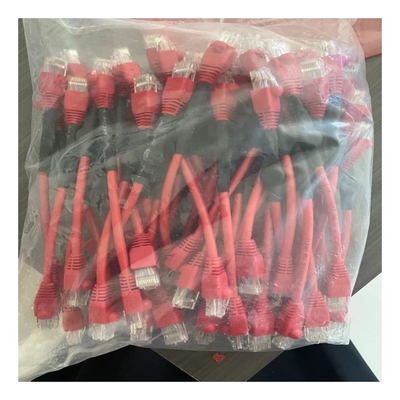

| 製品名 | シェルフからシェルフに同期するケーブル |
| Prat 名前 | 308E35480700 |
| 原産地 | 中国 |
