純粋なシナリオ波DT-1000シリーズインバータは BWITT新しい拡張
このシリーズは,プロの 19 ′′ラック囲い
応用に合わせて幅広いオプションがあります
記述:
主要な特徴:
適用:
すべてのビジネス・クリティカル・アプリケーションと あらゆるタイプのAC負荷
設計はモジュール化され,ホットスワッパブルで拡張可能
インバーターモジュールで,修理までの平均時間が低いことを保証する
サービスコストを削減し,変化する
将来の拡大の必要性

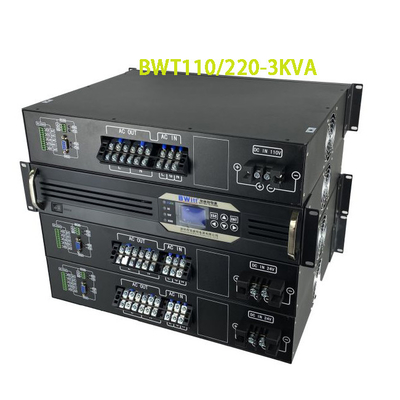

| モデル | BWT110/220-3KVA |
| INPUT | |
| バッテリーの入力電圧 |
90~135Vdc
|
| バッテリーの電圧範囲 | 110Vdc |
| DC入力電流 | 33.53A 最大 |
| バイパス入力電圧 | 220Vac 普通 |
| バイパス電圧範囲 | 170~270Vac |
| AC 入力周波数 | 50Hz |
| 周波数範囲 | 43~67Hz |
| PF | > 0 でした8 |
| 出力 | |
| 生産能力 | 3000VA |
| 定額生産能力 | 2400W |
| 定数出力 電圧 | 220VAC (インバーターモード) |
| 定数出力電流 | 10.9A |
| 出力電圧範囲 | 220Vac ((容量 ±1.5% @インバーターモード) |
| 生産効率 | ≥85% (インバーターモード) |
| 出力周波数 | 50Hz/60Hz |
| 出力波 | 純粋なシナス波 |
| THD | ≤3% (ライン負荷) |
| 切り替え時間 (インバーターモードへのパスによって) | ≤5ms (負荷付き) |
| 保護機能 | |
| ACの電圧スイッチ保護 | ≤176Vac (反発電圧≥10Vac) |
| AC over Voltage スイッチの保護 | ≥264AC |
| 超高温 | はい (自動スイッチ) |
| 電池の電圧保護点 | ≤80VDC |
| バッテリー 低電圧アラーム | 82VDC±05 |
| バッテリーの過電圧保護点 | ≥140VDC |
| バッテリーの過電圧回復点 | ≤135VDC |
| 超電流保護の出力 | |
| 超負荷容量 | 作業を続ける 60s@101% |
| 超負荷容量 | 作業を続けて 10s@121% |
| 超温保護 | そうだ |
| 短回路保護 | はい (AC Connect でテストしないでください) |
| 逆接続保護 | そうだ |
| 出力 OVP | ≥264VAC (インバーターモード) |
| 出力低電圧アラーム | ≤176VAC (インバーターモード) |
| 安全性とEMC | |
| 介電強度 (AC・シャシ) | 3500Vdc/10mA//1min.フラッシュオーバー,故障,アーチなし (AC入力優先のみ) |
| ダイレクト力 (DC・シャシー) |
750Vdc/10mA/1分 閃光も故障もない
|
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3;EN 61000-6-1;IEC 61000-6-2およびIEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8
|
| 環境テストの性能 | |
| 周囲温度 | -20~+50°C |
| 冷却 | 4 *ファン |
| 高温操作 | 50±2°C (名乗負荷24時間) |
| 低温操作 | -20±2°C (名乗負荷24時間) |
| 高温保存 | 80±2 °C,24H |
| 低温保存 | -40±2°C 24時間 |
| 湿度 | 0~90% 湿度濃縮がない |
| 操縦高度 (m) | 高さ 2000mまで全電源 -2%/100m 最大高さ 5000m |
| コミュニケーション | |
| 232ドルと485ドル | そうだ |
| SNMP | 選択可能 |
| 乾燥した接触 | 5 グループ |
| 液晶ディスプレイ | |
|
LCD 状態
|
入力と出力 電圧,周波数,出力電流,温度,負荷率,LOGOなど
|
|
インバーターの状態
|
通常のメインストーラー,通常のインバーター,バッテリー 低電圧と出力過負荷など
|
| 測定 | |
| サイズ W*D*H(mm) | 482mm*370mm*88mm (2RU) |
| 体重 | 11.5KG |
