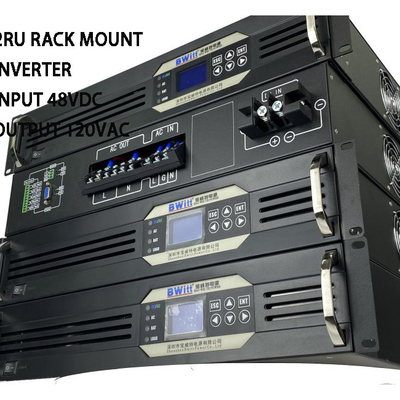

純粋なシナリオ波DT-1000シリーズインバータは BWITT新しい拡張
このシリーズは,プロの 19 ′′ラック囲い
応用に合わせて幅広いオプションがあります
記述:
主要な特徴:
適用:
すべてのビジネス・クリティカル・アプリケーションと あらゆるタイプのAC負荷
設計はモジュール化され,ホットスワッパブルで拡張可能
インバーターモジュールで,修理までの平均時間が低いことを保証する
サービスコストを削減し,変化する
将来の拡大の必要性
| モデル | BWT48/120-1KVA | BWT48/120-2KVA | BWT48/120-3KVA | ||
| INPUT | |||||
| バッテリーの入力電圧 | 48Vdc | ||||
| バッテリーの電圧範囲 | 42〜58Vdc | ||||
| DC入力電流 | 23.8A 最大 | 47.6A 最大 | 71.4A 最大 | ||
| バイパス入力電圧 | 120Vacノーム | ||||
| バイパス電圧範囲 |
100〜140VAC )
|
||||
| AC 入力周波数 | 60Hz | ||||
| 周波数範囲 | 43~67Hz | ||||
| PF | > 0 でした8 | ||||
| 出力 | |||||
| 生産能力 | 1000VA | 2000VA | 3000VA | ||
| 定額生産能力 | 800W | 1600W | 2400W | ||
| 定数出力 電圧 | 120VAC (インバーターモード) | ||||
| 定数出力電流 | 6.67A | 13.3A | 20A | ||
| 出力電圧範囲 | 120Vac ((容量 ±1.5% @インバーターモード) | ||||
| 生産効率 | ≥85% (インバーターモード) | ||||
| 出力周波数 | 60Hz | ||||
| 出力波 | 57~63Hz | ||||
| THD | 純粋なシナス波 | ||||
| 切り替え時間 (インバーターモードへのパスによって) | ≤5ms (負荷付き) | ||||
| 保護機能 | |||||
| ACの電圧スイッチ保護 | ≤90VAC (反発電圧≥5Vac) | ||||
| AC over Voltage スイッチの保護 | ≥140VAC | ||||
| 超高温 | はい (自動スイッチ) | ||||
| 電池の電圧保護点 | ≤40VDC | ||||
| バッテリー 低電圧アラーム | 43VDC±05 | ||||
| バッテリーの過電圧保護点 | ≥60VDC | ||||
| バッテリーの過電圧回復点 | ≤57VDC | ||||
| 冷却 | 2 ファン | 2 ファン | 4 ファン | ||
| Temp.Control@ 内気温>45°C & 速度 出力容量@出力容量>50% | |||||
| 超電流保護の出力 | |||||
| 超負荷容量 | 作業を継続する @オーバーロード 110% | ||||
| 超負荷容量 | 作業を続ける 60s@ 過負荷110%~130% | ||||
| 超負荷容量 | 作業を続けて 10s@超負荷 >150% | ||||
| 超温保護 | そうだ | ||||
| 短回路保護 | はい (AC Connect でテストしないでください) | ||||
| 逆接続保護 | そうだ | ||||
| 出力 OVP | ≥144VAC (インバーターモード) | ||||
| 出力低電圧アラーム | ≤88VAC (インベーターモード) | ||||
| 安全性とEMC | |||||
| 介電強度 (AC・シャシ) | 3500Vdc/10mA//1min.フラッシュオーバー,故障,アーチなし (AC入力優先のみ) | ||||
| ダイレクト力 (DC・シャシー) |
750Vdc/10mA/1分 閃光も故障もない
|
||||
| LVD | EN 60950-1 | ||||
| EMC/EM I | EN 61000-6-3;EN 61000-6-1;IEC 61000-6-2およびIEC 61000-6-4 | ||||
|
ROHS
|
IEC62321-4,IEC62321-5,IEC62321-6,IEC62321-7,IEC62321-8 について | ||||
| 環境テストの性能 | |||||
| 周囲温度 | -20~+50°C | ||||
| 冷却 | |||||
| 高温操作 | 50±2°C (名乗負荷24時間) | ||||
| 低温操作 | -20±2°C (名乗負荷24時間) | ||||
| 高温保存 | 80±2 °C,24H | ||||
| 低温保存 | -40±2°C 24時間 | ||||
| 湿度 | 0~90% 湿度濃縮がない | ||||
| 操縦高度 (m) | 高さ 全電力は3000mまで -2%/100m 最大高さ5000m | ||||
| コミュニケーション | |||||
| 232ドルと485ドル | そうだ | ||||
| SNMP | 選択可能 | ||||
| 乾燥した接触 | 5 グループ | ||||
| 液晶ディスプレイ | |||||
|
LCD 状態
|
入力と出力 電圧,周波数,出力電流,時間,負荷率,LOGOなど
|
||||
|
インバーターの状態
|
通常のメインストーラー,通常のインバーター,バッテリー 低電圧と出力過負荷など
|
||||
| 測定 | |||||
| サイズ W*D*H(mm) | 482mm*370mm*88mm (2RU) | ||||
| 体重 | 11.5KG | ||||
