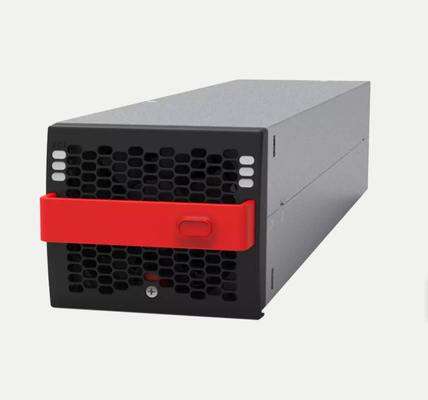

Bravo 25 - 48/230-277 は、AC 出力で純粋な正弦波を提供する、コンパクトでスケーラブルなモジュール式インバータです。DC 電源システムと組み合わせて、優れた AC バックアップソリューションを提供します。
最先端技術を使用して、コンパクトなサイズで最もエネルギー効率の高い製品を提供します。
ECI テクノロジーは、完全なスケーラビリティにより、すべての単一障害点を排除します。最大 32 モジュールを並列に接続し、AC/AC 変換で最大 96%、DC/AC 変換で 93.7% 以上という高い効率を実現し、運用コストを削減します。最大 2.7 MVA のシステムを構築できます。
アプリケーション
平均修理時間 (MTTR) が短縮され、サービスコストが削減され、将来の拡張に対する変化するニーズに対応します。
主な特徴
• 最大 293 Vac L-N の広い AC 入力範囲
• 2RU - 19 インチで最大 12 kVA
• 追加の同期デバイスを使用することで最大 2.7 MVA
• 1P または 3P インフラストラクチャ
• Inview S、X、GW と互換性あり

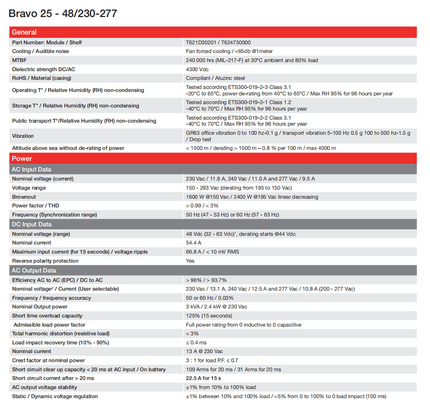

仕様
| T621D30201 / T624730000 | 冷却 / 可聴ノイズ |
| ファン強制冷却 / | <65db @1 メートル絶縁耐力 DC/AC |
| 4300 Vdc | 動作温度 / 相対湿度 (RH) 結露なきこと |
| ETS300-019-2-3 クラス 3.1 に準拠してテスト済み |
-20℃～65℃、40℃～65℃で電力ディレーティング / 年間 96 時間で最大 RH 95% 保管温度 / 相対湿度 (RH) 結露なきこと |
| ETS300-019-2-1 クラス 1.2 に準拠してテスト済み |
-40℃～70℃ / 年間 96 時間で最大 RH 95% AC 入力データ |
| 公称電圧 (電流) | |
| 230 Vac / 11.8 A、240 Vac / 11.0 A および 277 Vac / 9.5 A | ブラウンアウト |
| 1600 W @150 Vac / 2400 W @195 Vac リニア減少 | 力率 / THD |
| > 0.99 / | < 3%周波数 (同期範囲) |
| 50 Hz (47 - 53 Hz) または 60 Hz (57 - 63 Hz) | DC 入力データ |
| 公称電圧 (範囲) | |
| 48 Vdc (32 - 63 Vdc) | 1 , ディレーティングは @44 Vdc から開始公称電流 |
| 13 A @ 230 Vac | 最大入力電流 (15 秒間) / 電圧リップル |
| 66.8 A / | < 10 mV RMSAC 出力データ |
| 効率 AC/AC (EPC) / DC/AC | |
| > 96% / > 93.7% | 公称電圧 |
| 2 / 電流 (ユーザー選択可能)230 Vac / 13.1 A、240 Vac / 12.5 A および 277 Vac / 10.8 A (200 - 277 Vac) | 周波数 / 周波数精度 |
| 50 または 60 Hz / 0.03% | 公称出力 |
| 3 kVA / 2.4 kW @ 230 Vac | 公称電流 |
| 13 A @ 230 Vac | モジュール式インバータシステムが利用可能！ |
