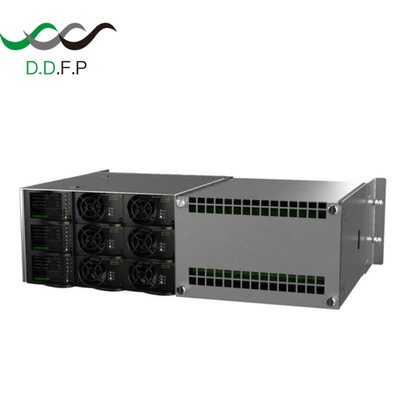

Eltek Flatpack S 3U DC電源システム 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V バルク
柔軟なアラームと監視オプションとバルク出力を組み合わせることで、この3Uシステムは、さまざまな産業用途に最適なビルディングブロックです。
オフショア、海洋、プロセス産業
これらの市場でのアプリケーションは、最先端で信頼性が高く安全なDC電源システムを要求します。Flatpack Sは、そのセグメントで業界をリードする電力密度、多くの安全機能、広い動作温度範囲、および小型ハウジングでの優れた信頼性を提供します。
AC入力フィルターは、船舶の分類に関するDnV規則、高速および軽航空機、およびDnVオフショア規格への準拠を保証します。
製品の特徴と利点
Flatpack S整流器
Flatpack Sファミリーには、出力電圧と電力、効率、および特別な要件の点でほとんどのアプリケーションをカバーするモデルが含まれます。すべての整流器には、高温または低主電源での出力電力の削減など、インテリジェントな自己保護機能があります。
出力過電圧保護が強化されたモデルも利用できます。Flatpack S 24/1000 SIL3 OVPは、30Vを超える出力電圧でSIL3を備えています。二重故障を処理でき、15年を超えるプルーフテスト間隔があります。
DCシステム
Flatpack S 3U 3x2kWラックには、2つの冗長整流器と1つのコントローラーで構成される3つの独立したDCシステムがあります。柔軟性のために、これらのシステムの2つを並列に接続して、より大きな出力電力または冗長性の向上を実現する4つの整流器を備えたシステムを作成できます。すべての整流器には個別のAC供給があり、各出力に冗長なACソースを許可します。
各整流器のペアにリレー出力DC OK信号が利用可能です。監視と制御を強化するために、各整流器ペアと出力に1つのSmartpack Sコントローラーを接続できます。より多くの警告とアラームリレー出力に加えて、ディスプレイまたはイーサネットポートを介してセットアップ、ステータス、ログを提供します。
| 個別フィード | 各整流器の単相 |
| 電圧 | 230 VAC/DC 公称、最大300 VAC/DC* |
| 最大電流 | 各フィードで5.9 Arms* |
| 接続 | 各整流器に2 x 2.5mm2; L + N |
| * 詳細については、該当する整流器のデータシートを参照してください。 | |
| DC出力 | |
| 電圧 | 24 Vdc* |
| 最大電流 | 3 x 83 Aシステム* |
| 接続 | 6 x 16/25mm2 (3 x VDC+ および 3 x VDC-) リンクで並列接続可能。 |
| * 詳細については、該当する整流器のデータシートを参照してください。 | |
| その他の仕様 | |
| # 整流器 | 各出力に2つの位置 (並列接続の場合は4つ) |
| # コントローラー | 各出力に1つの位置 |
| 絶縁 | 3.0 kVAC - 入力から出力 |
| 動作温度 | -40～+85℃ (-40～+185°F) * |
| 保管温度 | -40～+85℃ (-40～+185°F) |
| 取り付け | 19インチフレームまたは取り付けプレートにリアマウント (デフォルト) 19インチフレームにフロントフラッシュマウント (オプション、p/n 278626) |
| MTBF | > 500, 000時間 Telcordia SR-332 Issue 1、method III (a) (T周囲: 45℃) |
| IEC Prot. Cl. | IP20 |
| 寸法 | o 高さ: 132.5 mm (3U) o 奥行き: リア取り付けブラケットを含む300 mm、ブラケットなしで252 mm。空気の流れのために密閉されたキャビネットには300 mmの奥行きが必要です |
| 重量 | CS0603.000 7.8 kg (17.2 lbs) モジュールを除く CS0603.001 6.0 kg (13.2 lbs) モジュールを除く |
| * 温度ディレーティングの詳細については、整流器のデータシートを参照してください。 | |
| 制御、監視、アラーム | |
コントローラーなし | 各整流器ペアの直列接続整流器アラーム⑴ 2 x 1.5mm2; COM、NC (最大30Vおよび100mAでロード) バッテリー電流センス⑵ |
| コントローラーの温度、入力、アラーム出力接続⑵ | |
(1) 詳細については、整流器のデータシートを参照してください | |
| 該当する規格 | |
| 電気的安全性 | IEC 60950-l/-3rd版 |
| EMC | ETSI EN 300 386 V.l.4.1 |
| 主電源高調波 | EN 61000-3-2 |
| 海洋 | DNV-OS-D202、Ch.2 Sec. 4 (DNV 2.4) o 温度 CL B o 湿度 CL B |
| 環境 | ETSI EN 300 019-2-1 クラス1.2 |
| *)CA0603.001のClassA | |
