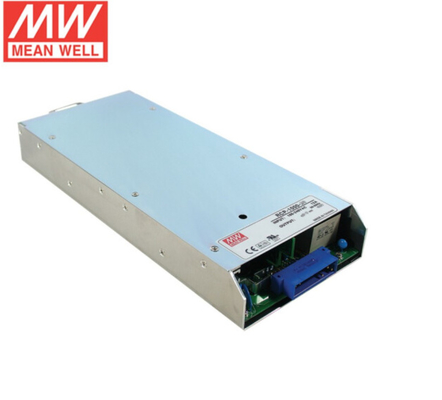

中間の井戸RCPシリーズ19インチの電源1000W-1800W RCP-1000-12 RC0-1000-24のパワー系統
特徴:
ワット数:
1000W~18000W
モデル:
入力:RCP-1000 /RCP-1600/RCP-2000
充電器:RCB-1600

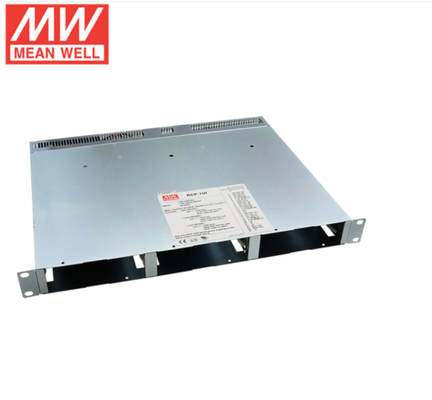

棚:RCP-1U /RHP-1U /RKP-1U
コントローラー及びモニター:RCP-MU /RKP-CMU1
適用
技術的なシート:
| モデル | RCP-1000-12 | RCP-1000-24 | RCP-1000-48 | |
|
出力 |
DC電圧 | 12V | 24V | 48V |
| 評価される流れ | 60A | 40A | 21A | |
| 現在の範囲 | 0 | 60A | 0 | 40A | 0 | 21A | |
| 評価される力 | 720W | 960W | 1008W | |
| 波立てなさい及び言い触らしなさい（最高。）Note.2 | 150mVp-p | 200mVp-p | 300mVp-p | |
| 電圧ADJ. RANGE （SVR） | 11.6 | 12.4V | 23.2 | 24.8V | 46.3 | 49.7V | |
| 電圧許容Note.3 | ±1.0% | ±1.0% | ±1.0% | |
| ライン規則 | ±0.5% | ±0.5% | ±0.5% | |
| 負荷規則 | ±0.5% | ±0.5% | ±0.5% | |
| 、上昇時間セットアップしなさい | 1000ms、満載の60ms/230VAC | |||
| 遅らせなさい時間（タイプ。）を | 満載の16ms/230VAC | |||
|
入力 |
電圧範囲Note.4 | 90 | 264VAC 127 | 370VDC | ||
| 周波数範囲 | 47 | 63Hz | |||
| 効率（タイプ。） | 81% | 87% | 89% | |
| AC流れ（タイプ。） | 8.5A/115VAC 4.5A/230VAC | 10.5A/115VAC 5.5A/230VAC | 11A/115VAC 5.5A/230VAC | |
| 侵入の流れ（タイプ。） | コールド スタート50A | |||
| 漏出流れ | <1> | |||
|
保護 |
積み過ぎ | 105 | 125%は出力電力を評価した | ||
| 保護タイプ:一定した現在の制限は、障害状況が取除かれた後自動的に回復する | ||||
| 終わる電圧 | 13.2 | 16.2V | 26.4 | 32.4V | 52.8 | 64.8V | |
| 保護タイプ:締められたo/pの電圧、回復するべき動力再供給 | ||||
| 終わる温度 | 締められたo/pの電圧は、温度がダウン状態になった後自動的に回復する | |||
|
機能 |
補助電源 | 5V @ 0.3A | ||
| 遠隔オン・オフ制御 | 電気的信号か乾接点によって:急に:開いた | |||
| 遠隔感覚 | 0.5Vまで負荷配線の電圧低下を償いなさい | |||
| プログラム可能な出力された電圧 | 出力電圧の調節は90に正当である|わずかな出力電圧の110%。機能マニュアルを参照しなさい。 | |||
| DCの良い信号 | 隔離されたTTL信号は、インストール マニュアルを示す | |||
| AC良い信号 | 隔離されたTTL信号は、インストール マニュアルを示す | |||
| TEMPの警告に | 終わる温度の警告のための論理「最高」は、インストール マニュアル、隔離された信号を示す | |||
|
環境 |
働くTEMP。 | -20 | +60℃ （「カーブ」を軽減することを参照しなさい） | ||
| 働く湿気 | 20 |不凝縮90% RH | |||
| 貯蔵TEMP。、湿気 | -40 | +85℃、10 |不凝縮95% RH | |||
| TEMP.係数 | ±0.02%/℃ （0 | 50℃） | |||
| 振動 | 10 | 500Hz、2G 10min。/1cycle、60min。X、YのZの斧に沿って各 | |||
|
安全及びEMC （ノート5） |
安全基準 | UL62368-1、CSA C22.2第62368-1、TUV BS EN/EN62368-1、EAC TP TC 004は承認した | ||
| 抵抗電圧 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC | |||
| 分離の抵抗 | I/P-O/P、I/P-FG、O/P-FG:100Mのオーム/500VDC/25℃/70% RH | |||
|
EMCの放出 |
変数 | 標準 | テスト レベル/ノート | |
| 行なわれる | BS EN/EN55032 （CISPR32） | クラスB | ||
| 放射される | BS EN/EN55032 （CISPR32） | クラスB | ||
| 調和的な流れ | BS EN/EN61000-3-2 | ----- | ||
| 電圧明滅 | BS EN/EN61000-3-3 | ----- | ||
|
EMCの免除 |
BS EN/EN55024、BS EN/EN61000-6-2 | |||
| 変数 | 標準 | テスト レベル/ノート | ||
| ESD | BS EN/EN61000-4-2 | レベル3の8KV空気;レベル2の4KV接触 | ||
| 放射される | BS EN/EN61000-4-3 | レベル3 | ||
| EFT/破烈 | BS EN/EN61000-4-4 | レベル3 | ||
| サージ | BS EN/EN61000-4-5 | レベル4の4KV/Line地球;レベル3の2KV/Lineライン | ||
| 行なわれる | BS EN/EN61000-4-6 | レベル3 | ||
| 磁界 | BS EN/EN61000-4-8 | レベル4 | ||
| 電圧すくいおよび中断 | BS EN/EN61000-4-11 |
>95%のすくい0.5期間、30%のすくい25期間、 >95%の中断250期間 |
||
|
他 |
MTBF | 840.8K hrs min. Telcordia SR-332 （Bellcore）;107.4K hrs min. MIL-HDBK-217F （25℃） | ||
| 次元 | 295*127*41mm （L*W*H） | |||
| パッキング | 1.93Kg;6pcs/12.6Kg/1.04CUFT | |||
| ノート |
1. 特に述べられないすべての変数は周囲温度の230VAC入力、定格負荷および25℃で測定される。 2. さざ波及び騒音は0.1uf及び47uf平行コンデンサーによって終わる帯域幅の20MHzで12"の使用によって歪んだ組ワイヤー測定される。 3. 許容:セットアップされた許容、ライン規則および負荷規則を含んでいる。 4. 軽減は低い入力電圧の下で必要かもしれない。軽減のカーブを詳細については点検しなさい。 5. 電源は最終的な装置に取付けられる部品として考慮される。すべてのEMCテストは単位を取付けることによって実行される 厚さの1mmと金属板720mm*360mm。最終的な装置はまだEMCの指令に会うこと再確認されなければならない。指導のためいかにの これらのEMCテストを行いなさい、参照しなさい「構成の電源のEMIテスト」。をhttp://www.meanwell.com)で利用できる（ 6. fanlessモデルとの3.5℃/1000mと高い動作高度のためのファン モデルとの5℃/1000mの周囲温度の軽減より2000m （6500ft）の。 ※の製造物責任の放棄:詳細情報に関しては、https:// www.meanwell.com/serviceDisclaimer.aspxを参照しなさい |
|||
