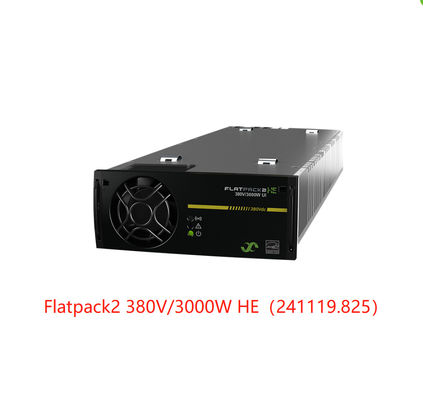

Eltekの整流器モジュールFlatpack2 380/3000 380Vdc 3000Wの高性能（部品番号241119.825）
Flatpack2 380V/3000W彼は整流器出力の高性能、Oリングの保護および高出力力がある。最低損失の純粋なバッテリー・バックアップのDC電圧を配りなさい。中央バックアップ パワー系統の低い信頼性DC-ACのステップを取除き、信頼性および効率を最大にしなさい。
Smartpack2コントローラーによって監察される大きい国システムを造る72までの整流器が付いている積み重ねのキャビネット。
変数:
| モデル | Flatpack2 380/3000彼（UI） |
| 部品番号 | 241119.825 |
| 入力データ | |
| 電圧（体言） |
176 - 277 VAC/260 - 400 VD 1） C |
| 電圧（範囲） |
85 - 305 VAC/260 - 410 VD 1） C |
| 頻度 | 45 - 66のHz/15 - 18.5 Hz2の）/DC1） |
| 満載現在の（最高） @わずかな入力 | 18.2腕 |
| 力率 | > 50%の負荷または多くの0.99 |
|
保護 |
L及びNのバリスターのヒューズ VINが範囲からあると切りなさい |
| アウトプット データ | |
| 電圧（デフォルト） | 381 VDC |
| 電圧（調節可能な範囲） | 300 - 400 VDC |
| # Pbの細胞は支えた | 156 - 168 3） |
| 連続的な力（最高） | 3000 W |
| 力@ 85 VAC/85 VDC | 1200のW |
| 現在の連続的（最高） | 9 A （@VOUT< 336="" V=""> DC）/7.9 A （@ VOUT = 381 VDC） |
| 現在の共有（10 - 100%の負荷） | 10からの100%の負荷への最高の流れの±5% |
| 静的な電圧調整（10 - 100%の負荷） | ±0.5% |
| 動的電圧調整 | 10-90%か90-10%負荷変化のための±2.0%、規定時間 < 10="" ms="">5） |
| 時間を遅らせなさい | > 20氏;出力電圧> 1500のWの負荷の300 VDC |
| さざ波 | < 1000="" mV="">PPの30のMHzの帯域幅 |
| 保護 | 過電圧の操業停止、熱い差込-侵入の現在の制限、Oリングのダイオード、ヒューズ5）、短絡の証拠、高温保護、積み過ぎの操業停止4） |
| 他の指定 | |
| 効率@ 230 VAC/380VDC入力 | 96.2%/96.6% |
| 分離 |
3.0 kVAC –出力、1.5 kVACへの入力–地球、1.5 kVDCへの入力–埋まるべき出力 3.0 kVAC –第一次への缶、3.0 kVAC –二次への缶 |
| 警報（赤いLED） | 低い本管の操業停止、高低の温度の操業停止、整流器の失敗、出力、ファンの失敗、低電圧警報、缶バス失敗の過電圧の操業停止 |
| 警告（LEDを黄色にしなさい） | 、過電圧で点滅する範囲からの入れられた電圧は活動化させる力の整流器モード、遠隔電池の現在の限界を軽減する |
| 正常（緑LED） | 入出力ok |
| わずかな入力の音響の騒音、および満載 | < 40dBA="">ambientambient>< 25=""> 40°C |
| MTBF （Telcordia SR-232 Iss.3の塩酸メタンフェタミン。II場合L1） | 2 291 210h （@ Tambient = 25 °C） |
| 実用温度 |
-40 +75°C （- 40から+167°F）の湿気不凝縮5 -に95% RH 出力電力3000W @ 50°Cからの線形を軽減する（122°F） 980W @ 75°C （167°F）に |
| 保管温度 | -40 +85°C （- 40から+185°F）の湿気不凝縮0 -に99% RH |
| 次元[WxHxDの]/重量 | 109 x 41.5 x 327のmm （4.25 x 1.69 x 13"）/ < 1=""> |
| 設計基準 | |
| 電気安全 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013年のIECの60950-1:2013、ULの60950-1:2014、CSA C22.2第60950-1-07 |
| EMC |
ENの61000-6-1:2007、-6-2:2005、-6-3:2007 + A1:2010年の-6-4:2007 + A1:2010年、 IEC61000-6-5:2015年、EN 300 386:v1.6.1、FCC CFR 47部の15:2013 |
|
環境 |
に従ってテストされる:ETSI EN 300 019: 2-1 （クラス1.2）及び2-2 （クラス2.3） IECの62040-5-3:2016節4.2による正常な動作条件。IECの62040-5-3:2016節4.3による他の作動条件は、助言されなければならない 2011/65/EU （RoHS）及び2012/19/EU （WEEE） |
|
1) pn 241119.825IAによって段階的に行なわれた修正7からのサポートをDC入力。より低いDC電圧のためのサポート要求あり次第 2) 周波数範囲16の2/3のHzは230のためにだけVAC +/-15%支えた。最高の利用できる力は1000のWに軽減した 3) 156個の細胞のために最低テスト電圧は1.923 V/cellである。168個の細胞の最高の倍力のために電圧は2.38 V/cellである 4) 10sの後で（Vout DCと定義される）取り除かれなかった積み過ぎられたまたは負荷欠陥が < 200="" V="">それ永久に締まれば（再調節するべき力周期） 5) pn 241119.825IAによって段階的に行なわれる修正9から |
|
解決
私達はサイトの調査書を含む完全な解決を提供したり、電話会社のための顧客の要求、テクニカル サポートおよび中国を出入りして保守サービスに従って専門の計画を提案する。私達に世界中で信頼されたパートナーの有能なチームそしてネットワークがある。
FAQ:
1. いかに質を制御するか。
:郵送物の前のすべてのプロダクトはプロダクトの質を保障する模倣された使用法のシナリオ、負荷および満載および現在の共有テストである。
2. あなたの最低順序量は何であるか。
:最低順序量がないし、1つはまたすることができる。唯一の相違は価格およびスケジュールである。
3. あなたの会社をもたらすことができるか。
:私は非常に名誉を与えられる。私は私達の会社情報に広範囲および直接導入を与えるために会社の紹介文書を後で送る。
4. あなたの会社の利点は何であるか。
:供給、異なった解決を提供する顧客の異なった必要性に別に従って提供される適用範囲が広いのそれに続く更新のための十分な目録および供給の保証。
5. 私はサンプルを送ってもいいか。価格と共に私にそれを報告しなさいか。
:サンプルを送ることができるサンプルは大きい自尊心に応じてあり、貨物はあなたによって耐えられる必要がある。
6. いかに質の問題のあなたの会社の取り引きをしなさいか。
:私達の会社はずっとほぼ10年間この企業をしている。それに既にある特定の評判があってしまった。私達は注意深くそれを分析する。それが全く私達の質問題なら、私達のサービス チームである役立って幸せ心配の後で請負契約に従って事をし、決して許可しなかった持っていることを安心できる。
7質についての何か。
:新しいパッケージと元の100%。私達は各項目を前に掲示した良質の各項目を確かめるためにテストする。
8保証のための何か月か。
:1年の品質保証
9劣ったを取扱う方法を-質の商品か。
:商品は保証の時間内のあらゆる悪い良質品のためのポスト料金の私達の充満とポストである場合もある。
