エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805

1部分
MOQ
1 USD
価格
エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
Branda: Eltek
パーツNo: 241119.805
モデル名: Flatpack2 110-120V/20A HE / FLATPACK2 110/2000 HE
効率: 97.8%
応用: 電気通信は中心システムに動力を与える
入力電圧: 85 - 305 VAC
出力電圧: 20 - 90 VDC
出力: 3025W
流動: 15125 ADC
体重: 2kg
ハイライト:

フラットパック2 矯正モジュール

,

20A 矯正器モジュール

,

110-120Vの直すモジュール

基本情報
起源の場所: CN
ブランド名: Eltek
証明: CE
モデル番号: 241119.805
ドキュメント: ds-24111x.805.ds3-1-4-1.pdf
お支払配送条件
パッケージの詳細: カートン
受渡し時間: 8-10週
支払条件: L/C,T/T
供給の能力: 1ヶ月あたりの3000部分
製品の説明

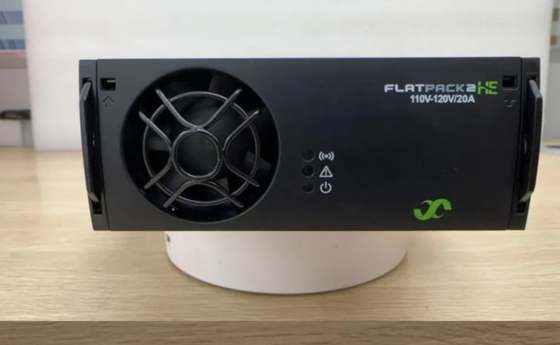

エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 0

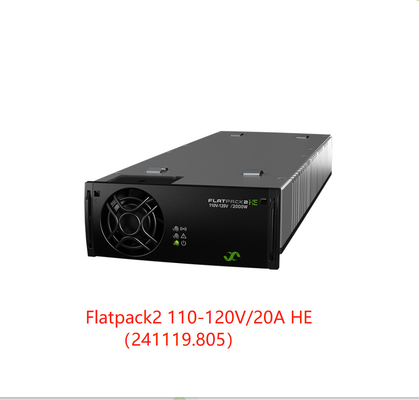

 Eltek 整流器モジュール Flatpack2 110-120V/20A HE 高効率モジュール (部品番号 241119.805)


FLATPACK2 110/2000 HE

Flatpack2 110-120V/20A HE

Flatpack2 ファミリーは、発売以来、幅広い電力定格と電圧に拡大しました。


Flatpack2 110-120V/20A HE

産業用途向けの信頼性の高い高効率整流器


主な特徴

  • 実績のある信頼性
  • 高電力密度
  • アプリケーションの柔軟性 - 2KW からマルチキャビネット設置まで
  • DC 入力 (DC/DC コンバーター) を受け入れます
  • グローバルコンプライアンス (CE、UL)
  • 海洋 &
  • オフショア認証
  • 特許取得済みの技術
  • デジタルコントローラー


パラメータ:




モデル 110 / 2000 HE WOR 110-120 / 20A HE
部品番号 241115.805 241119.805
入力データ
電圧範囲 (公称) 185 - 275 V AC/ DC 176 - 277 V AC 1)
電圧範囲 85 - 300 V AC/ DC

85 - 305 V A 1)

C

周波数 0 - 66 Hz 45 - 66 Hz
最大電流 11.9 A RMS 18.64 ARMS
力率 0.99 (@ 50-100 % 負荷) 0.99 (@ 50-100 % 負荷)
THD (@ 230 VAC) < 5 % (@ 全負荷) < 4 % (@ 全負荷)
保護 過渡保護用のバリスタ、両ラインのヒューズ、300/305 V 以上でのシャットダウン
出力データ
デフォルト電圧 122.5 VDC
電圧範囲 89.22) - 171.6 VDC

90.02) - 151.25 VD 1)

C

# Pb セル対応 (1.8 - 2.4 V DC/ セル) 54 - 71 54 -60
# NiCad セル対応 (1.05 - 1.65 V DC/ セル) 85 - 104 86 - 91
最大電力、公称入力 2000 W 3025 W1)
最大電力、85V 入力 850 W 1280 W
最大電流 16.7 A 20 A
保持時間、デフォルト電圧および 1500 W 負荷 20 ms、VOUT > 99.7 VDC 10 ms、VOUT > 99.7 VDC
電流共有 最大電流の ±5% (負荷 10 ~ 100%)
静的電圧調整 10% から 100% の負荷および公称入力で ±0.5%
動的電圧調整 10 ~ 80% または 80 ~ 10% の負荷変動で ±5.0%、調整時間< 50ms
リップルとノイズ、30 MHz 帯域幅 < 500 mV PP
保護 過電圧シャットダウン、短絡保護、高温、ホットプラグイン突入電流制限、ORing ダイオード
その他の仕様
効率 > 94% > 94%
絶縁 3.0 kVAC – 入力と出力、1.5 kV AC – 入力アース、1.5 kV DC – 出力アース 3 kVAC CAN – 入力、3kVAC CAN – 出力
アラーム (赤色 LED) 低主電源シャットダウン、高温および低温シャットダウン、整流器障害、出力過電圧シャットダウン、ファン障害、低電圧アラーム、CAN バス障害
警告 (黄色 LED) 整流器の電力低下モード、リモートバッテリー電流制限が有効、入力電圧範囲外、過電圧で点滅
通常 (緑色 LED) 入力と出力 OK
MTBF (Telcordia SR-332 Issue I method III (a)) >391 000h (@T AMBIENT= 25°C) >400 000h (@T AMBIENT= 25°C)
動作温度 (5 - 95% RH 結露なし) 出力電力は温度 / に応じて低下します

-40 ~ +75°C [ -40 ~ +167°F]

+55°C / 1350W @ +75°C

-40 ~ +75°C [ -40 ~ +167°F]

+50°C / 1150 W @ +75°C

保管温度 -40 ~ +85°C (-40 ~ +185°F)、湿度 0 ~ 99% RH 結露なし
寸法 [幅 x 高さ x 奥行き] / 重量 109 x 41.5 x 327mm (幅 x 高さ x 奥行き) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs]
設計基準
電気的安全性 UL 60950 -1、EN 60950 -1、CSA 22.2
EMC

ETSI EN 300 386 V.1.3.2

EN 61000-6-1 / -2 / -3 / -4 / -5

主電源高調波 EN 61000 -3-2
環境

ETSI EN 300 019: 2-1 (クラス 1.2)、2-2 (クラス 2.3) & 2-3 (クラス 3.2)

ETSI EN 300 132-2

2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)

海洋適合性

(AC フィルター付き EMC クラス B)

船舶の分類に関する DnV 規則、高速 & 軽船および DnV オフショア規格


-

1) 仕様は HW バージョン 2 以降に有効です。古いリビジョンについては、DS:24111x.805.DS3 ver1 を参照してください。

2) 軽負荷では出力電圧が上昇します (< 1.6A)




エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 1
 エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 2

エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 3

エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 4

エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 5エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 6エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 7

エルテックの整形モジュール Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE 高効率モジュール 部品番号 241119805 8
