エルテック AC DCインバーター Flatpack2 リクティバーター 220V 230/1500 220/1200 & 115/750 220/600 (パート番号:241123.141)

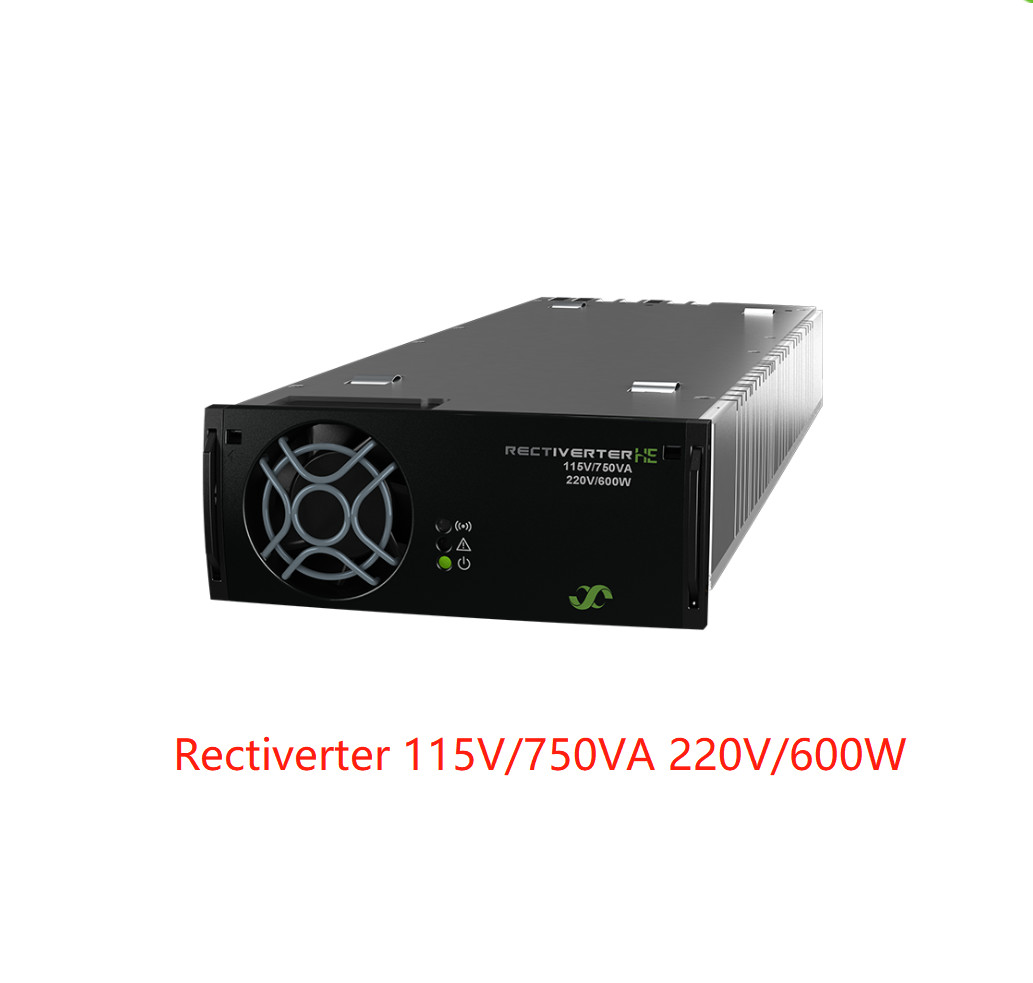

Flatpack2 HE直流器ファミリーの HE テクノロジーで構築された直流器 115V/750VA 220V/600Wは,最小損失と足跡で 115 Vac と 220 Vdc の負荷のためのバックアップ電力を提供します.
逆転器は3ポートの装置で,220V電池を充電し,同時に交流電荷と直流電荷に電力を供給する.電源の切断の間,リレクトリバーターは電池に貯蔵されたエネルギーを用いてAC負荷を供給します.
パラメーター:
|
モデル/注文情報 230/1500 230/1500 230/1500 115/750 115/750 115/750 220/1200 220/150 220/0 220/600 220/75 220/0 この例では, |

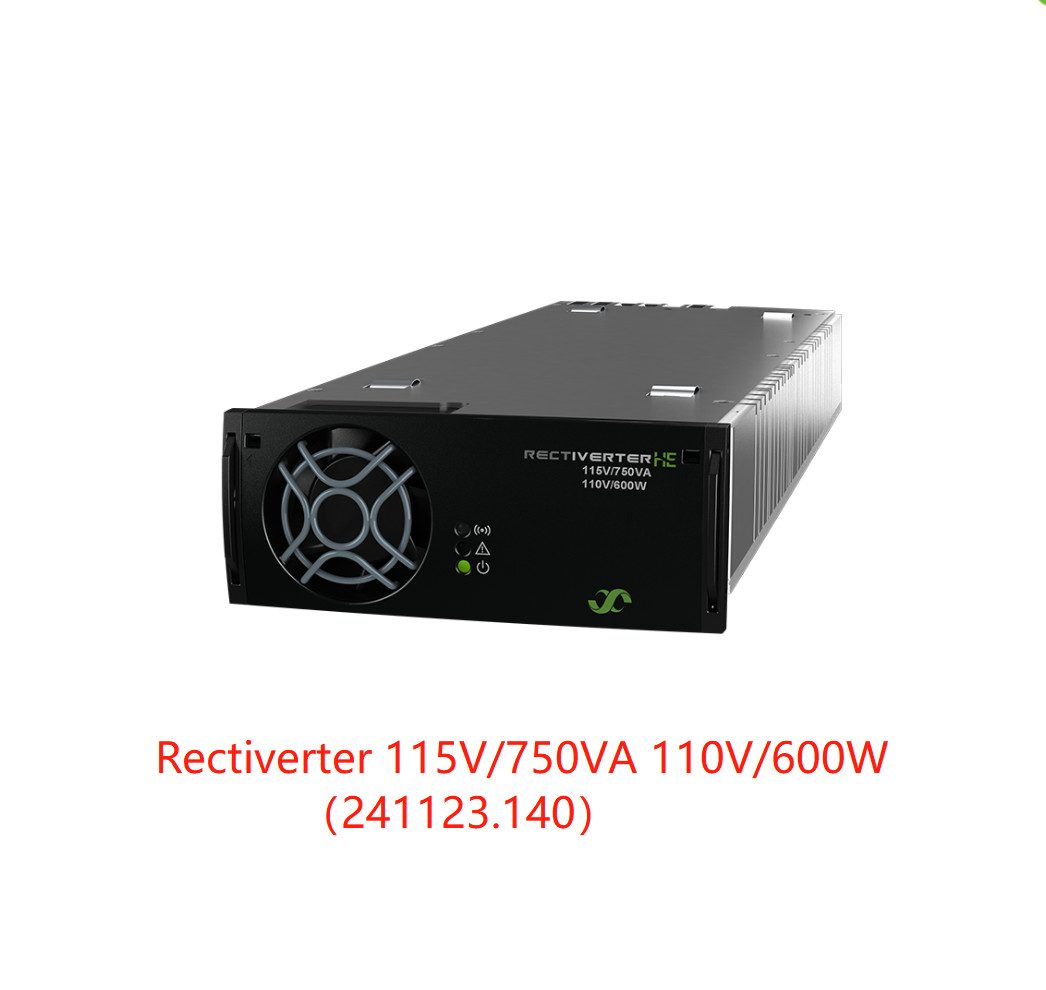

| 部分番号 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| AC出力データ |
| 電圧 (デフォルト) / (調整範囲) 230 VAC/ 200〜240VAC115VAC/ 100 - 127VAC |
| 周波数 (デフォルトインバーターモード) 50 Hz (適応) 60 Hz (適応) |
| 周波数 (設定可能なインバーターモード) 50Hz,60Hzまたは最後に同期された50/60Hz (適応可能),94-106Hz6) |
| 最大電源 (連続/過負荷 (<15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| 負荷分担10~100%の有効電力の ±5% |
| 最大電流 (連続電流/過負荷 (<15s) ) 6.5ARMS/ 8.7ARMS |
| 電流 (最大) スピードアップ (20ms) 32A (6x名目) |
| 抵抗負荷でTHD < 1.5% |
| 防護ファイューズ L型 熱でプラグインできる バリスター |
| DC出力データ |
| 電圧 (デフォルト) / (調整範囲) 245 VDC/ 194 - 290VDC |
| 電力 (最大 @名目入力) 1200 W1) について150W 0W(2) について600W1) について75W 0W(2) について |
| 電流 (最大 @V)外へ≤216VDC) 5.56 A1) について0.69A - 2.78A1) について0.34A - |
| 待機時間,最大出力 > 10ms; V外へ> 190VDC(直直機モードのみ) |
| 電流共有 (10~100%負荷) 10~100%負荷から最大電流の ±5% |
| 静電圧調節 (10〜100%の負荷) ±0.5% |
| 動的電圧調節 ±5.0% 10~90%または90~10%の負荷変動,調節時間 < 50ms |
| リップル < 1 VPP, 30 MHz の帯域幅 |
| 保護 短回路防止 超電圧切断 逆極性 ファイズ |
| インプットデータ |
| AC メイン 入力電圧 (範囲/LV 切断) 185 - 275 VAC/ 170VAC95〜140VAC/ 85VAC |
| AC電流 (最大) 11.5ARMS9.1 ARMS (3) について8.2ARMS (3) について11.3 ARMS10.1 ARMS (3) について9.2ARMS (3) について |
| 周波数 (デフォルト: 同期範囲) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| 周波数 (設定可能:同期範囲) 47-53 Hz, 57-63 Hz または両方 (適応可能) |
| パワーファクター/THD > 0.99 50%以上の負荷で/ < 3.5% |
| AC入力保護ファイューズ LとN,ホットプラグイン,バリストール |
| DC電圧名値/拡張範囲4)204~290VDC/ 180〜204VDC |
| DC電流 (最大) 6.67 A / 9 A 過負荷 (15s) 3.2 A / 4.5 A 過負荷 (15s) |
| 他の仕様 |
| 効率>96% (メインモード (AC/ACとAC/DC)),>94% (インバーターモード (DC/AC)) |
| 断熱装置 3.85 kVDC- エアコン入/出PE に 3.55 kVDC- エアコン入/出DCから4.25kVDC- エアコン入/出CAN/SYNCに 2.2 kVDC- DCからPE,3.5kVDC- DCから CAN/SYNC |
| アラーム: 赤色LED 低電圧と高電圧の電源入力電源の切断,高電圧と低電圧の切断,逆転器の故障,アラームリレー [NOmax 75 V]DC/ 100 mA] 超電圧出力停止,ファン故障,低出力電圧アラーム,CANバス故障,シンクロバス (AC出力)またはDC出力アラーム) 失われ,同期が失敗 |
| 警告: 黄色いLEDリレクトリバーターは,電源減速モードまたはDCまたはACポートの電源または電流制限モードで,リモート出力電流制限が有効,コントローラとのCAN通信の喪失 |
| 通常動作:緑色LEDAC出力および/またはDC出力 オンとOK |
| 作業温度 -40〜+75°C (-40〜+167°F),湿度 5〜95% RH 凝縮しない |
| 55°C (131°F) 1200Wから480W @ 75°C (167°F) の温度下降 (ACとDCの各出力 (総電源2000Wから800W) |
| 貯蔵温度 -40〜+85°C (-40〜+185°F),湿度 0〜99% RH 凝縮しない |
| 尺寸[WxHxD] / 体重 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 lbs) |
| 設計基準 |
| 電気安全 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014UL1778:2014CSA C22.2 No. 107.3-14 |
|
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019IEC 61000-6-5:2015 EMC EN 62040-2:2006 (C1排出量,C2/C3抵抗性),FCC CFR 47 部分15 EN50121 -2:2017+A1:2019-4:2016+A1:2019, -5:2017+A1:20195) |
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (クラス1.2) & 2-2 (クラス2.3) 環境 IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
|
1) AC負荷が優先される.最大可用DC出力と電流は3) DCポートが過負荷され,194V以下の電圧を引く場合,入力電流はこのレベルを超えて増加する可能性があります.即時交流負荷と交流入力電圧; つまり最大800W/7.4AのフルAC電源と名目 4) 性能低下 - 過負荷サポートなし,200〜240VACの出力ではTHDが増加し,230VACの最大入力になります.出力電力の減速率 (230 VAC @ 180 VDCで970Wまで) 5 4kVの外部電圧の電圧需要を満たすために 2) DCポートは依然として両方向ポートとみなさなければならない.ACポート (6) の上では,メーター電源による保護が必要な場合,電圧が発生する.FWバージョン ≥1.10/1が必要です.10 |
