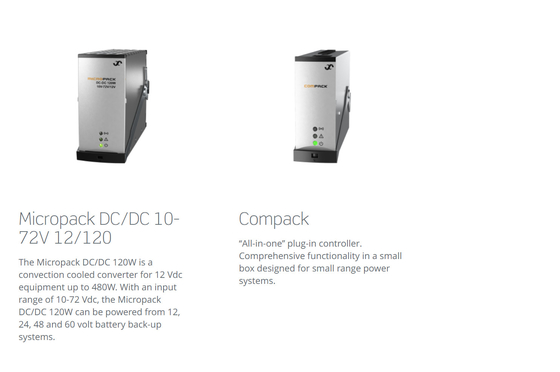

Eltek マイクロパック 小型システム 120W-1000W 12V 24V 48V コンパクトコントローラ (241120.911 2 41120.920 241120.901)
エルテック マイクロパック 小型システム 120W-1000W 12V 24V 48V コンパクトコントローラ (241120.911 241120.920 241120.901)

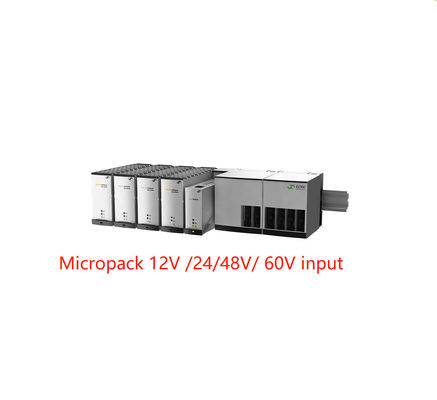

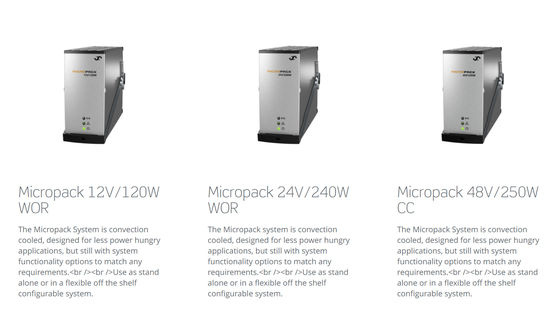

マイクロパックシステムはコンベクション冷却で 電力不足のアプリケーションに設計されていますが システム機能のオプションは どんな要件にも対応しています単独で使用するか,フレキシブルな棚から設定可能なシステムで使用.
マイクロパック・パワー・システムでネットワークをさらに拡張します 負荷範囲は通常120Wから1000Wで 12,24および48Vのオプションでこのシステムは様々な用途に最適です.
パラメーター:
| モデル | バッテリー ディスト | フード | 放題飼料のLVD | 負荷距離 |
| 部品番号 | 241120.915 | 241120.911 | 241120.912 /.914 | 241120.920 |
| 出力データ | ||||
|
システム電圧サポート 保護されていない散装出力接続 保護された負荷出力接続 (プラグイン可能な単極MCBがマイナス) 負荷dist (241120.920) に接続する 保護されていない電池出力接続 (SHUNTとLVBDは正) 保護された電池出力接続 (マイナスで単極MCB,シャントおよびLVBD) 調整機/変換機における出力保護 |
-24 V -48 VDC±12 〜 ±48 VDC+12 / +24 ∙ +48 VDC-12 V -48 VDC - 1 (最大10mm)2) 1 (最大10mm)2) - - - - 4 × 2 - 15 A (最大4mm)2) • • • • - - 12 - (最大10mm) 2 × 最大 30 A (最大10mm)2) - - 阻害する OR FET またはファイューズ,短回路防止および高温保護 |
|||
| 他の仕様 | ||||
| CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD 2 x フュージが故障 1 x ショント 26 mm [1.0 ]. 110g [0.24ポンド] |
CAN (1 x RJ45) 1 x LVD 2x ファイューズの故障 1 x 地上の故障 66 mm [2.6 円] 250g [0.6ポンド] |
- 73 mm [2.9 円] 165g [0.3ポンド] |
|
| 制御システムの接続端末 | ||||
|
拡張幅 |
66 mm [2.6 円] |
|||
| 体重 | 270g [0.6ポンド] | |||
| モデル | スタンド・アロング 2-ポス 4-ポス DC/DC 1-ポス |
| 部品番号 | 241120.900 241120.901 241120.902 241120 オーケー わかった905 |
| インプットデータ | |
| 最大電圧 | 300 VAC/DC 72 VDC |
| 最大電流 | 2 A 7 A 7 A 15 A について |
| 接続,スクリュー端末 最大 2.5mm2 | 1 x L/N/PE 1 x DC+/DC-/PE |
| 保護 | マイクロパック電源モジュールの個々のファイューズ |
| コード化 (出力電圧の混合を防止する) | そう,Yに適した直流器のみ,DC/DCに適した |
| 出力データ | |
| 電圧 | 12VDC24VDC30VDC& 48VDC |
| 最大電流 | 10 A 20 A 40 A 12 A について |
| 接続,スクリュー端末 最大 2.5mm2 | 2 x VOUT+ / VOUT 〜 - 2 x VOUT+ / VOUT 〜 |
| 241120.91xベースへの接続 | - - - - |
| 調整機における出力保護 | 阻害する OR FET またはファイューズ,短回路防止および高温保護 |
| 他の仕様 | |
| モジュールアラームリレー出力 最大1mm2 | ■■■■ |
| CAN接続 |
- / • 3ピン1) について2本のワイヤルから3本のピンまで1) について ) ) |
| 幅 | 44 mm [1.7 ]. 142 mm [5.6 ]. 231 mm [6.1 ]. 44 mm [1.7 ]. |
| 体重 | 70g [0.2ポンド] 160g [0.4ポンド] 250g [0.6ポンド] 78g [0.2ポンド] |
| モデル | DIN鉄道海上フィルター |
| 部品番号 | 241120.930 |
| 他の仕様 | |
| メインランキング/接続 | 85〜300VAC/DC0 - 12.5 A / L- N (DC+/-) + PE: 2.5mm2スクリップ端子 |
| サイズ/重量 | 35 x 99 x 114.5 mm [1.4 x 4.1 x 4.7 円] / 328 g [0.72 lbs] |
| すべてのモデル | |
| 他の仕様 | |
| カバー素材 | V0級プラスチックとアルミニウム |
| 温度 | 動作: -40〜 +65°C (-40〜 +149°F),保管: -40〜 +85°C (-40〜 +185°F) |
| マウント | 35mm DINレール |
| 尺寸 (H x D) | 89mm (2U)(2) についてx 最大 150mm (DINレールを含む) mm [3.5 x 5.9 ] |
| 設計基準 | |
| 電気安全 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 FCC CFR47 部分15B セクション109: 2010,ETSI EN 300 386 v2.1.12016年 |
| メインハーモニック | EN 61000-3-2:2019 |
|
環境 |
ETSI EN 300 019: 2-1 (クラス1.2) & 2-2 (クラス2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
| 船舶の適合性 (EMCクラスB) | DNVGL-CG-0339:2015 |
|
1) HW回転 ≥ 2 で利用可能な CAN 接続器 2) 空気の流れを確保するために,以下の最低1Uを許可します. |
|
