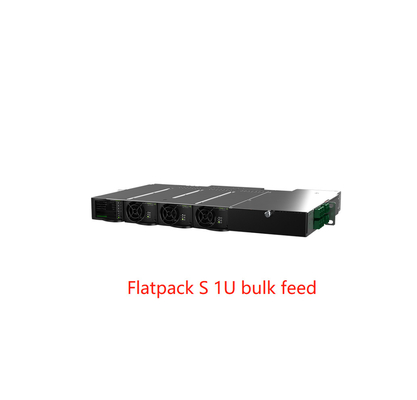

Eltek Flatpack S 1U バルクフィード 24V 36V 48V DC電源ソリューション (CTOS0301.XXX)
Eltek Flatpack S 1U バルクフィード 24V 36V 48V DC電源ソリューション (CTOS0301.XXX)

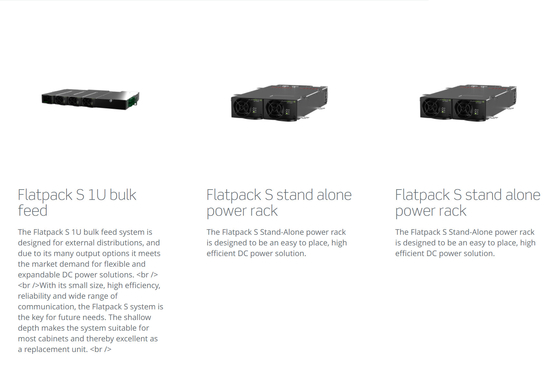

Flatpack S 1U バルクフィードシステムは、外部配電用に設計されており、多くの出力オプションにより、柔軟で拡張可能なDC電源ソリューションに対する市場の需要を満たしています。
小型、高効率、信頼性、幅広い通信機能を備えたFlatpack Sシステムは、将来のニーズに対応するための鍵となります。奥行きが浅いため、ほとんどのキャビネットに適しており、交換ユニットとしても優れています。
アプリケーション
テレコム
• モバイル
• ワイヤレス
• 固定回線
産業
• オフショア
• 海洋
• プロセス産業
パラメータ：
|
|
|||||||||
| モデル | コントローラー & 48V 整流器 | コントローラー & 36V 整流器 | コントローラー & 24V 整流器 | ||||||
|
|
|
||||||||
| 部品番号 | CTOS0301.xxx | CTOS0301.xxx | CTOS0301.xxx | ||||||
| 入力データ | |||||||||
| 最大電圧 | 305 VAC 1) | ||||||||
| 最大電流 | モジュールあたり9.9 A | モジュールあたり5.9 A | モジュールあたり5.9 A | ||||||
| 主電源構成 | 230 VAC、3 x 1相または3相（∆）230/400 VAC、3相（Y） | ||||||||
| 主電源接続 | 4mm2 端子台、背面接続 | ||||||||
| 周波数 | 45～66 Hz | ||||||||
| 出力データ | |||||||||
| 電圧 | 48 VDC | 36 VDC | 24 VDC | ||||||
| 最大電流 | 125 A | 125 A | 125 A | ||||||
| バッテリー(ブレーカー位置なし) | |||||||||
| LVBD (80アンペアラッチ) | オプション | ||||||||
| シャント | 正または負の脚部 | ||||||||
| 接続（背面） | M6 ケーブルラグ | ||||||||
| 負荷(ブレーカー位置なし) | |||||||||
| 接続（背面） | M6 ケーブルラグ | ||||||||
| 制御と監視 | |||||||||
| Smartpack S | 6x 入力/出力接続とイーサネット。Smartpack S データシートを参照してください | ||||||||
| 機械的データ | |||||||||
| 寸法（幅 x 高さ x 奥行き） |
19インチ/1U/250 mm 推奨最小キャビネット奥行き、300 mm |
||||||||
| 重量（コントローラーを含む、整流器を除く） | 4.7 kg [10.4 lbs] | ||||||||
| 設計基準 | |||||||||
| 電気的安全性 | UL 60950-1、EN 60950-1 | ||||||||
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1（イミュニティ、軽工業）EN 61000-6-2（イミュニティ、産業） EN 61000-6-3（エミッション、軽工業）EN 61000-6-4（エミッション、産業） |
||||||||
| 環境 |
ETSI EN 300 019-2-1 クラス 1.2 ETSI EN 300 019-2-2 クラス 2.3 ETSI EN 300 019-2-3 クラス 3.2 IEC 62040-5-3:2016 条項 4.2 に準拠した通常の動作条件。 IEC 62040-5-3:2016 条項 4.3 に準拠したその他の動作条件については、アドバイスが必要です。 |
||||||||
|
1) 詳細については、Flatpack S 整流器のデータシートを参照してください |
|||||||||
