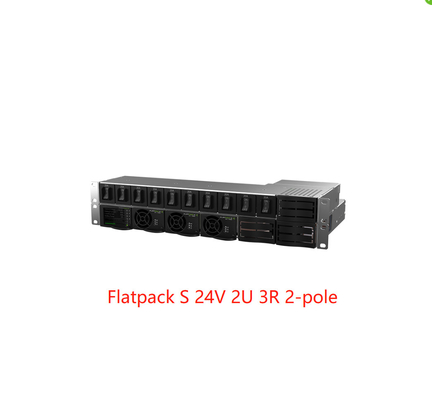

Eltek Flatpack S 24V 2U 高さ、3つの整流器付き Flatpack S 24/1000HE FlatpackS 24/1800HE (MFGS0302.001 MFGS0302.002)

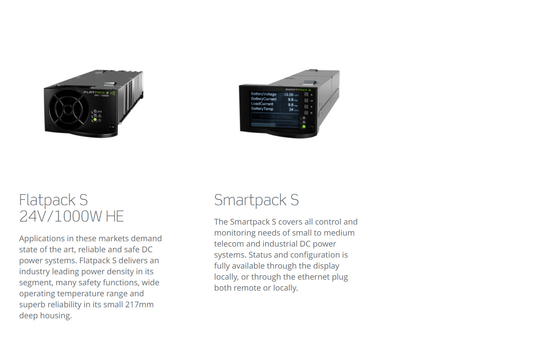

この小型で高密度なシステムは、プラグ可能なブレーカーと整流器のみに基づいており、現場でも、必要な用途に合わせて簡単に構成できます。Flatpack S HE整流器とSmartpack Sコントローラーの組み合わせにより、安全で信頼性が高く、環境に優しい動作が保証されます。
奥行きが浅く柔軟性があるため、Flatpack S 2U 2極システムはほとんどのキャビネットに適合し、交換ユニットとして優れています。
パラメータ：
|
|
|||||||
| モデル FPS 2U/3R 2極 24V FPS 2U/3R 2極 24V LVBD | |||||||
| 部品番号 | MFGS0302.001 MFGS0302.002 | ||||||
| 入力データ | |||||||
| 電圧（公称） |
1) 185VAC/DC – 305VAC / 300VDC |
||||||
| 主電源構成（個別供給） | 230VAC, 3 x 1相または3相（∆）230/400VAC, 3相（Y） | ||||||
| 最大電流 | 5.9Arms 個別供給 / 17.7Arms 単一供給 | ||||||
| 主電源接続 | 4mm2 端子台、背面接続 | ||||||
| 周波数 | 45 – 66Hz | ||||||
| 出力データ | |||||||
| 公称電圧 | 24VDC | ||||||
| 最大電流（合計） | 125ADC | ||||||
| 最大電流配電（合計） | 100ADC | ||||||
| バッテリー配電 | |||||||
| ブレーカー、2極プラグ可能Dフレーム | 1 x 100A最大 | ||||||
| LVBD | 該当なし | デフォルト | |||||
| 接続（背面） | M6スタッド（25mm2） | ||||||
| バッテリーヒューズアラーム | 補助スイッチ | ||||||
| 負荷配電 | |||||||
| ブレーカー、2極プラグ可能Bフレーム | 10 x 20A最大 | ||||||
| 接続（背面） | ネジ端子（10mm2） | ||||||
| 負荷ヒューズアラーム | 補助スイッチ | ||||||
| バルク出力 | |||||||
| 保護 未ヒューズ | |||||||
| 接続（背面）M6スタッド（25mm2） | |||||||
| 制御と監視 | |||||||
| Smartpack S | 6 x 入力/出力とイーサネット2) | ||||||
| その他の仕様 | |||||||
| 温度 | 動作：-40～+65℃フル / +85℃ディレーティング 保管：-40～+85℃ | ||||||
| コーディング | 誤った電源モジュールの挿入を防止するためのコーディング | ||||||
| 寸法（幅x高さx奥行き） | 482.5 x 89 x 250mm | ||||||
| 取り付け | 19インチ フラッシュマウント | ||||||
| 冷却 | 空気の流れのために前面と背面に30mmのスペースが必要 | ||||||
| 重量（整流器とブレーカーなし） | 約7kg | ||||||
| 設計基準 | |||||||
| 電気的安全性 | UL 60950-1、EN 60950-1、CSA C22.2 | ||||||
| EMC |
ETSI EN 300 386 V.1.6.1 EN 61000-6-1 / -2 / -3 / -4 FCC Part 15 Subpart 109 |
||||||
| 環境 |
ETSI 300 019-2 -1 クラス1.2 ETSI 300 019-2 -1 クラス2.3 ETSI 300 019-2 -1 クラス3.2 |
||||||
|
1) 詳細については、Flatpack Sデータシートを参照してください。 2) 詳細については、Smartpack Sデータシートを参照してください。 |
|||||||
