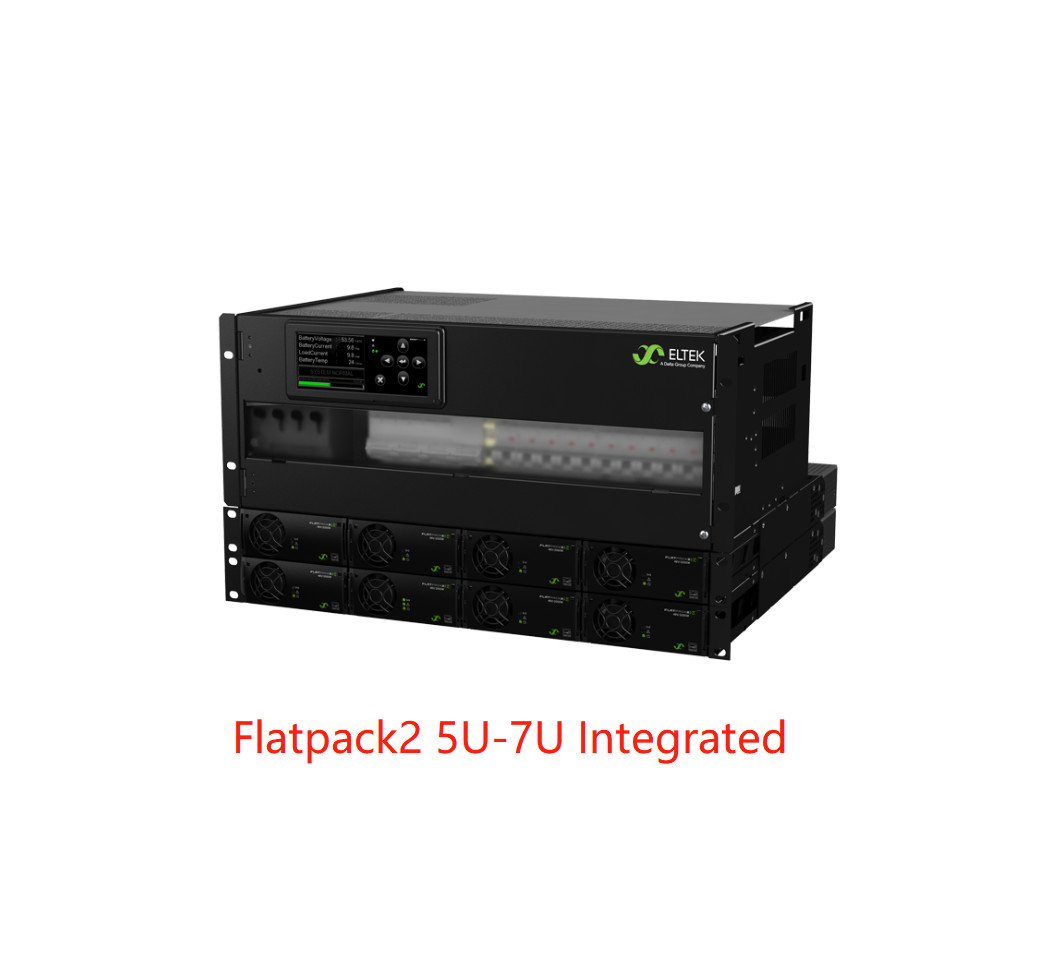

Eltek Flatpack2 パワーシステム 5U 6U 7U 300A/ 500A 分配 FP2 2000W / FP2 3000W モジュール
4U配送は,コンパクトで柔軟なDC電源ソリューションの需要に応えるように設計されています.それはビルディングブロックに基づいています.バッテリーセクションと負荷セクション.
プラグイン可能なバッテリーブレーカーとDIN搭載の負荷ブレーカーは,簡単に構成され,また"フィールド内"の交換を保証します.電源システムは2つのコントローラオプションを持っています.スマートパック2 または スマートパックSは,現在および将来のアプリケーションに必要なすべての機能を持っています.
主要な特徴
技術データ:
|
|
||||||||
| モデル | 300A 配送 | 500A ディストリビューション | ||||||
|
部品番号 (電源システム設定) |
CTOxxxxx.nnnn | CTOxxxxx.nnnn | ||||||
| パワーモジュール | ||||||||

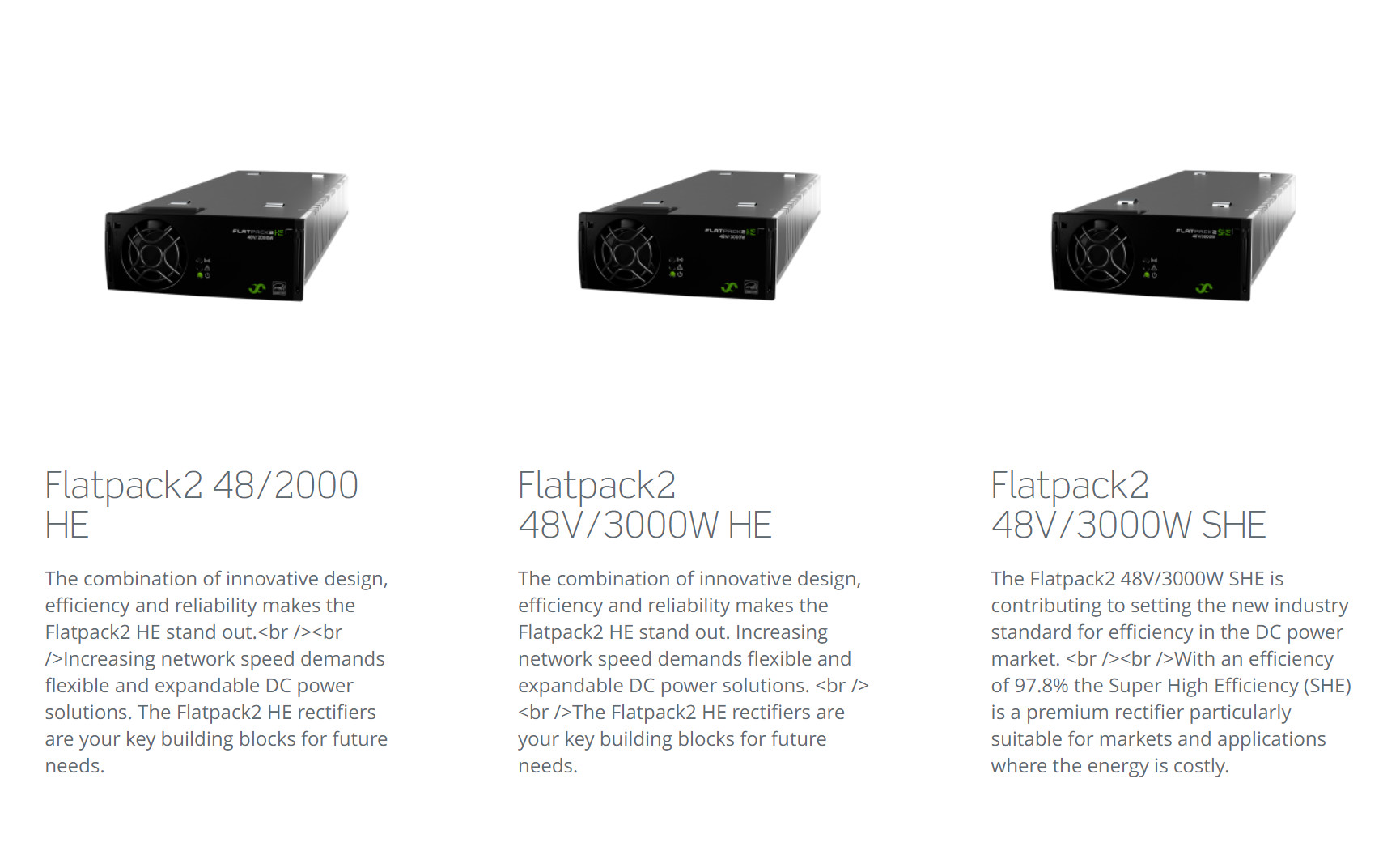

| フラットパック2直線器 1) | Flatpack2 48/2000 HE または SHE フラットパック2 48/3000 HE または SHE | |||||||
| インプットデータ | ||||||||
| 電圧 (範囲) | 85〜300VAC (HEモジュール) 85〜264VAC (SHEモジュール) | |||||||
| 頻度 | 45〜66 Hz | |||||||
| メインの配置 | 1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT | 2x 3p400 VAC TN / 2x 3p230 VAC IT | ||||||
| 接続 | ターミナルブロック 最大10mm2 | |||||||
| 出力データ | ||||||||
| 電圧 | -48 VDC | -48 VDC | ||||||
| 電流 (最大) | 300A | 500A | ||||||
| バッテリー配送 | ||||||||
| ブレーカー位置数 | 4xまたは6x100A | 8x100A | ||||||
| LVBD | 300A (デフォルト) | 500A (デフォルト) | ||||||
| バッテリーブレーカータイプ | プラグイン型 | |||||||
| 負荷分布 | ||||||||
| 負荷位置の数 | 20×18mmまで | 16×18mmまで | ||||||
| LVLD (選択可能) |
2x150Aまたは1x300Aまで (最大6x18mmまたは4x27mm各LVLD) |
150A (最大6x18mmまたはLVLDでは4x27mm) |
||||||
| 負荷断断機タイプ |
DINレール搭載,幅18mmと幅27mm (要求に応じて幅13mmのMCBとプラグイン型ブレーカー) すべてのブランドで設定可能 |
|||||||
| 制御と監視 | ||||||||

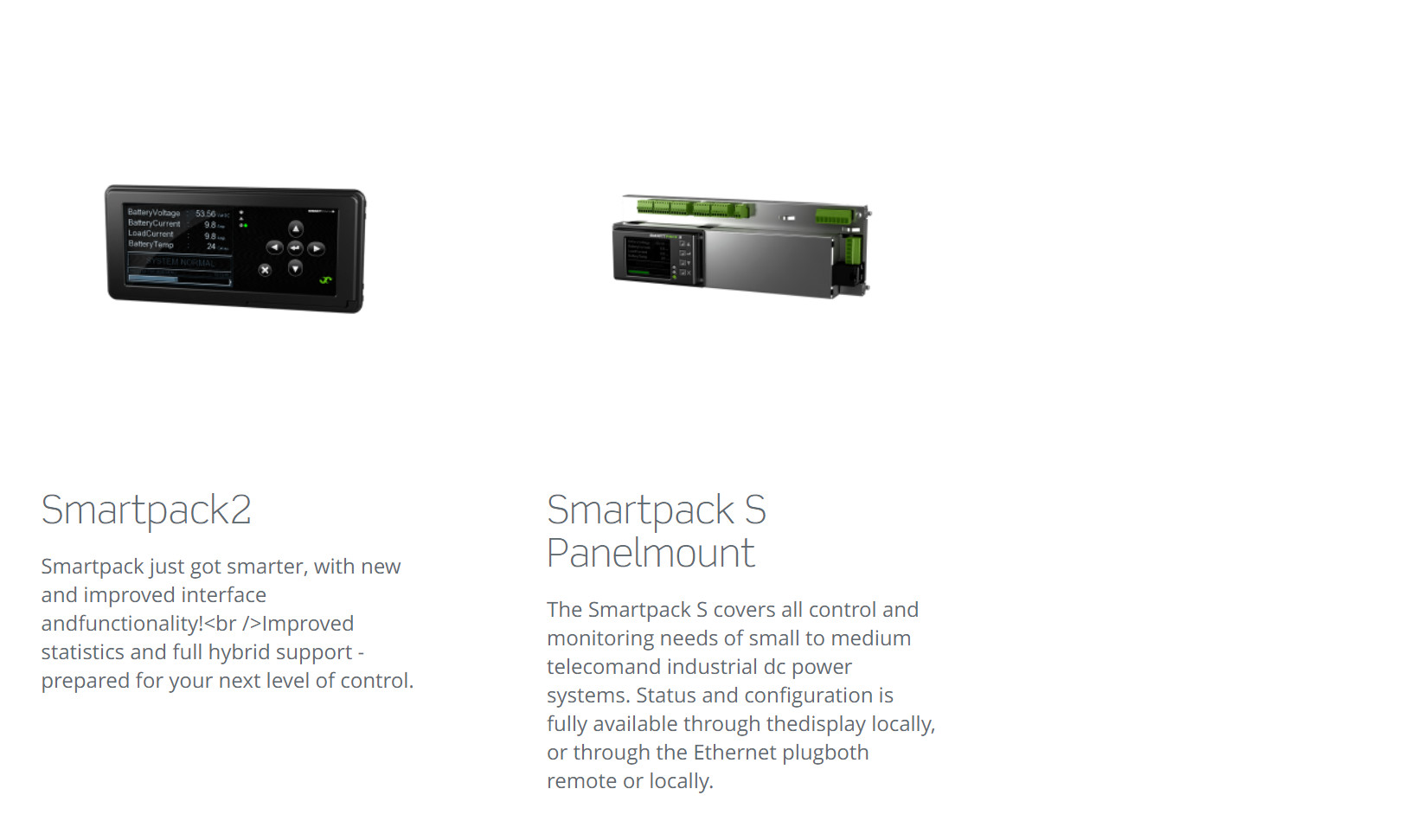

| コントロール・モニタリング・ユニット (2) | スマートパック2 または スマートパックS | スマートパック2 | ||||||
| 設置場所 | ドアパネルを設置 | |||||||
| 地元での運営 | 触覚パッドとグラフィカルカラーディスプレイによる自動説明メニュー操作 | |||||||
| 遠隔操作 | WEB ブラウザによる遠隔/局所監視と制御のためのイーサネット | |||||||
| 他の仕様 | ||||||||
| 動作温度 | -40〜+70 °C [-40〜+158 °F] 3) | |||||||
| 保存温度 | -40〜+85 °C [-40〜+185 °F] | |||||||
| 寸法 (W x D x H) 4 |
482 x 380x H mm [19 x 14.9 x H インチ] 高さ (H): - 5U: 222mm [8.8インチ] - 6U: 267mm [10.5インチ] |
482 x 380 x H mm [19 x 14.9 x H インチ] 高さ (H): - 6U: 267mm [10.5インチ] - 7U: 311ミリ [12.3インチ] |
||||||
| 重量 (モジュールを除く) | 約 5 kg [11 ポンド] | |||||||
| 設計基準 | ||||||||
| 電気安全 | IEC/UL 60950-1 | |||||||
| EMC | ETSI EN 300 386 v13.2 EN 61000-6-1 /-2 /-3 /-4 | |||||||
| 環境 |
ETSI EN 300 019-2-1 (クラス1.2) /-2 (クラス2.3) /-3 (クラス3.2) ETSI EN 300 132-2 IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
|||||||
|
1) 詳細については,Flatpack2直流器のデータシートを参照してください. 2) 詳細については,コントローラデータシートを参照してください. |
3) +45 °Cから +70 °C [+113 °Fから +158 °F]まで 4) 推奨 さ れ て いる 最低 の 棚 の 深さ は 400 mm [15.7 インチ] です |
|||||||
