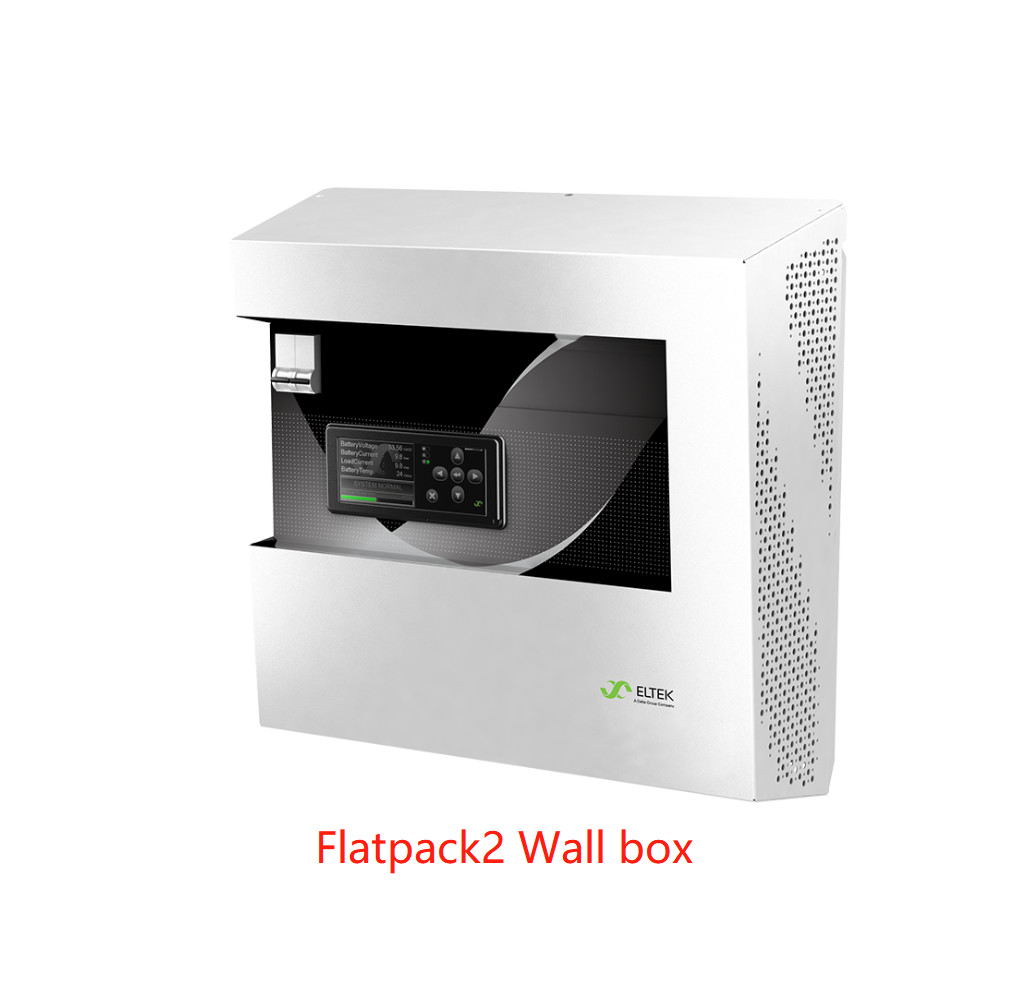

Eltek Flatpack2の壁箱24VDC、30VDC、48 VDC、60 VDC、110 VDC及び125のVDCシステム
選ばれる整流器によってシステムDC出力は次のいずれかである場合もある:24V/40-168 A、48V/15-83 A、110V/10-34A。
そのコンパクト デザインおよび簡単な取付けそれに強力な壁に取り付けられたDC電源パッケージをするため。整流器の広いDCの出力範囲はそれを、すべてのタイプの鉛の酸、またはニッケルのカドミウムのタイプを含む静止した電池との平行操作のために適したようにする。
変数:
| 技術仕様 | ||||||
| モデル | バルク供給24-60V | バルク供給110V | 2 - 棒のdist。24 - 110V | 1 - 棒のdist。-48V | ||
| 部品番号 | CTO30210.000 | CTO30210.100 | CTO30210.xxxx | CTO30210.xxxx | ||
| 入力データ | ||||||
| 電圧（範囲） | 85 - 300ボルトAC | |||||
| 単一AC供給 | • | • | • | • | ||
| SPD （OVPのクラス2）の単一AC供給 | - | - | • | • | ||
| 二重ACは与える（個々のprの整流器） | - | - | • | • | ||
| 推薦された入力ブレーカ | システムの1つのFP2システムの2つのFP2整流器のための個々の供給25Aが付いている2つのFP2整流器のための16A | |||||
| 保護 | 整流器モジュールの個々のヒューズ | |||||
| 関係 |
直接入力MCBで、25mmまで2 PEのねじ込み端子、最高のmm 10 2およびシャーシへのM5ケーブルのラグナット直接 |
|||||
| アウトプット データ | ||||||
| 電圧（デフォルト） | 24-60 VDC | 110-125 V DC | 24-110 V DC | - 48 VDC | ||
| NiCadの支えられる細胞の数 | 18-40 | 85-104 | 18-88 | 38 - 40 | ||
| Pb、支えられる細胞の数 | 12-30 | 54-60 | 54 | 24 | ||
| 力（最高）の@わずかな入力 | 4000 W | |||||
| 現在の（最高） @わずかな入力 | 前ページか適当なFlatpack2整流器のデータ用紙を見なさい | |||||
| 無防備バルク出力 | • | • | - | - | ||
| 保護された電池の出力 | - | - | 2 x 2棒（16 - 63 A） | 3本x 1本の棒（16 - 63A） | ||
| 保護された負荷出力 | - | - | 3(42)） x 2の棒（6 - 63A） | 112））x 2の棒（6 - 63A） | ||
| 統合された電池の分路および接続解除 | - | - | - | 200A | ||
| 関係 |
末端、最高 35mm2 |
末端、最高 35mm2 |
直接25mm2までの入力MCBで、 | |||
| 整流器の出力保護 | OリングFETかヒューズ、短絡の証拠及び高温保護の妨害 | |||||
| 制御および監視 | ||||||
| 監視ユニット | Smartpack 2 | |||||
| 構内操作 | 表示およびキーのWebPowerを使用して標準的なブラウザによる網インターフェイス | |||||
| 遠隔操作 | WebPower （網インターフェイス、SNMPの議定書および電子メール） | |||||
| 警報は中継で送る（関係:クランプ≤ 1.5 mm2） | 接触上の6つのxの潜在的で自由な変更（いいえ、NC、C） [最高75V/2A/60W] | |||||
| 入力 | 構成可能6 x （デジタル、アナログ）および3つの温度 | |||||
| 現在の測定 | 電池の分路が使用されれば現在の整流器および;電池の流れおよび負荷curre | |||||
| 警報 | 低い及び高出力の電圧警報（マイナーで、主要なレベル）、地絡警報、温度警報、本管の運転休止警報、電池残りの容量の低質警報、電池の負荷ブレーカtは警報をおよび大いにもっと裂いた | |||||
| 他の指定 | ||||||
| 分離 |
3.0 kVAC -出力するべき入力 1.5 kVAC -埋まるべき入力 0.5のkVDC - 3）を埋める出力 |
|||||
| 実用温度 |
-40 +45°C （- 40から+113°F）の湿気不凝縮5 -に95% RH 出力電力高温で、見る適当な整流器についてはデータ用紙を軽減する |
|||||
| 保護クラス | IP21、（付加的なカバーPNとのIP22、:298484） | |||||
| 保管温度 | -40 +85°C （- 40から+185°F）の湿気不凝縮0 -に99% RH | |||||
| 次元[WxHxDの]/重量 | 452 x 450 x 200mm （17.8 x 17.7 x 7.9"）/13のkg （1つのモジュール） 15のkg （2モジュール） | |||||
| 設計基準 | ||||||
| 電気安全 | EN 60950-1-3 rdの版 | |||||
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1/-2/-3/-4 |
|||||
| 環境 | ETSI EN 300 019、ETSI EN 300 132 - 2 | |||||
|
2) AC本管の入力構成によって 3) 110V Flatpack2の整流器とのWallboxのための1.5kVAC |
||||||
