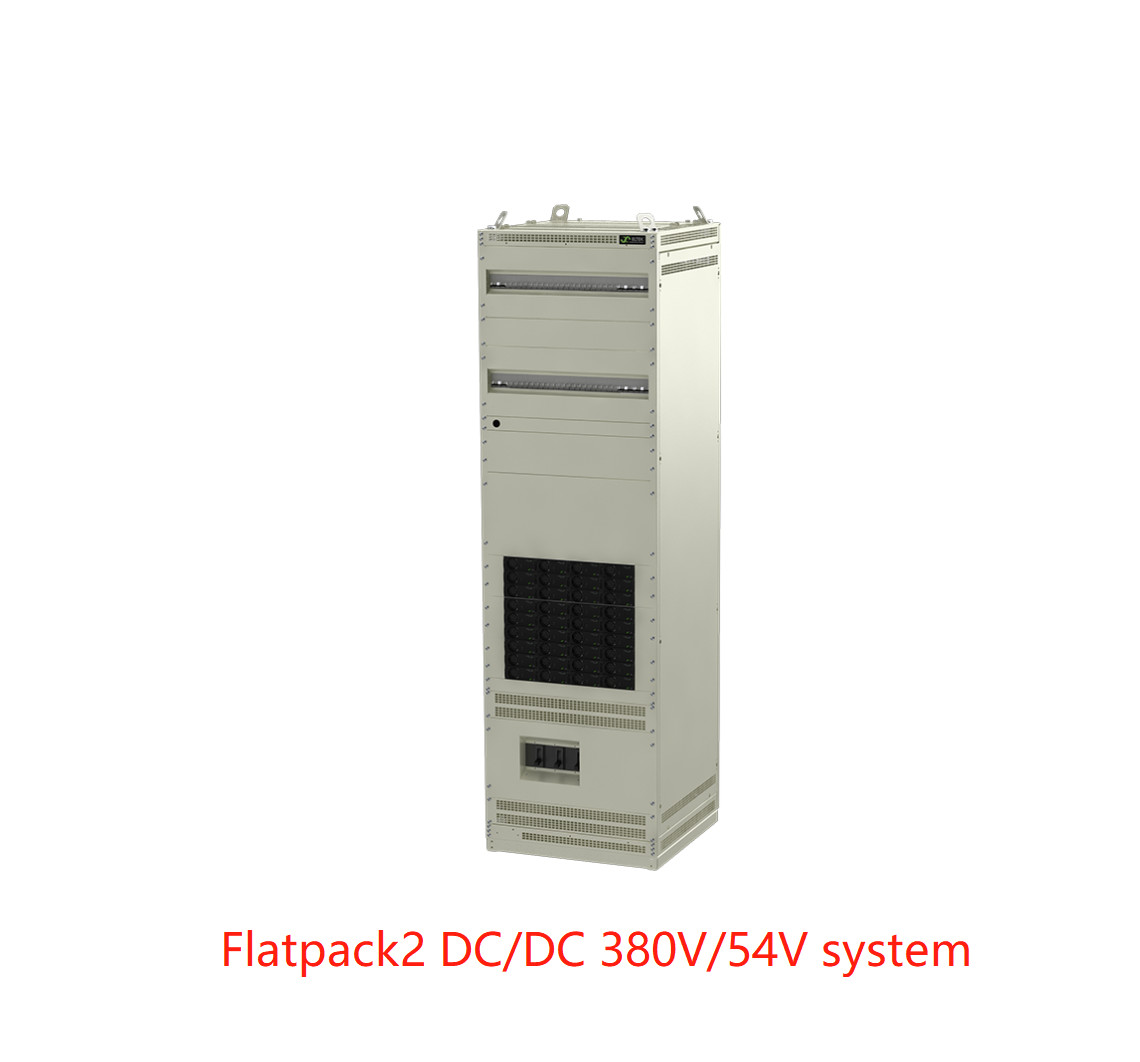

ELTEK 380Vから54V直流電流変換システム Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
エルテック 380Vから54V直流直流変換システム Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Flatpack2 DC/DC 380V/48V 3000W SHE モジュールを Eltekの機能豊かなSmartpack2制御およびモニタリングユニットと組み合わせることで,工事現場は,送電電電圧として380Vdcを使用することで利益を得ることができます.
データセンターにおける従来のUPSの競争力のある代替品か 通信施設の拡張における中央発電所のためのものです
最先端で超高効率のコンバーターモジュールを Eltekの機能豊かなSmartpack2モニタリングと制御ユニットと統合高性能のFlatpack2 DC/DC 380V/54V パワーシステムで, 380 Vdc バスの電圧を制御された 54 Vdc に変換し,モジュール効率は 980.2%
l 入力保護
汎用性
l 拡張性
積載量が増えるにつれ 組み立てられる
超高効率 (SHE)
スマートパック2コントローラ
熱いプラグイン
50-55 Vdc 調節可能出力
特許を取得した技術
応用
テレコム
• テレコム中央事務所の拡張
• 高電力施設の改良
データセンター
● 380 VDC (260-400 VDC) から 50-55 VDC に変換
• 協働施設
●UPS+VDC 装置の交換
パラメーター:
| モデル | 36 kW システム | 72 kW システム | 108 kW システム |
| 部品番号 | CDT31242.xxx | CDT32442.xxx | CDT33642.xxx |
| インプットデータ | |||
| 電圧 (動作範囲) | 260〜400 VDC | ||
| 最大電流 | 147.6 A | 295.2A (2x147.6A) | 442.8A (3x147.6A) |
| 保護 (モジュールレベル) | シューズ,VINが範囲外にあるときにオフに | ||
| 保護 (キャビネットレベル) | 1×160A MCCB | 2×160A MCCB | 3×160A MCCB |
| 出力データ | |||
| 電圧 (デフォルト) | 54.5 VDC | ||
| 電圧 (調節範囲) | 50 - 55 VDC | ||
| 最大出力,名目入力 | 36 kW | 72 kW | 108 kW |
| 最大電流 @VOUT = 50 VDC | 720A | 1440A | 2160A |
| 現在の共有 | 10~100%の負荷から最大電流の ± 5% | ||
| 静電圧の調節 | 負荷0 〜 100%から ±0.5 % 定数入力 | ||
| 動的電圧調節 | ±5.0%,負荷変動が10〜90%または90〜10%で,調節時間は<50 ms | ||
| DC出力 | 2x 30 までの方法 ≤63 A MCB 2x 20 までの方法 ≤125 A MCB | ||
| 保護 | 超電圧停止 短路防止 高温 熱プラグイン 突入電流制限 オーリング FET | ||
| 追加情報 | Flatpack2 DCDC 380V 48V 3000W SHE データシートを参照してください. | ||
| 制御と監視 | |||
| 監視ユニット | スマートパック2 | ||
| 地域活動 | 画面とキー,標準ブラウザによるWEB インターフェース | ||
| リモート操作 | WEB インターフェース,MODBUS,SNMP プロトコル,メール | ||
|
アラーム |
低および高出力電圧アラーム (マイナーおよびメジャーレベル),地球欠陥アラーム,温度アラーム,メイン切断アラーム,ロードブレーカートリップアラーム,そしてさらに多くの. | ||
| 追加情報 | スマートパック2データシートを参照 | ||
| 他の仕様 | |||
| 最高効率 | 98.2 % | ||
|
孤立 |
4.2 kVDC ◎入力と出力 2.2 kVDC 入力地球 0.5 kVDC ◎出力地球 |
||
| 動作温度 | -20 °Cから +45 °C (-4 °Cから +113 °F) 40 °C (104 °F) を超える電力を低下させる可能性 | ||
| 保存温度 | -40 °Cから +85 °C (-40 °Fから +185 °F) | ||
| 湿度 | 5 95% RH,冷却しない | ||
| サイズ [WxHxD] | 600 x 2000 x 600 mm (23.62 x 78.74 x 23.62 ′′) | ||
| 設計基準 | |||
| 電気安全 | IEC/EN 60950-1:2013 | ||
|
EMC |
IEC/EN 61000-6-1:2007, IEC/EN 61000-6-2:2005, IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011ETSI EN 300 386 v2 について1.12016年 |
||
|
環境 |
試験は以下のとおり: ETSI EN 300 019-2-1 v22.1: 2014 (クラス1.2) ETSI EN 300 019-2-2 v2 について3.1: 2013年 (クラス2.3) ETSI EN 300 132-3-1 v21.1; 2011/65/EU (RoHS) & 2008/98/EC (WEEE) IEC/EN 62040-5-3:2016 第4項の標準運転条件2規定4.3の他の運用条件を告げる必要があります. |
||
| 1) ドアなしのキャビネットの眺め | |||

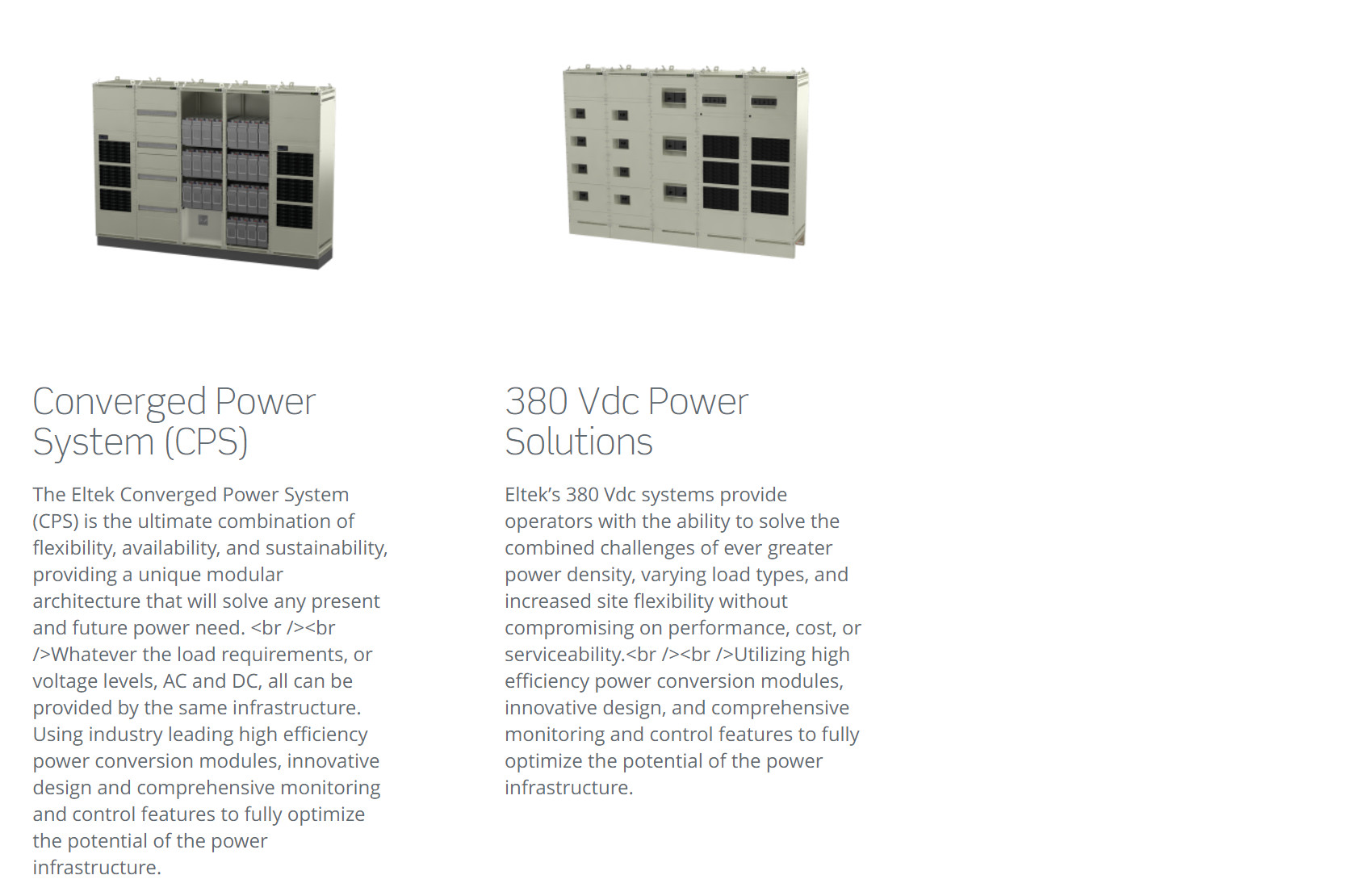

関連製品:
